48mm外径垂直交叉钢管连接弹簧管夹

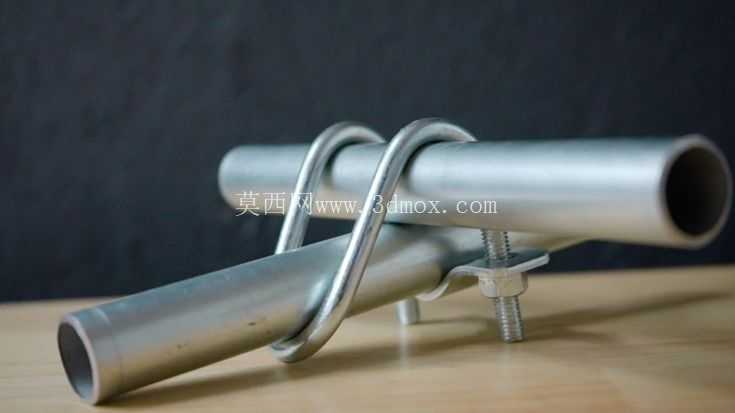

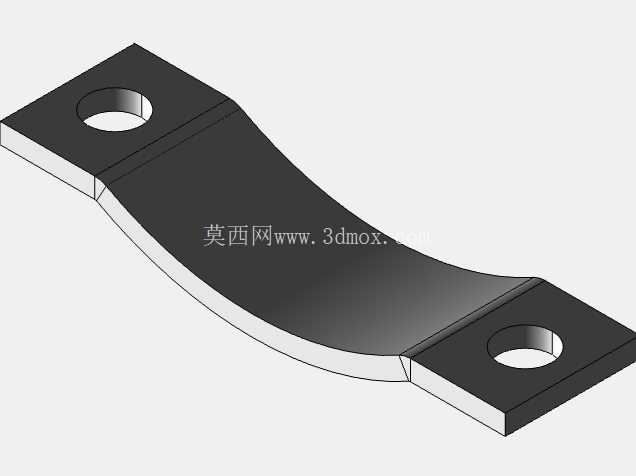

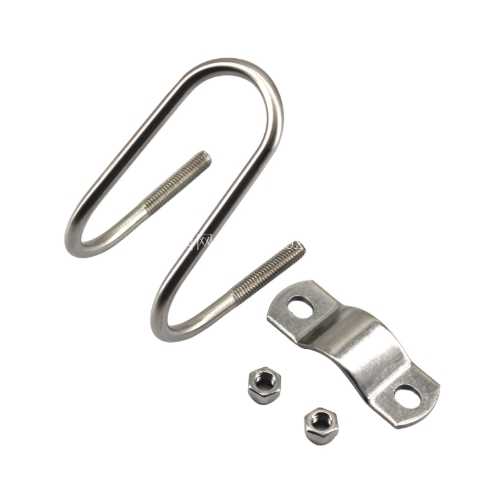

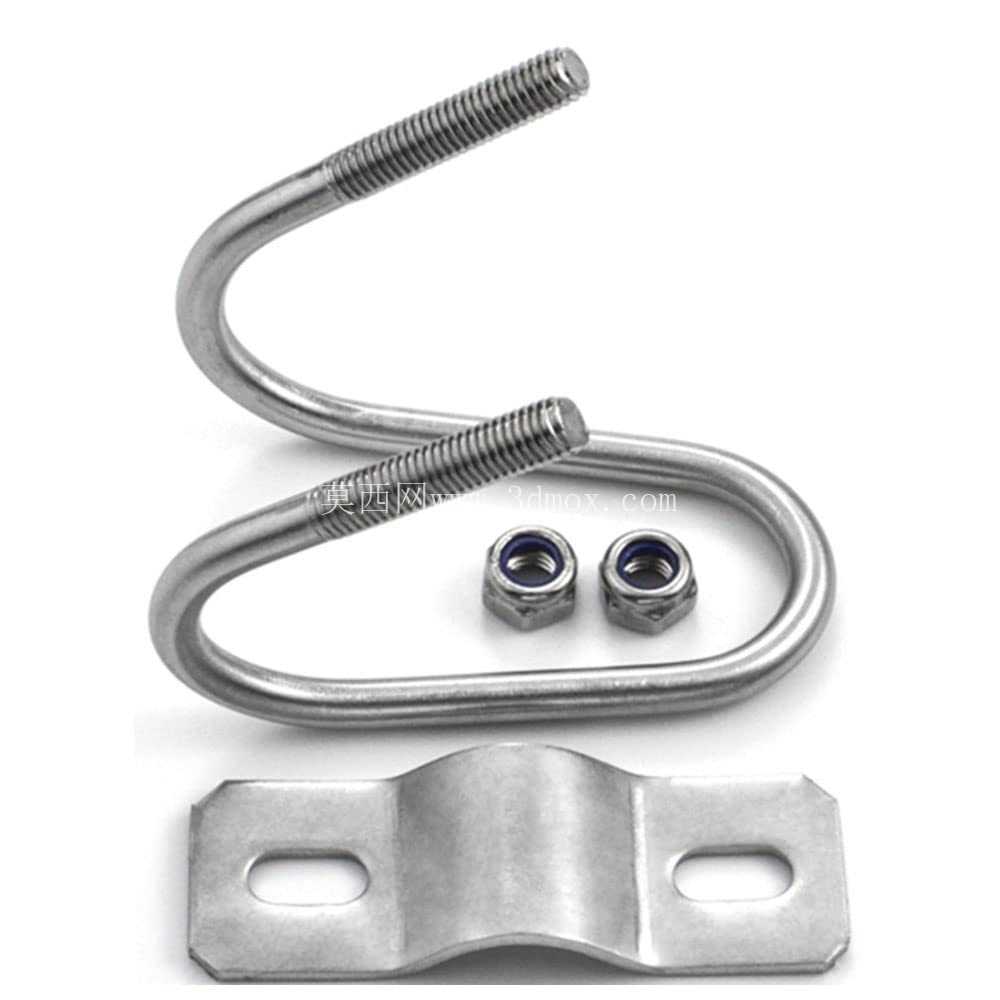

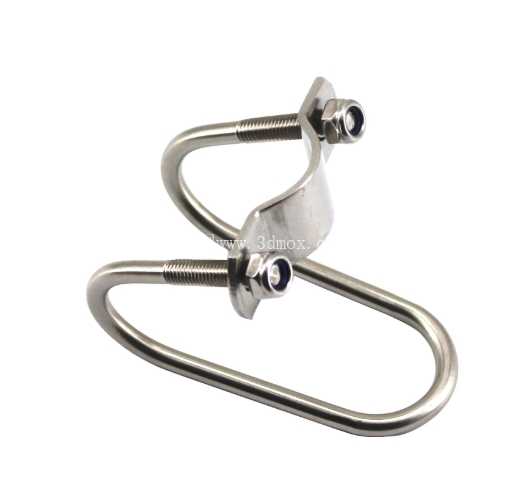

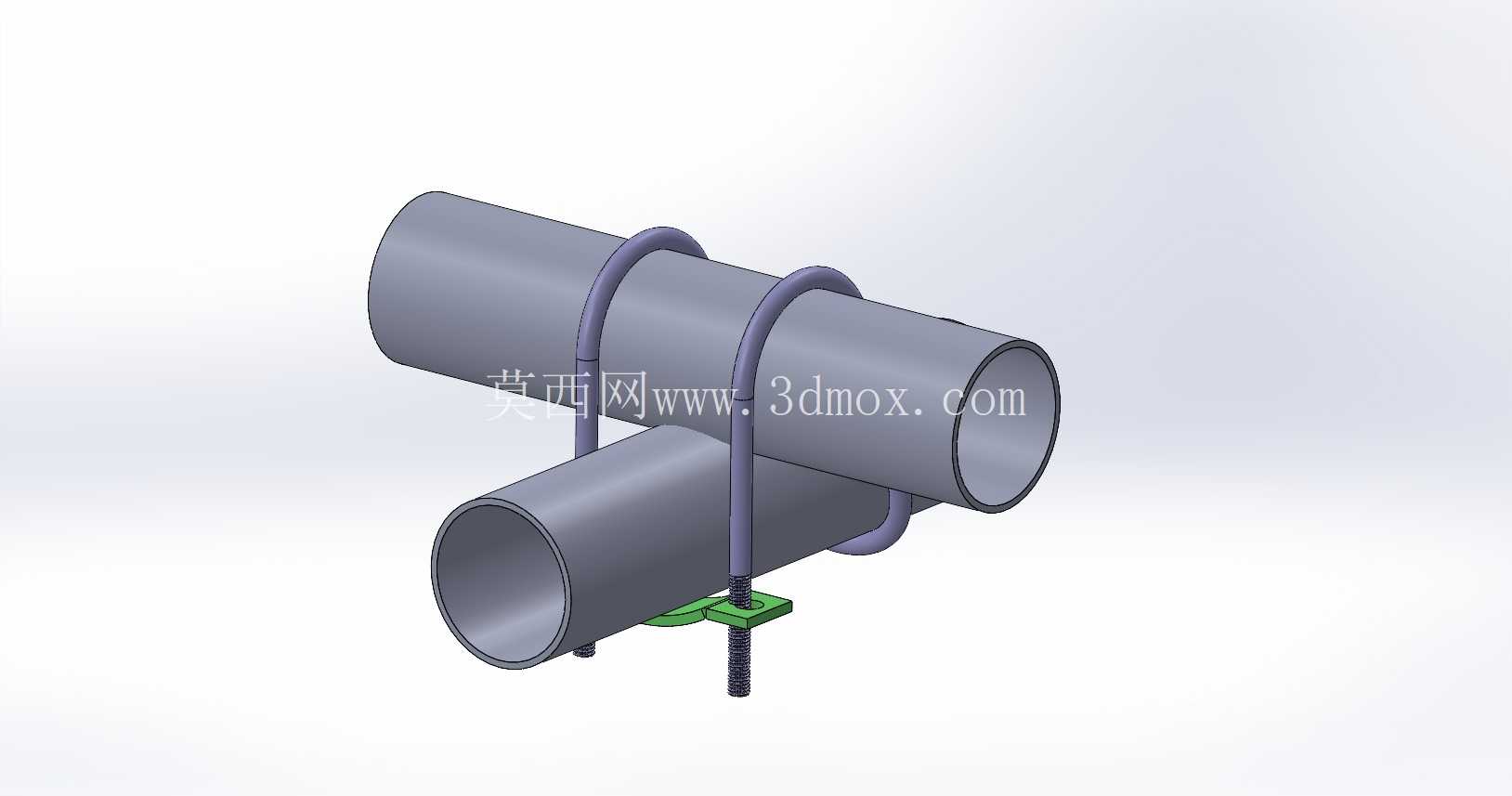

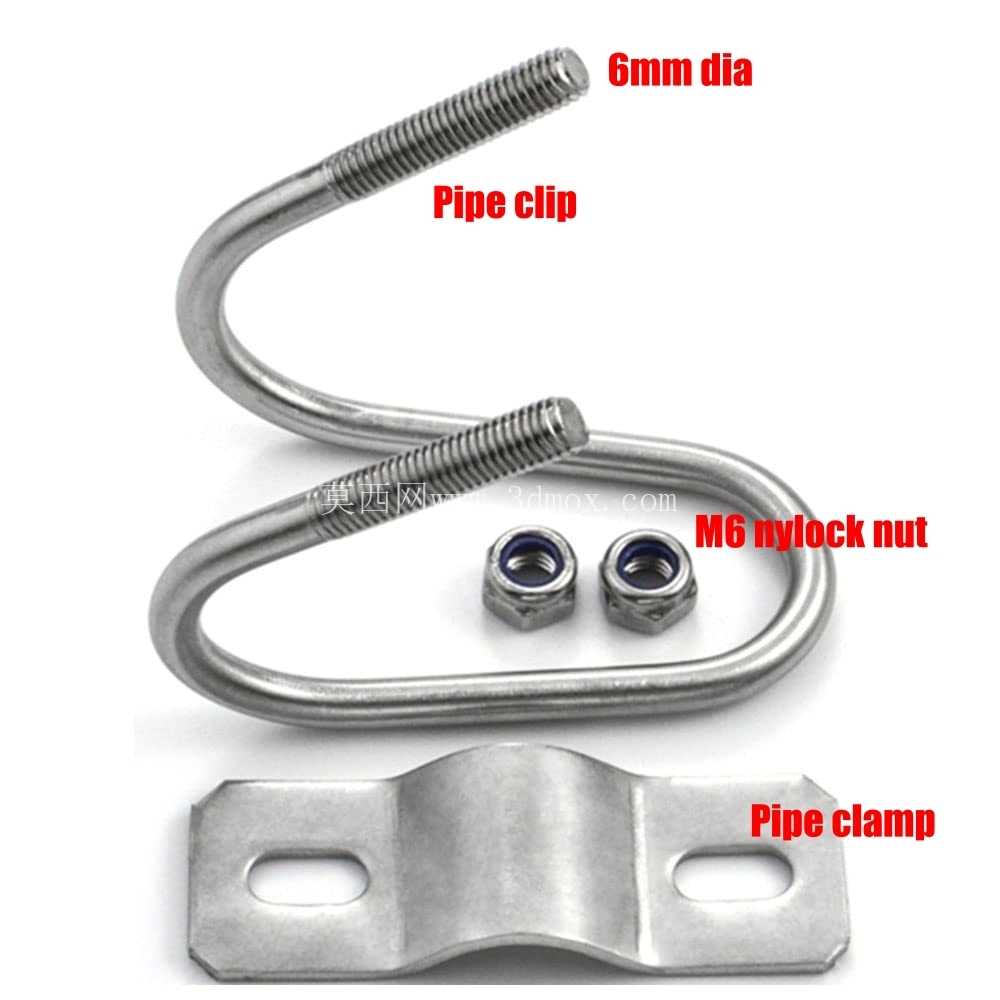

这款垂直交叉管夹主要针对外径48mm的圆管做90度垂直交叉连接固定，在施工现场、模块化管线搭建、临时防护架组装场景中使用频率极高，区别于传统螺栓抱紧式管夹，它采用弹簧钢丝弯折成型的主体结构，搭配单组T型螺栓锁紧结构，安装时不需要完全拆解紧固件，只需要拧松螺栓将夹体卡入两根垂直交叉的管材对应位置，再拧紧螺母即可完成固定，单人操作即可完成安装，在高空作业、狭小空间作业场景下能大幅降低安装难度，减少配件掉落的风险。

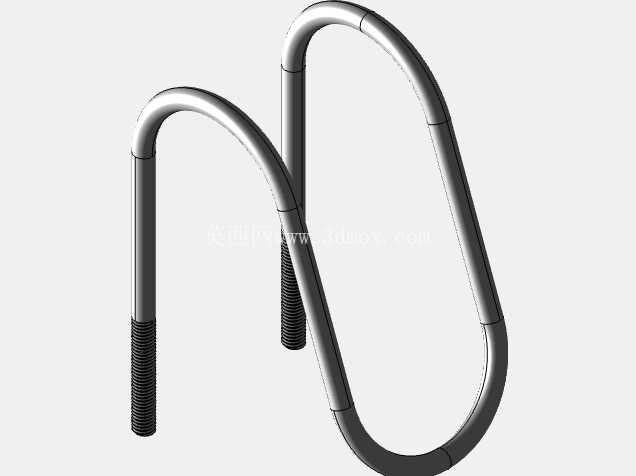

从结构设计逻辑来看，夹体的双U型弯折弧度完全匹配48mm圆管的外轮廓曲率，两个U型卡槽分别对应横向与纵向的管材，卡入后能与管材外壁形成大面接触，不会像窄边管卡那样在锁紧时造成管材表面局部压痕，尤其适合薄壁镀锌钢管、铝合金圆管这类表面防护层易破损的管材使用，避免锁紧位置出现防腐层破损引发的后期锈蚀问题。夹体的弹簧钢丝本身具备一定的弹性形变空间，当管材受外力产生轻微振动、热胀冷缩位移时，夹体可以通过自身微形变抵消部分应力，不会出现硬连接状态下紧固件松动、管材变形的问题，在户外管线、临时设备支架这类存在一定振动或温度变化的使用场景下，连接可靠性比刚性管夹更有优势。

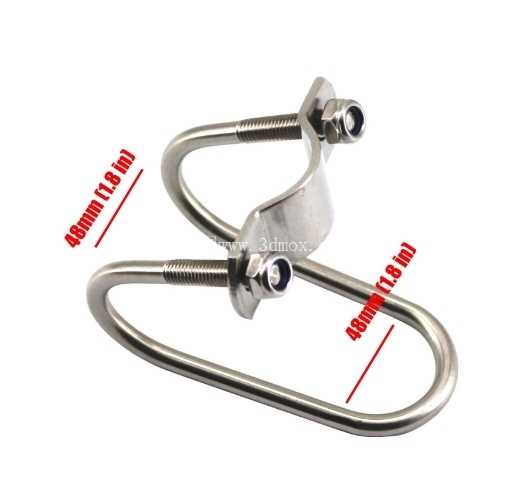

安装边界方面，这款管夹适配的管材外径公差范围在47.5mm到48.5mm之间，不管是标准焊接钢管、镀锌脚手架管还是同外径的铝合金圆管、不锈钢圆管都能可靠抱紧，锁紧螺栓的有效调节行程为15mm，即使管材外壁存在轻微的焊缝凸起、涂层厚度不均，也能通过螺栓调节实现可靠锁紧，不需要额外打磨管材表面。夹体安装完成后，突出管材外壁的最大高度为32mm，在密集管线排布场景下不会占用过多额外空间，相邻管线的排布间距可以压缩到60mm以内，能有效提升管线排布的紧凑度，减少空间浪费。

实际使用场景中，这类管夹除了常见的给排水管线、穿线护套管的垂直交叉固定，还大量应用在模块化防护栏、温室大棚骨架、户外展示架、临时设备支撑架的搭建中，相比传统的焊接固定方式，它不需要动火作业，不会破坏管材本身的材质性能，拆装后可以重复使用，在需要频繁调整管线布局、临时搭建后需要拆除的场景下，综合使用成本远低于焊接或螺栓打孔的固定方式。夹体的弯折位置做了圆弧过渡处理，没有尖锐的剪切边，安装过程中不会划伤操作人员的手套或手部，也不会割伤管材外壁的线缆、保温层等附属结构，在有保温层的管线固定场景下，不会出现管夹边缘割破保温棉的问题。

从受力角度分析，双U型的环抱结构在锁紧后，对两根管材的抱紧力均匀分布在四个接触弧面上，单点受力远小于单螺栓单面抱紧的管卡，在承受纵向或横向的外力载荷时，应力会沿着钢丝的弧形结构分散到整个夹体，不会出现局部应力集中导致的夹体变形、断裂问题，常规使用场景下，单组管夹可以承受不低于800N的垂直拉脱力，完全满足普通管线、轻型支架的固定载荷要求。如果是大载荷的承重支架使用，只需要在交叉点位对称布置两组该款管夹，即可实现翻倍的承载能力，不需要额外定制特殊规格的连接件，配件通用性极强，现场施工时可以根据实际载荷需求灵活调整安装数量，不需要提前做复杂的受力计算，大幅降低现场施工的技术门槛。
