40×75规格GI材质电缆布线桥架结构

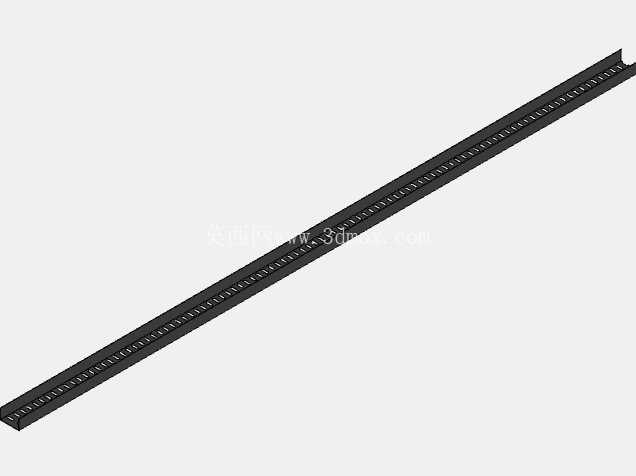

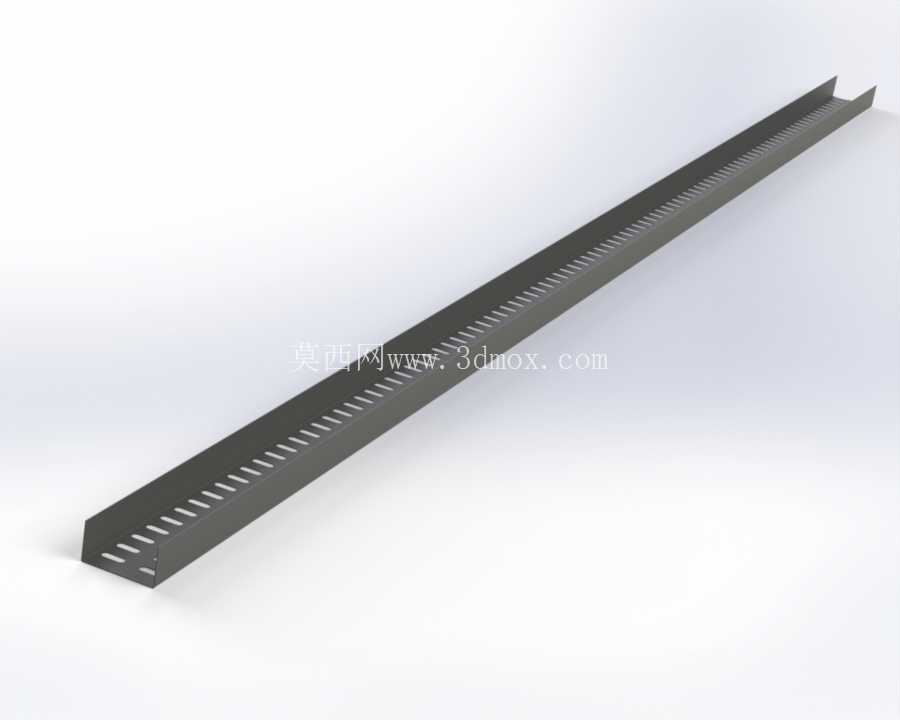

在低压配电、弱电布线的现场施工场景里，这类槽式桥架是线缆敷设的核心承载构件，40×75的截面尺寸刚好适配小批量控制线缆、信号线缆的集中布设需求，常见于设备控制柜内部走线、车间局部工位配电、小型机房支路布线等空间受限的敷设场景，相比大规格桥架更节省安装空间，也能避免小束线缆在大槽内散乱排布的问题。从结构设计来看，这款桥架采用单侧带规则开孔的槽型结构，槽体两侧的翻边做了圆弧过渡处理，既提升了槽体整体的抗弯折强度，也能避免施工过程中锐边割破线缆绝缘层，槽底的等距开孔一方面是为了线缆绑扎固定时穿扎带方便，另一方面也能在封闭敷设环境下形成一定的空气流通空间，减少线缆长时间运行的积热问题。设计时首先要考虑的是安装边界的适配性，40mm的槽体高度刚好匹配常规墙面明装、机柜内部侧装的空间预留要求，不会因为槽体过高突出墙面过多影响后续其他构件安装，75mm的槽内净宽可以容纳最多12根截面积2.5平方的控制电缆，或是24根超五类网线，满足单支路的布线容量需求，槽体两端的连接边做了平齐处理，多段拼接时不需要额外打磨切口，直接用配套连接片就能实现无缝对接，拼接后的直线度误差可以控制在每米1mm以内，符合布线施工的平直度要求。从实际使用的角度出发，这类GI材质的桥架表面做了钝化处理，在普通室内干燥环境下的防锈能力可以满足十年以上的使用需求，不需要额外做喷涂处理，自重较轻，单人就能完成单段2米长度的安装作业，不需要额外的吊装辅助设备。槽体的开孔间距是按照常规施工的绑扎间距设置的，每隔50mm就有一个长圆形开孔，施工时不需要现场额外打孔，直接用尼龙扎带就能把线缆固定在槽底，避免线缆在槽内堆积拉扯，受力不均导致的接头松动问题。在结构强度校核上，这款桥架的侧板厚度选用1.2mm的冷轧基材，在1.5米的支撑跨距下，槽体中部的最大挠度不会超过2mm，即使满铺线缆也不会出现明显的下弯变形，不会因为长期形变导致槽体连接部位错位。和普通的全封闭槽式桥架不同，这款带开孔的结构更适合散热要求较高的动力控制线缆敷设，比如伺服电机的动力线、编码器信号线混合布设的时候，既可以通过槽体实现不同电压等级线缆的物理分隔，也能通过开孔散掉线缆运行产生的热量，避免槽内温度过高加速线缆绝缘层老化。安装的时候可以采用沿墙膨胀螺栓固定托臂的方式，也可以采用吊杆吊装的方式，槽体本身的翻边结构可以直接卡在托臂的卡扣上，不需要额外打螺栓固定，能大幅提升现场施工的效率，后期需要增设线缆的时候，只需要打开槽盖就能操作，不需要拆除整段桥架的固定件。在三维建模过程中，需要重点还原槽体的开孔尺寸、翻边圆角、连接端的配合公差，确保拼接装配的时候不会出现干涉，开孔的边缘要做去毛刺处理的结构还原，避免实际生产出来的构件存在锐边隐患，槽体的折弯半径要符合冷轧钢板的折弯工艺要求，不能出现过小的折弯半径导致板材开裂，同时也要保证折弯后的槽内净尺寸符合设计要求，不会因为折弯回弹导致尺寸超差，影响线缆的布设空间。这类小规格桥架在非标自动化设备的内部布线中应用非常广泛，很多设备的电气仓内部空间紧凑，大规格桥架无法安装，这种窄型的槽式桥架刚好可以沿着设备的框架立柱布设，把动力线、信号线分开排布，减少信号干扰的同时，也能让设备内部的布线更加规整，方便后期的维护检修，不需要在维护的时候翻找散乱的线缆，顺着桥架的走向就能快速排查线路故障。
