带弯管结构的喷嘴流体流动仿真分析模型

在流体输送与喷射类设备的研发环节，喷嘴及配套管路的流道设计直接决定整套系统的工作效率与运行稳定性，小到民用清洗设备的喷淋组件、农业植保的喷药管路，大到工业换热系统的流体喷射单元、化工反应装置的进料喷嘴，都需要在设计阶段完成内部流场的验证，避免实际投用后出现射流偏斜、局部压损过大、流道冲蚀磨损过快等问题。这个带90度弯转结构的喷嘴管路模型，正是针对这类带转角的喷射管路场景搭建的流场分析载体，能够完整复现流体从竖直段进入、经过两次直角弯转后从末端喷嘴喷出的全流程流动状态。

从结构设计逻辑来看，模型的流道走向完全贴合现场常见的管路排布需求——很多设备内部受安装空间限制，流体输送管路无法做成直线贯通结构，必须通过弯转避让其他组件，而弯管段恰恰是流场紊乱的高发区域：流体经过转角时会在弯管外侧形成高压冲击区，内侧则容易产生涡流滞止区，若直接衔接喷嘴，很容易导致喷嘴入口处流速分布不均，最终喷出的射流出现发散、偏斜，无法达到预设的喷射覆盖范围或冲击力度。建模时特意保留了弯管段与喷嘴直段的衔接过渡区域，没有做理想化的简化处理，就是为了还原真实安装状态下的流场边界，让仿真结果能够直接指导实际结构优化。

模型的尺寸边界完全按照常规小口径流体管路的通用规格设定，竖直进液段的长度预留了足够的稳流距离，确保流体进入第一个弯管前能够形成充分发展的管流，避免入口段的流态扰动影响后续仿真结果的准确性；两次弯转的转弯半径按照管路流体设计的常规取值设定，既不会因为转弯半径过小导致局部压损骤增，也不会因为半径过大占用过多安装空间；末端喷嘴的收缩段角度参考了常用的直射式喷嘴参数，收缩比控制在合理区间，保证流体经过喷嘴时能够平稳加速，不会在收缩段出现局部脱流。整个模型的外部轮廓没有多余的装饰性结构，所有尺寸都可以根据实际项目的安装空间做参数化调整，比如调整弯管段的长度、转弯角度，或是更换不同收缩比的喷嘴结构，快速适配不同流量、压力工况下的使用需求。

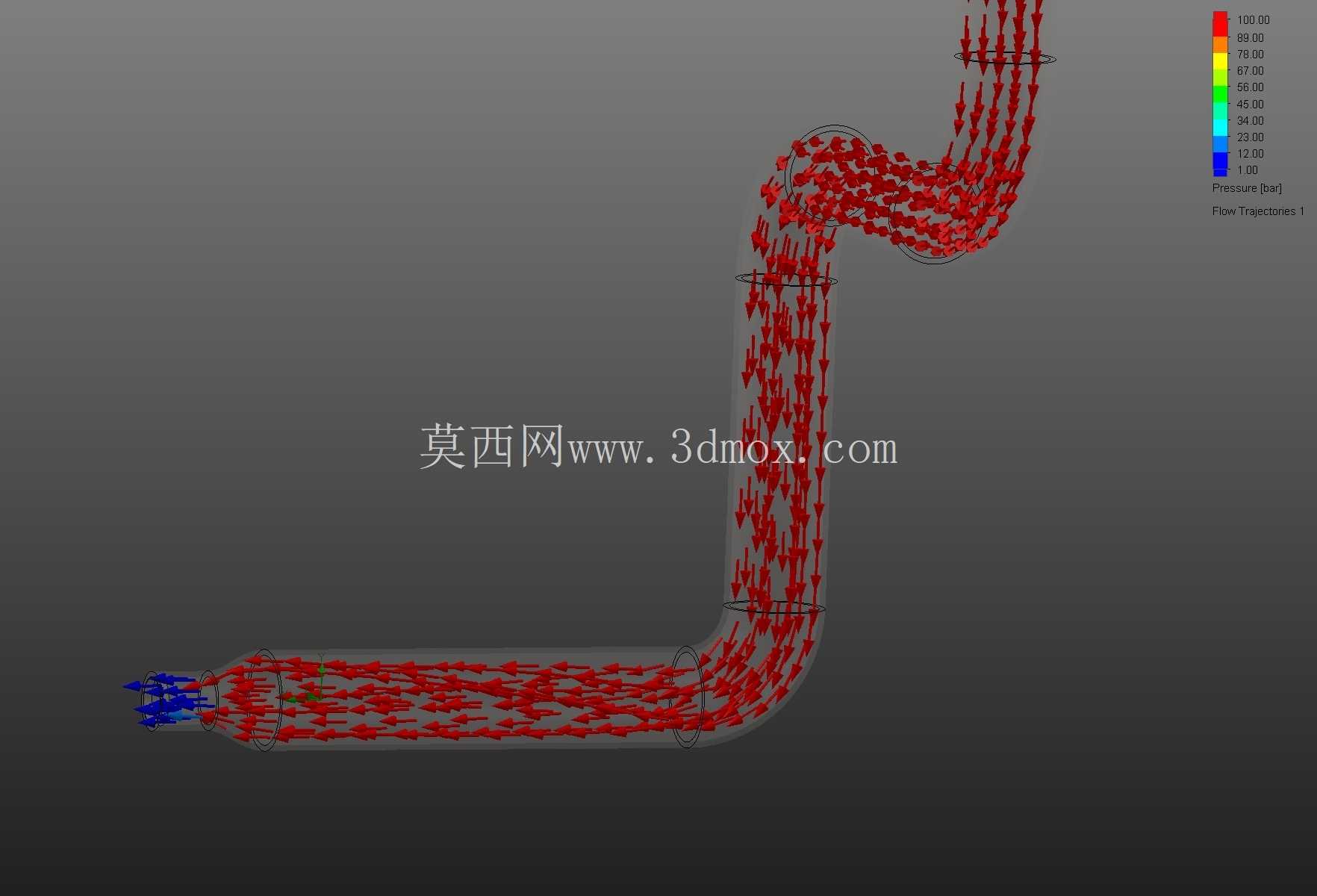

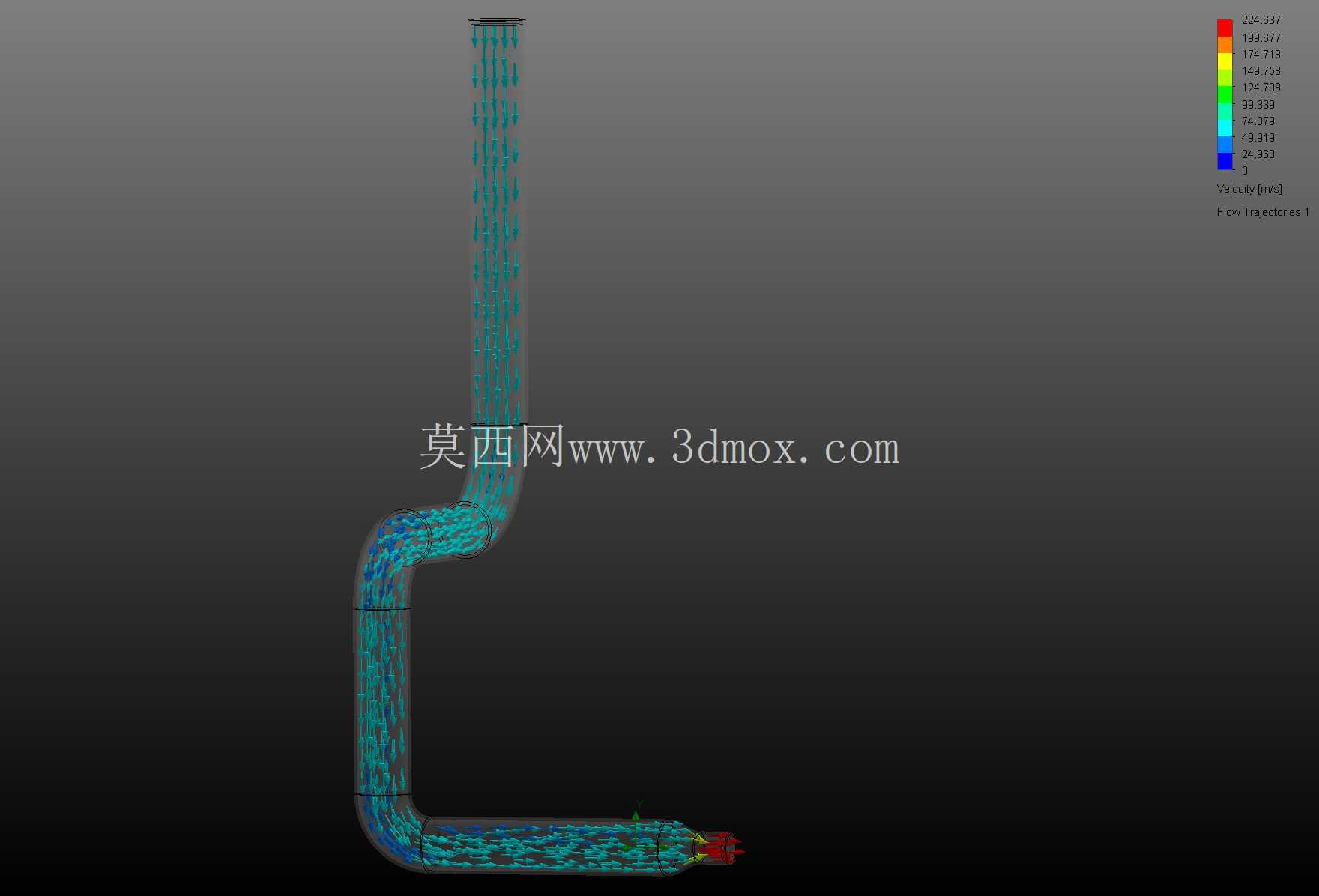

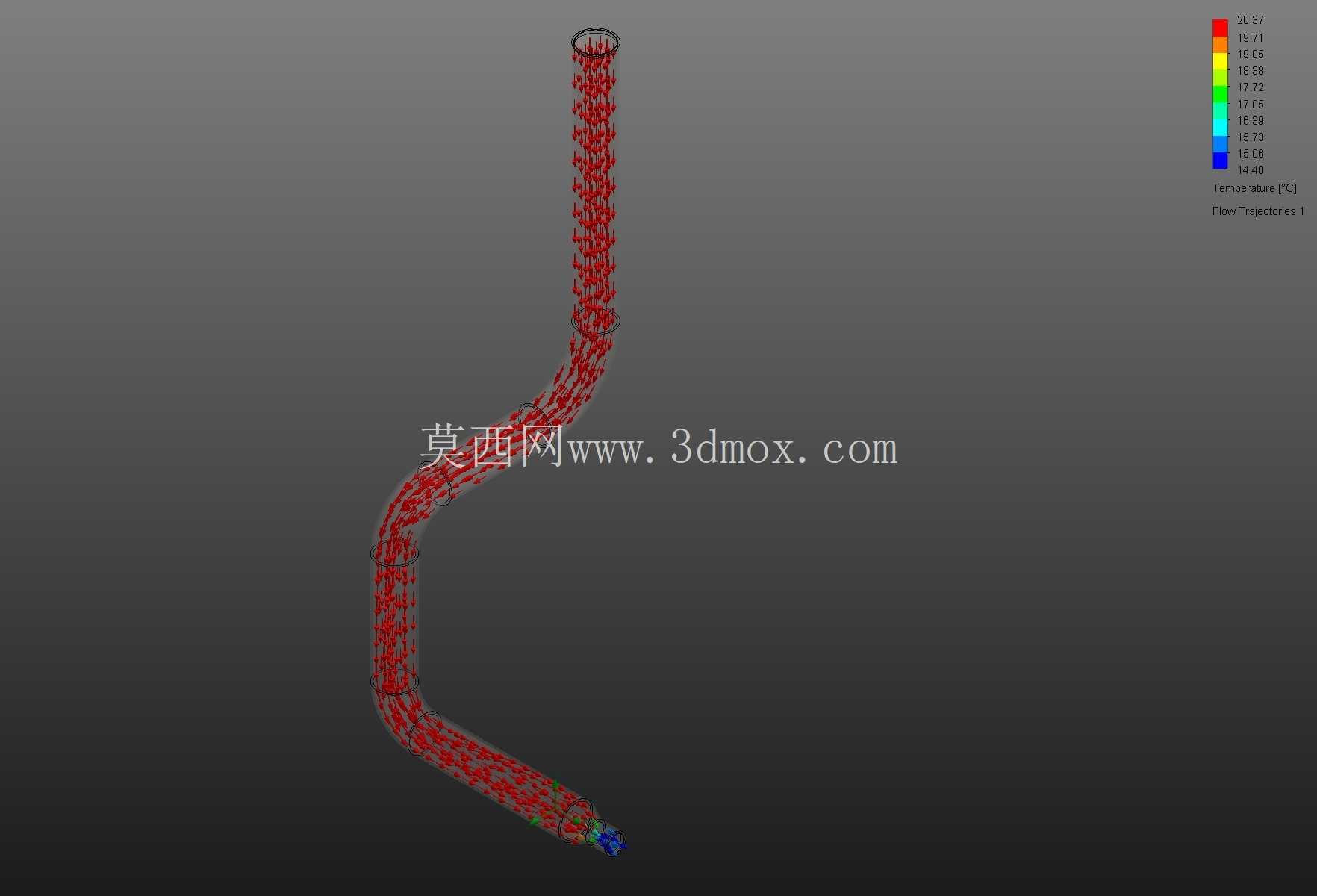

从功能特性上看，这个模型可直接用于流场仿真分析，能够输出全流道的压力分布云图、流速矢量图以及流动轨迹线：通过压力分布结果，可以定位弯管段的高压冲击位置，针对性做管壁加厚或是圆角优化，降低长期运行过程中的冲蚀磨损风险；通过流速分布结果，可以判断喷嘴入口处的流态均匀性，若存在明显的流速偏斜，可调整弯管与喷嘴之间的直段长度，或是在弯管处增设导流结构，保证喷嘴出口的射流一致性；通过流动轨迹线，可以直观观察到流道内是否存在涡流滞止区，避免长期运行时介质中的杂质在滞止区沉积，造成流道堵塞。这类仿真分析不需要提前加工物理样机，就能提前预判结构设计的缺陷，大幅缩短喷射类管路组件的研发周期，降低试错成本。

在实际工程应用中，这类带弯管的喷嘴结构适用场景十分广泛：在清洗设备中，可用于零部件喷淋清洗的喷嘴管路设计，通过流场优化保证喷射到工件表面的流速均匀，提升清洗效果；在暖通空调的喷淋加湿系统中，可优化喷淋管路的转角结构，降低压损，提升加湿覆盖范围；在小型化工实验装置中，可用于进料喷嘴的管路设计，保证进料流量稳定，避免因流场紊乱导致的反应过程波动。建模过程中所有流道的壁面都按照光滑管壁设定，若实际应用中采用不同材质的管路，只需调整仿真时的壁面粗糙度参数，就能得到更贴合实际工况的分析结果，模型的接口尺寸也预留了标准管螺纹的安装位置，可直接与常规管路接头匹配，不需要额外做结构修改就能适配不同的安装场景。
