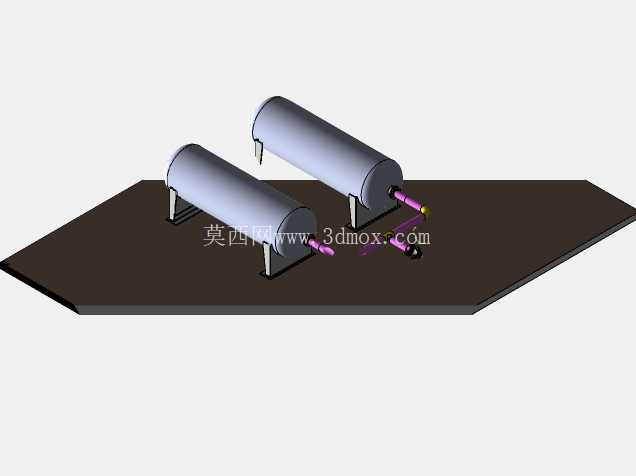

卧式储罐配套短程工艺管线布设结构

这套短程管道布设结构，常见于小型化工中试装置、实验室流体试验台、厂区公用工程辅助接点这类对空间占用要求严苛的场景，核心作用是完成两台卧式承压储罐之间的流体导通、流向切换与支路引出，适配小流量、低压工况下的液体或低压气体输送需求，不需要长距离跨区域输送，所有管线组件都集中在储罐周边的安装底板范围内，大幅减少外接管线的排布冗余。

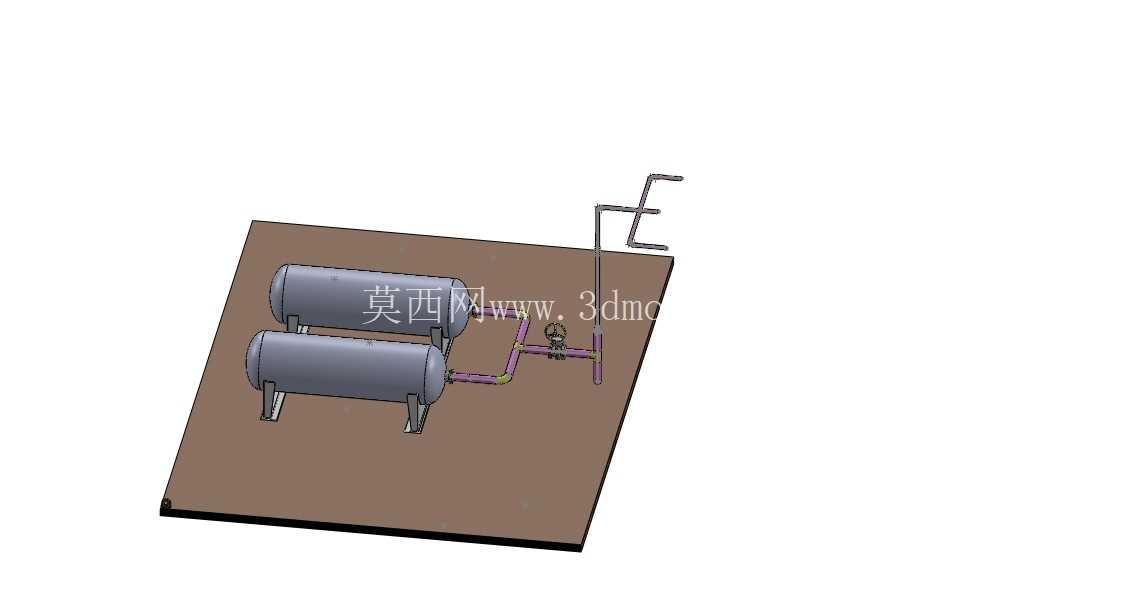

从功能特性来看，这套管线在两台卧式储罐的出料端通过异径三通做汇流衔接，管路上配置的手动截止阀可独立切断单台储罐的出料通路，方便单台设备排空检修时不影响另一台的正常运行；侧方引出的竖向弯管支路，既可以作为临时取样接点，也能外接排气、泄压或者临时加注的外接管路，管线转弯处全部采用标准长半径弯头，降低流体输送过程中的局部阻力，避免介质在拐角处形成滞留区，对于输送含少量固体颗粒的流体或者易沉积介质时，能减少管路堵塞的概率。

设计思路上，整套结构完全依托卧式储罐的支腿安装高度做管线标高匹配，所有水平管线的底部标高都高于储罐支腿的底部安装面，不需要额外做管线支撑框架，直接通过管卡将水平管段固定在储罐侧方的预设安装点上，减少了独立支撑件的加工与安装工作量。竖向引出管的顶部高度控制在储罐顶部封头标高以上300mm范围内，既满足外接软管操作的操作空间需求，也不会因为竖向管段过高带来额外的风载或者磕碰风险。管线的法兰连接点全部预留了足够的扳手操作空间，法兰密封面采用突面结构，适配中低压工况下的非金属垫片密封，安装时不需要额外加工特殊密封面，降低现场施工的配件要求。

安装边界方面，整套结构的安装底板尺寸匹配两台卧式储罐的支腿安装孔位，底板厚度满足满水状态下储罐的承重要求，不会因为长期承重出现底板变形导致管线对接处应力集中。所有水平管线的坡度统一向储罐出料口方向倾斜，坡度控制在千分之三，方便停车检修时排空管内残留介质，不需要在管段额外设置低点排液阀。阀门的操作手轮全部朝向通道侧，操作高度距离安装底板面1.2m左右，符合现场操作人员的站立操作高度，不需要额外搭设操作平台。管线与储罐外壁的最小间距控制在50mm以上，既避免管线与罐体直接接触形成电化学腐蚀，也预留了罐体保温层的安装空间，后续如果需要做罐体保温施工，不需要重新调整管线位置。

实际建模过程中，所有管线的公称直径统一匹配储罐的出料口规格，没有出现变径突兀的情况，每一段管段的长度都结合标准管件的尺寸做适配，避免出现需要额外切割非标短管的情况，所有组件都可以直接采购标准件组装，不需要定制特殊管件，大幅降低现场安装的加工成本。管线的固定管卡位置都设置在管件接头附近，减少管段因自重或者流体冲击产生的振动，避免长期运行过程中法兰连接螺栓出现松动泄漏。
