脚轮板式安装固定金属支架结构

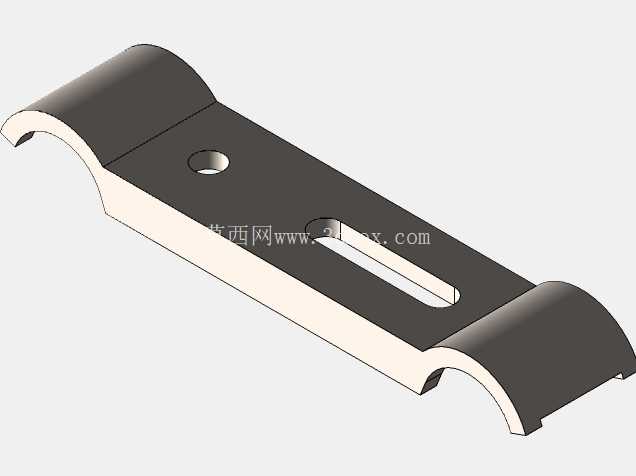

　　这款脚轮板式支架是工业脚轮安装体系里的核心承载连接件，主要适配中小载荷万向脚轮、定向脚轮的安装固定需求，常见于仓储物流周转车、工业设备移动底座、轻型工作台架、商用展具移动底盘等场景，作为脚轮与设备主体之间的过渡承载结构，承担载荷传递、安装定位、限位防脱的核心作用。从结构设计来看，支架整体采用冲压折弯工艺成型，主体为平直安装板段，两端设计有向上翻折的弧形抱合边，弧形边的曲率匹配对应脚轮轮架的安装轴径，安装时可直接卡入脚轮轮架的转轴部位，配合安装板上的孔位完成锁紧，无需额外加工复杂的抱合结构，大幅降低装配工序复杂度。

　　安装板上设置两类孔位，一处为圆形通孔，用于穿装固定螺栓完成支架与设备底座的刚性连接，孔位边缘做了沉孔处理，可容纳螺栓头部，避免螺栓凸起影响支架与安装面的贴合度；另一处为长条形腰型孔，预留了安装调整余量，可适配不同孔距的设备底座安装位，抵消底座加工时的孔位公差，降低现场安装的对位难度，即使底座安装孔存在小幅偏差，也可通过腰型孔的滑动调整完成对位，无需重新扩孔加工。支架的折弯边做了圆弧过渡处理，没有尖锐棱角，一方面避免装配时划伤操作人员，另一方面减少应力集中，提升支架在承受动载荷时的结构强度，防止长期受交变载荷出现折弯处开裂的问题。

　　从安装边界来看，平直安装板段的平面度控制在0.1mm以内，保证与设备安装面完全贴合，避免局部悬空导致受力不均；两端弧形抱合边的同轴度公差控制在0.2mm范围内，确保脚轮转轴装入后转动顺畅，不会出现卡滞、偏磨的问题。支架的板材厚度根据适配载荷等级选定，常规适配100-300kg单轮载荷的版本采用3mm厚热轧钢板冲压成型，表面做发黑防锈处理，可适应普通车间、仓储环境的使用需求，若用于潮湿或有轻度腐蚀的场景，也可更换为不锈钢板材冲压制作。在实际选型应用中，需要注意支架的弧形抱合边内径与脚轮转轴直径的匹配度，同时安装板的总长度需要适配设备底座的安装空间，腰型孔的长度方向需要与设备的调整方向一致，才能最大化发挥调整余量的作用。

　　不同于焊接式脚轮安装座，这种板式支架采用螺栓连接固定，后期脚轮损坏更换时无需切割焊接，仅需拆卸螺栓即可完成更换，大幅降低设备运维成本。支架的折弯角度经过反复校核，保证安装后脚轮的转动中心与设备底座的垂直距离符合设计要求，避免脚轮转动时与设备底座发生干涉，同时保证支架受力方向与板材平面垂直，最大化发挥板材的承载性能，减少不必要的弯矩作用，延长支架的使用寿命。在冲压成型过程中，孔位与折弯边的位置精度是核心管控点，若孔位偏移会导致安装时螺栓无法穿入，若折弯角度偏差会导致弧形抱合边无法与脚轮转轴完全贴合，出现局部受力过大的问题，因此建模时需要充分考虑冲压工艺的回弹量，预留折弯补偿角度，确保成型后尺寸符合设计要求。
