多分支汇流金属输送管道结构设计

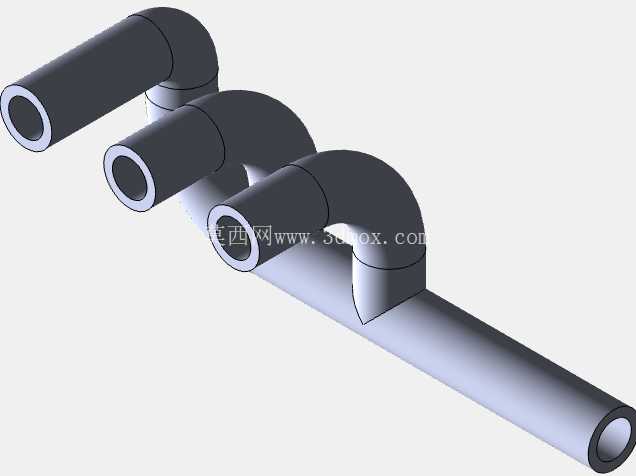

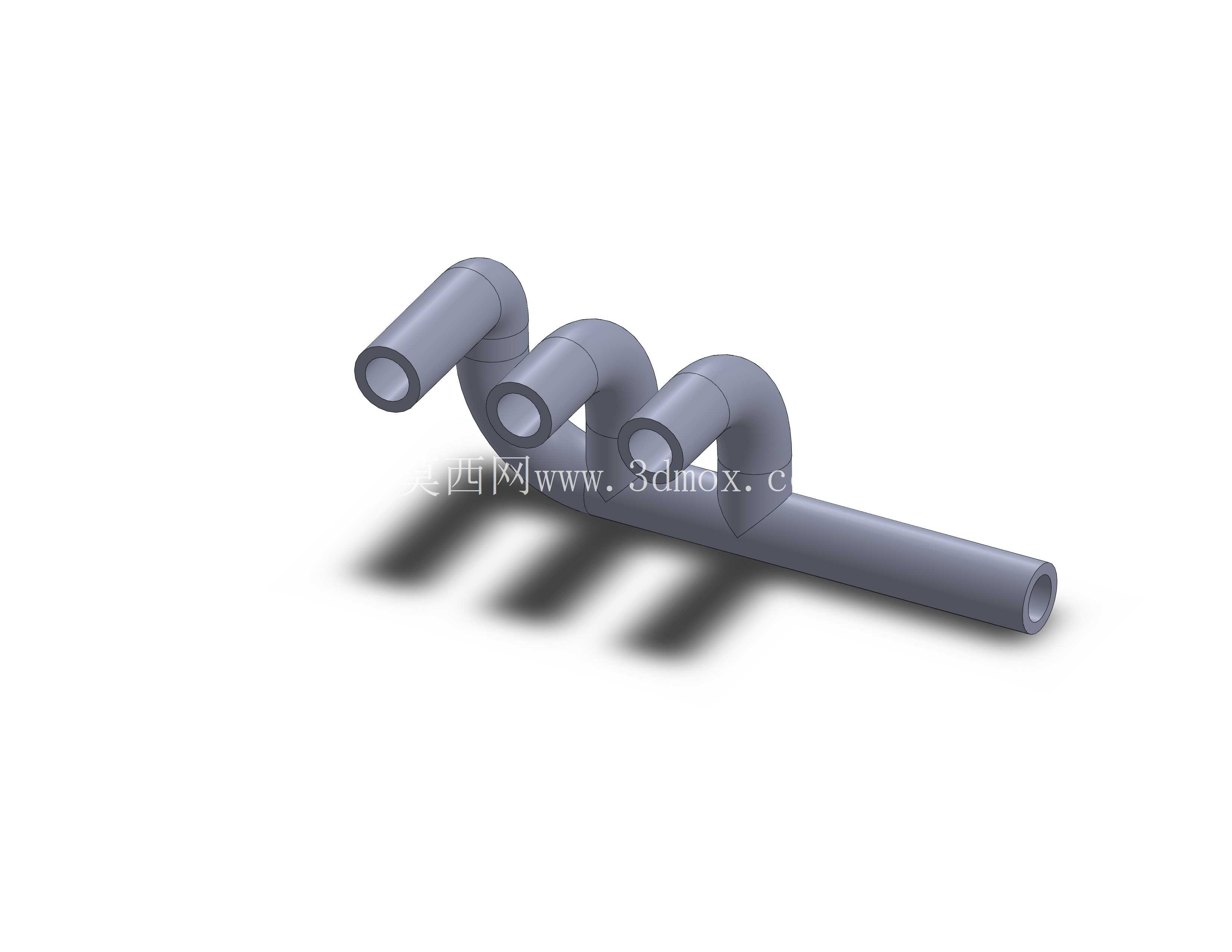

　　在流体输送系统的管路布局中，这类多分支弯管结构是实现介质分流、汇流的核心连接件，日常在民用供水、厂区压缩空气管网、低压蒸汽输送、小型暖通管路系统中都能见到这类结构的应用，区别于单一直通管道，它能在有限的安装空间内完成多支路介质的整合或分配，减少管路接驳点的数量，降低系统泄漏风险。从结构设计逻辑来看，这款管道采用同径主管搭配三个等径90度弯管分支的布局，主管为等径直管段，三个分支接口沿主管轴向依次排布，每个分支都通过标准90度弯头转向，接口端面与主管轴线保持平行，这种布局的优势在于所有外接管路都可以从同一侧进行接驳，在设备内部管路排布、墙体暗装管路、狭小设备舱内布线时，能大幅压缩管路占用的横向空间，避免多方向接驳带来的安装干涉问题。

　　设计过程中首先要确定的是各分支之间的轴向间距，这个参数并非随意设定，需要匹配外接管路的接头安装空间，比如采用螺纹连接时，要预留出管钳的操作空间，采用法兰连接时要留出法兰盘及螺栓的安装位置，避免相邻分支的接头安装时出现工具无法操作、螺栓无法紧固的问题；其次是弯头的转弯半径，这里采用的是常规长半径弯头结构，转弯半径约为管道通径的1.5倍，这种曲率能有效降低介质流经弯头时的局部阻力，减少输送过程中的压力损失，同时也能避免直角弯头处容易出现的介质紊流、杂质沉积问题，对于输送带少量杂质的水体、低压蒸汽时，能减少管路堵塞的概率。

　　从安装边界来看，这款管道的主管两端为标准平接口，可直接对接同通径的直管段，三个分支接口的端面处于同一平面，安装时可以先将主管段固定在管架或安装基面上，再逐一接驳分支管路，不需要对管道进行二次切割或弯制，能有效降低现场施工的工作量。在实际工况适配性上，这类空心金属圆柱管道的壁厚设计需要匹配对应的输送压力，常规民用供水场景下壁厚满足1.6MPa工作压力即可，若是用于蒸汽输送则需要适当增加壁厚，同时根据输送介质的腐蚀性选择对应的材质，普通输水场景可采用镀锌碳钢材质，有腐蚀介质的场景则需要更换为不锈钢或相应的防腐材质。

　　结构建模过程中，需要重点处理弯头与主管的相贯线位置，这个位置是管路应力集中的高发区域，建模时要保证相贯线处的圆角过渡，避免尖锐棱角导致的应力集中，在管路承压时出现开裂风险；同时所有接口的端面要保证与管路轴线垂直，避免安装时出现接口偏斜，导致密封失效。在实际项目应用中，这类多分支汇流管常被用于设备的冷却水分配系统，比如小型注塑机、焊接设备的冷却回路，通过一根主管接入冷却水，再通过多个分支分别输送到设备的不同发热点位，相比多根独立管路布线，这种集成式的分支管能让管路布局更规整，后期维护时排查管路也更方便；另外在民用建筑的给排水系统中，这类结构也可用于同层排水的支管汇流，减少管道井内的接驳点，降低漏水隐患。设计时还要考虑管路的固定支撑位置，三个分支的重量加上管内介质的重量会对主管产生附加弯矩，所以在每个分支对应的主管位置下方都需要设置管托支撑，避免长期运行后管道出现变形，导致接口渗漏。对于三维建模从业者来说，搭建这类管道模型时，不能只做简单的外形拼接，要结合实际安装工况考虑结构的合理性，比如分支的间距、弯头的曲率、接口的形式都要符合实际工程规范，不能为了视觉效果随意调整参数，否则建出来的模型只能用于外观展示，无法用于实际的工程选型或施工参考。
