多通路带法兰安装式黄铜管道接头结构

在流体输送管路系统的搭建与改造作业中，管路转向、分流、接口转换的节点位置，始终是结构设计人员需要重点考量的部分，这类节点的连接可靠性、流道平顺性、安装便捷性，直接决定整套管路系统的运行稳定性与后期维护成本。本次呈现的这款多通路管道接头，正是针对这类节点需求完成的结构设计，整体采用黄铜材质的外观表现，对应实际加工中可选用铅黄铜或者锻造黄铜坯料加工，这类材料本身具备良好的切削加工性能与耐流体腐蚀特性，在低压流体输送、气动控制回路、小型液压支路、水暖管路系统中都有广泛的适配场景。

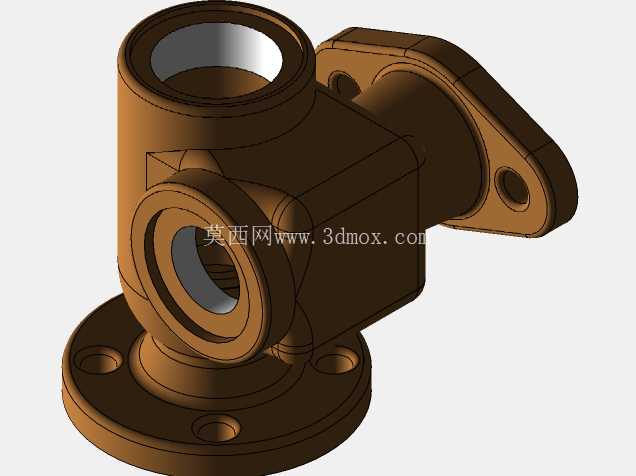

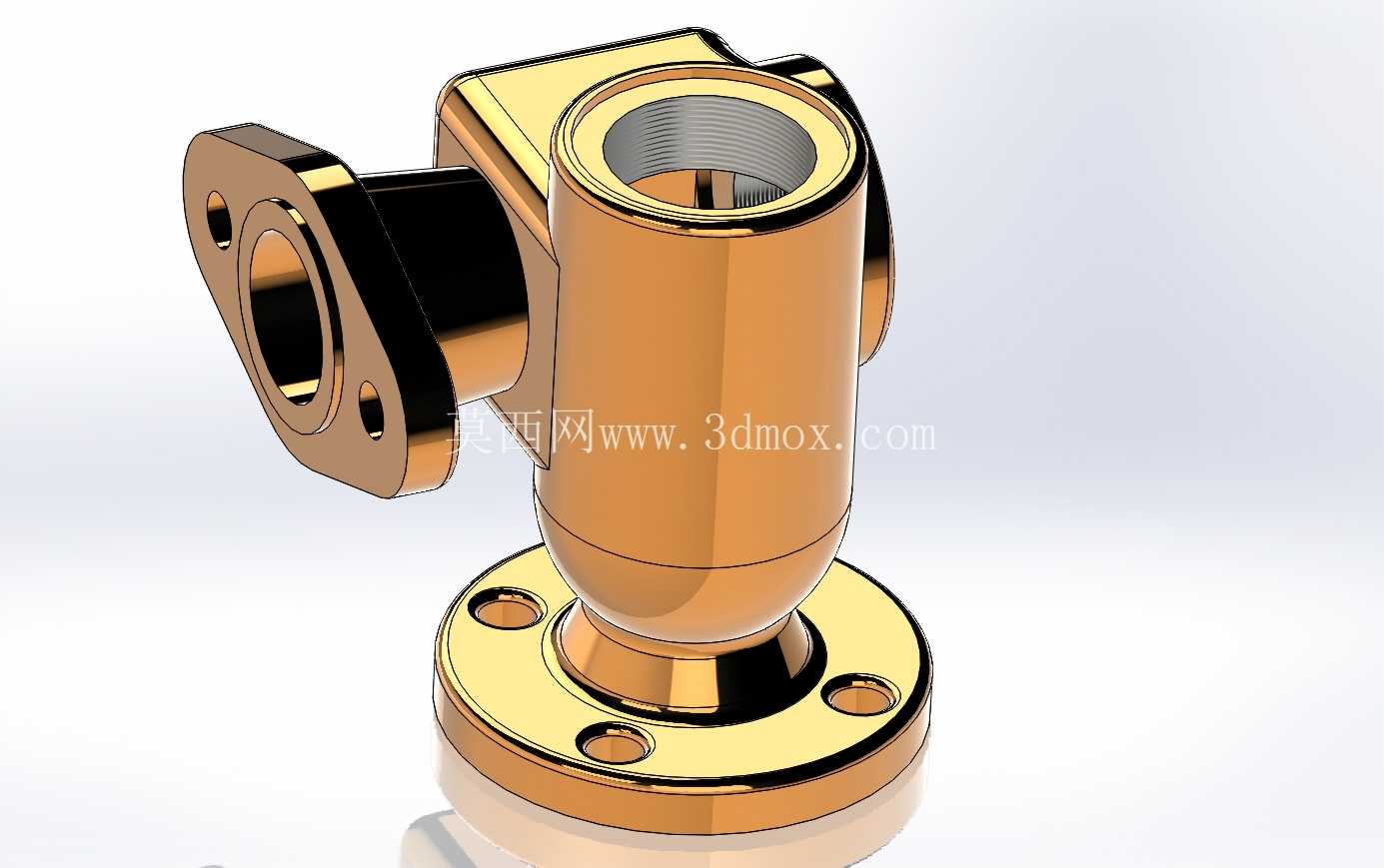

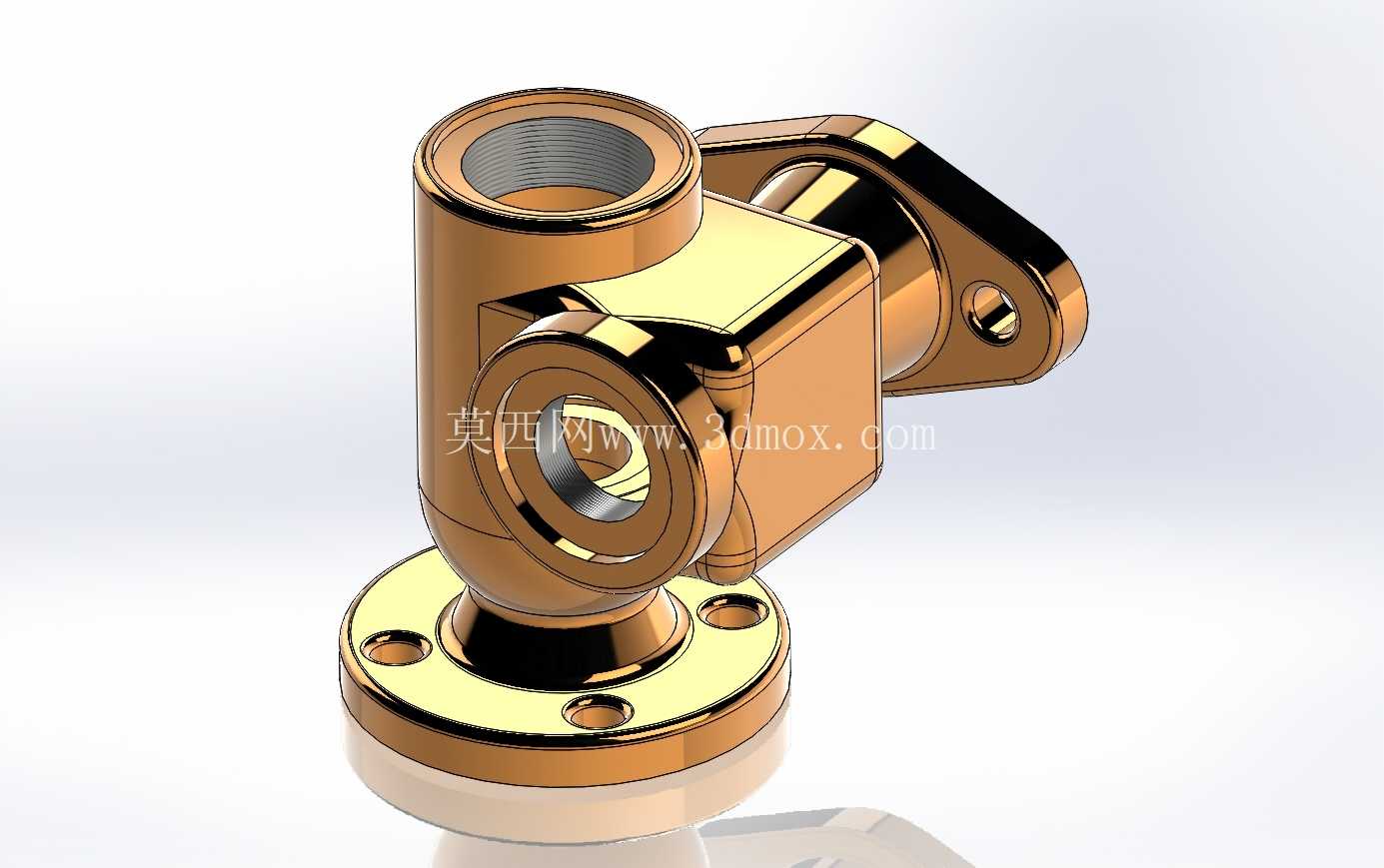

从结构布局来看，这款接头采用三个通路的集成式设计，底部设置圆形法兰安装基座，法兰盘上均匀分布三个螺栓过孔，可直接通过螺栓将接头整体固定在设备面板、管路支架或者阀块安装面上，这种法兰式固定方式相比螺纹旋接的固定形式，能承受更高的管路振动与侧向载荷，避免长期运行中接头出现松动移位的问题。法兰基座向上衔接主体流道块，主体块向上延伸出一个竖直方向的内螺纹接口，接口内壁加工标准管螺纹，可直接对接同规格的外螺纹管路或者阀件；主体块侧方伸出一个带安装耳的侧向接口，安装耳上预留螺栓孔，可在侧向管路对接后额外做加固连接，适配有横向载荷的管路对接场景；主体块正面还设置一个垂直于侧向接口的横向内螺纹接口，三个接口的流道在主体块内部平滑交汇，流道转角处做圆弧过渡处理，减少流体流经时的局部阻力，降低紊流产生的概率，同时也能减少介质在转角处的残留堆积，适配带微小颗粒的流体输送场景。

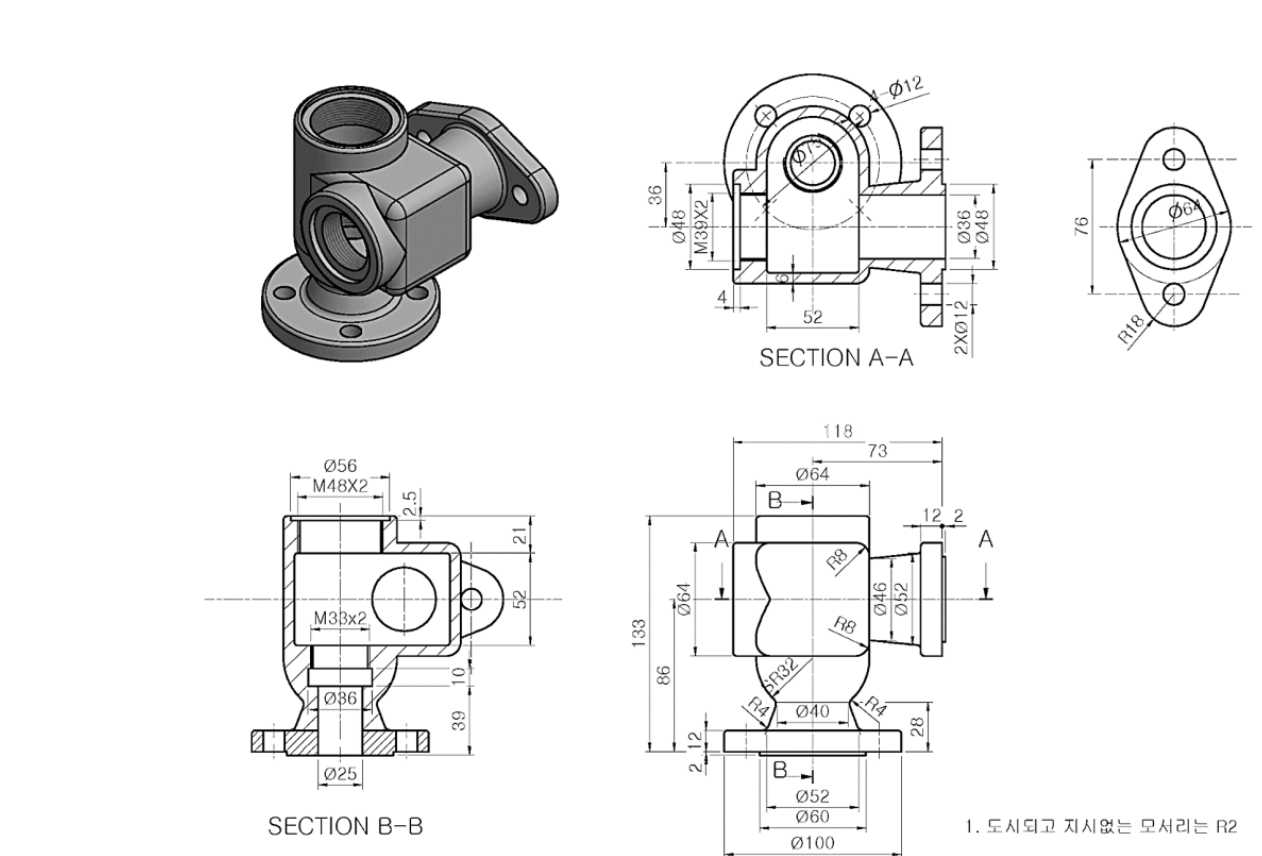

在建模过程中，首先确定底部法兰的安装基准面，以法兰中心为坐标原点搭建整体装配坐标系，先绘制法兰盘的截面轮廓，拉伸生成法兰基体后，阵列切除三个螺栓安装过孔，同时在法兰与主体衔接的位置做圆角过渡，避免应力集中导致的根部断裂问题。主体块部分采用拉伸与切除结合的方式构建外部轮廓，三个接口的内螺纹部分通过扫描切除的方式生成标准牙型，保证螺纹参数符合通用管螺纹标准，可直接对接市面标准管路配件。侧向伸出的安装耳与主体采用一体化建模，安装耳上的固定孔与底部法兰孔的位置公差控制在合理范围，保证实际安装时螺栓可顺利穿入，不会出现孔位错位的问题。所有外部棱边都根据实际加工需求做了倒角或者圆角处理，既避免安装过程中锐边划伤操作人员，也能减少镀层或者涂装处理时的积液问题。

从安装边界来看，底部法兰的外径尺寸适配常规DN15-DN20规格管路的安装间距，三个接口的中心高度与侧向伸出长度都控制在紧凑范围内，不会占用过多的管路布置空间，适合在设备内部管路排布密集的场景下使用。接口的螺纹规格统一选用常用的管螺纹标准，无需额外定制转接头即可完成管路对接，降低现场安装的配件成本。接头整体的壁厚根据1.6MPa公称压力的使用场景做了对应设计，在保证结构强度的前提下尽可能控制整体重量，黄铜材质的自重也能减少管路支架的承载负担。在实际选型应用中，这款接头可用于气动设备的气路分流节点，将单路进气分配为两个不同方向的出气支路，也可用于水暖系统的管路转向连接，或者小型液压设备的测压支路转接，不同场景下只需根据输送介质的特性选择对应表面处理方式即可，比如用于输水场景可做镀镍处理提升抗锈蚀能力，用于气动场景可做钝化处理避免杂质进入气路。

设计过程中也充分考虑了加工工艺的可行性，所有结构都可通过常规数控车床与加工中心完成加工，不需要特殊的工装夹具，外部轮廓的加工工序可一次装夹完成大部分面的加工，减少装夹次数带来的形位公差，内螺纹加工可采用标准丝锥攻丝或者螺纹铣削完成，适合小批量加工或者批量生产。流道内部的交汇位置做了平滑处理，没有加工死角，后期如果需要做内部清洗或者介质吹扫，也能很方便地完成清理作业，不会残留介质造成流道堵塞或者腐蚀。侧向安装耳的设计也为后期加装管路固定卡箍提供了安装位置，当对接的管路重量较大或者存在持续振动时，可通过安装耳将接头与相邻结构做二次固定，进一步提升连接可靠性。
