90度3英寸等径曲线弯头连接件

在工业流体输送、液压管路排布、气动系统搭建以及民用给排水、暖通管线布设场景中，90度转向的管路连接件是改变管线走向、适配安装空间的核心基础部件，这类曲线弯头的设计合理性直接影响管路的流阻表现、连接密封可靠性以及整体管线的排布紧凑度。日常做管路布局设计时，经常会遇到管线需要直角转向但又要避免直角弯头带来的流阻骤升、介质淤积问题，大曲率的曲线弯头就是这类场景下的优选方案，尤其是在输送含微小固体颗粒的流体、高粘度介质或者对管路压损有严格要求的系统中，平滑过渡的曲线弯头能大幅降低介质流经转向处的能量损耗，减少介质在管壁处的滞留堆积，延长管路系统的维护周期。

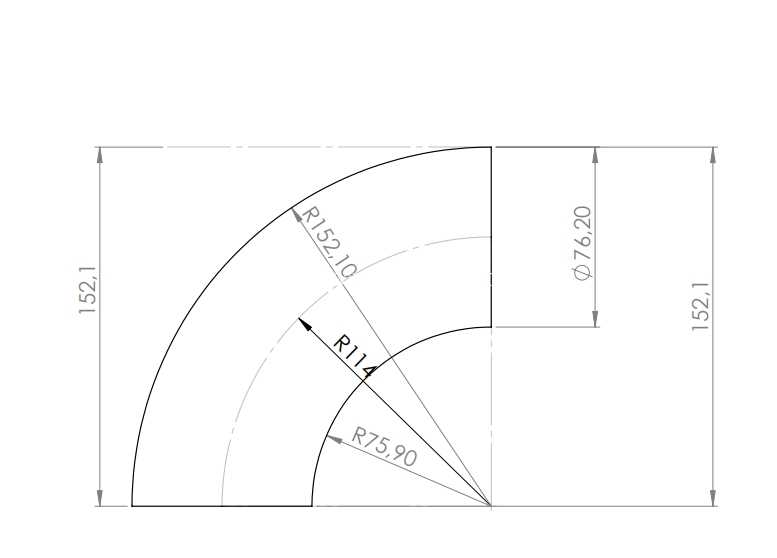

这款90度曲线弯头采用等径通径设计，两端连接口径统一为3英寸规格，适配同公称通径的标准管路对接，不需要额外做变径转接，能减少管路中的连接节点数量，降低潜在的泄漏风险点。从结构尺寸来看，弯头的弯曲段采用多段平滑圆弧过渡设计，内侧弯曲半径为75.90mm，中间基准弯曲半径为114mm，外侧弯曲半径为152.10mm，整个弯头的两个端面中心距均为152.1mm，端部接口的外径尺寸为76.20mm，这个尺寸参数刚好匹配3英寸公称通径管路的标准对接尺寸，安装时不需要额外调整接口公差，能直接和同规格的卡套接头、焊接法兰或者快接接头适配。

设计这类弯头的时候，首先要考虑的是弯曲段的曲率平滑性，不能出现曲率突变的折角，否则介质流经时会产生紊流，不仅会增大管路压损，长期运行还会因为紊流冲刷导致管壁局部磨损减薄，缩短管件使用寿命。这款弯头的弯曲段从内侧到外侧采用同心圆弧布局，所有圆弧的圆心统一在转向的交点位置，保证整个弯曲通道的截面通径全程保持一致，不会因为弯曲变形导致通径缩小，能保证介质流量稳定。同时端部的直段长度做了适配标准接头的预留设计，不管是采用焊接连接、螺纹连接还是卡压连接，都有足够的连接长度保证连接强度，不会出现连接段过短导致的密封失效问题。

从安装边界来看，这款弯头安装完成后，两个方向的外伸尺寸均为152.1mm，在做管线排布三维建模的时候，可以直接以两个端面的中心为定位基准，不需要额外预留过多的安装操作空间，因为弯头本身的外侧轮廓就是平滑圆弧，没有突出的安装耳、加强筋等结构，在紧凑排布的管路集群中，相邻管线可以贴近弯头外侧轮廓排布，能有效压缩整个管路系统的占用空间，尤其适合在设备内部狭小空间的管路布局、集成阀岛的周边管线连接这类对空间尺寸要求严苛的场景。

实际选型应用的时候，这类大曲率90度弯头相比普通直角冲压弯头，流阻系数能降低40%以上，在大流量循环管路系统中，使用这类弯头能有效降低循环泵的输出功率损耗，长期运行的能耗收益十分可观。同时因为弯曲段的壁厚均匀性更好，在承受管路内压的时候，应力分布更均匀，不会出现直角弯头转角处应力集中导致的承压能力下降问题，在中高压管路系统中使用时，安全冗余更高。建模过程中需要注意弯曲段的壁厚一致性控制，尤其是内侧弯曲位置，不能因为弯曲成型的工艺特性导致内侧壁厚过度增厚、外侧壁厚减薄，要保证整个弯头各个位置的承压能力一致，端部的连接尺寸要严格匹配对应标准的公差要求，避免现场安装时出现对接错位、密封面贴合不严的问题。
