带安装底座直角式手动流量调节控制阀

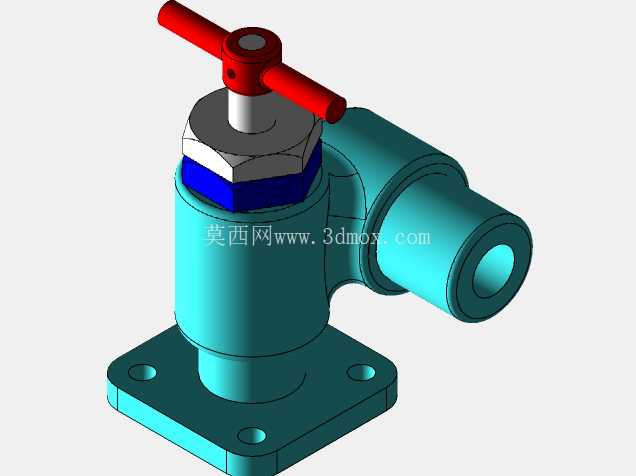

这款直角式手动流量调节控制阀，主要面向中小口径流体管路的通断与开度调节场景，在小型液压站、冷却循环水路、试验台管路、化工取样支路以及设备配套流体系统中都有较高使用频率。阀体采用90度转角布局，侧向水平接口与下部竖向腔体形成直角流道，能够在管路需要转向的位置同时完成流向改变与流量控制，减少额外弯头的配置，让紧凑设备内部的管路排布更简洁。

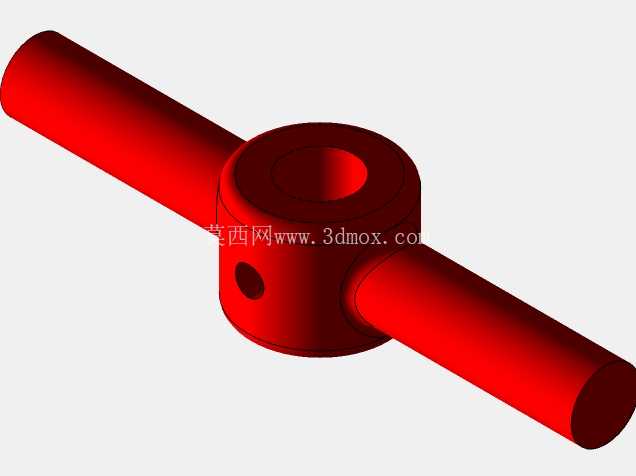

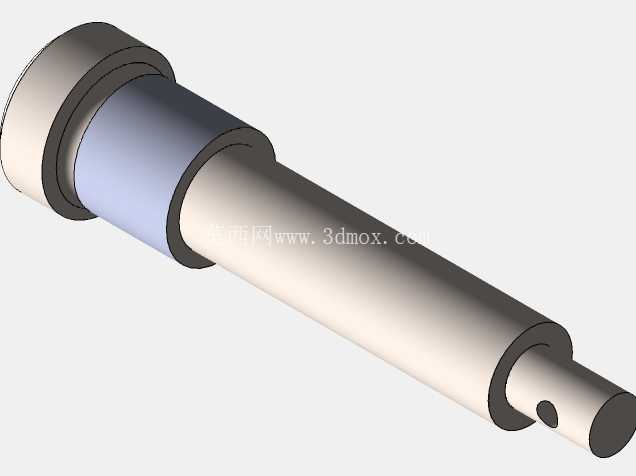

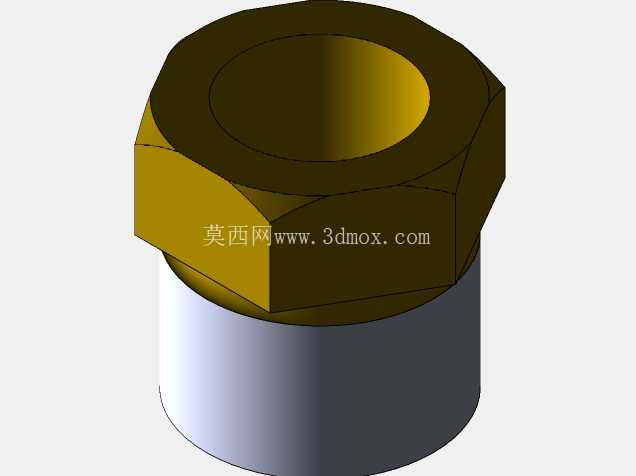

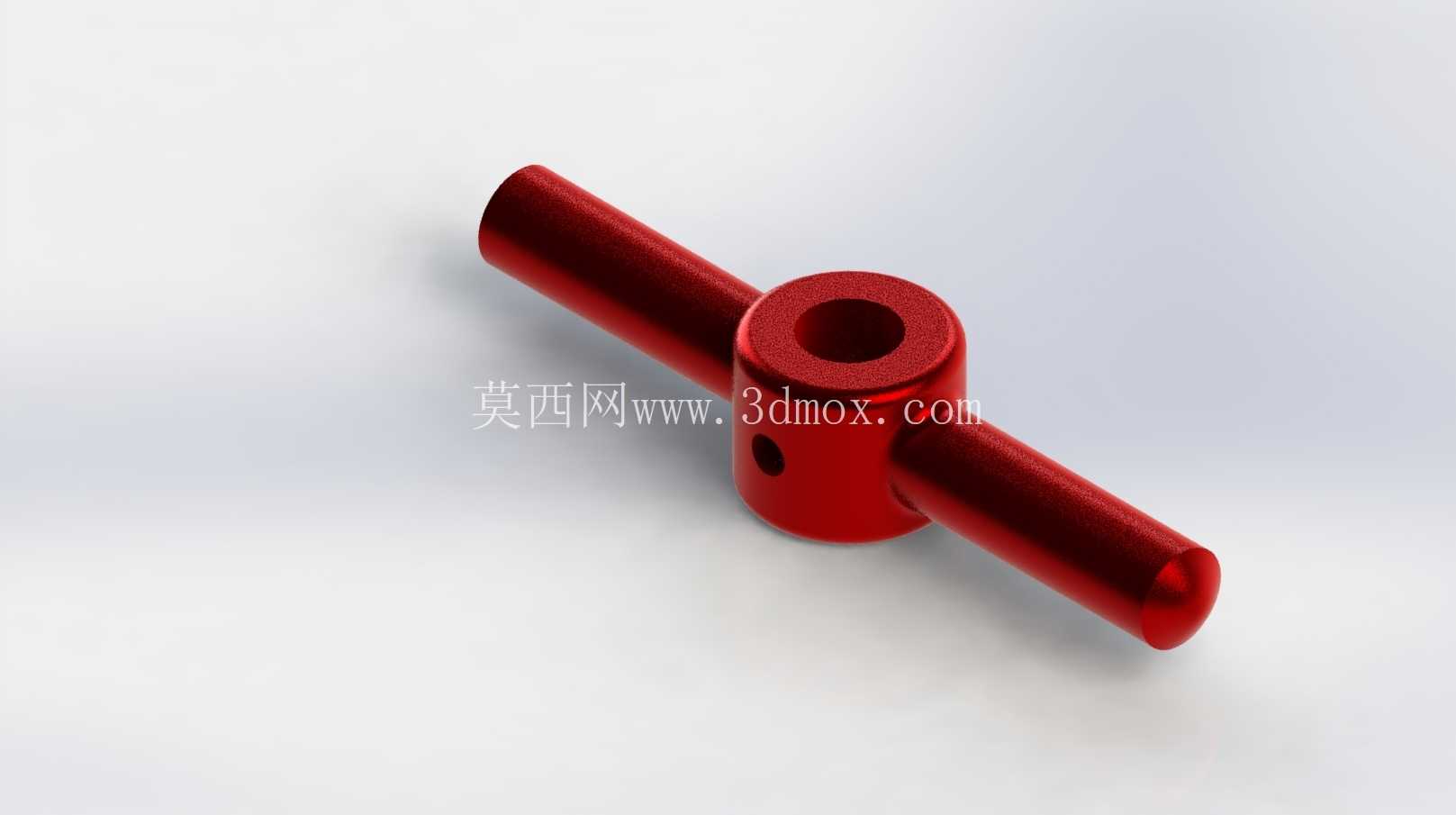

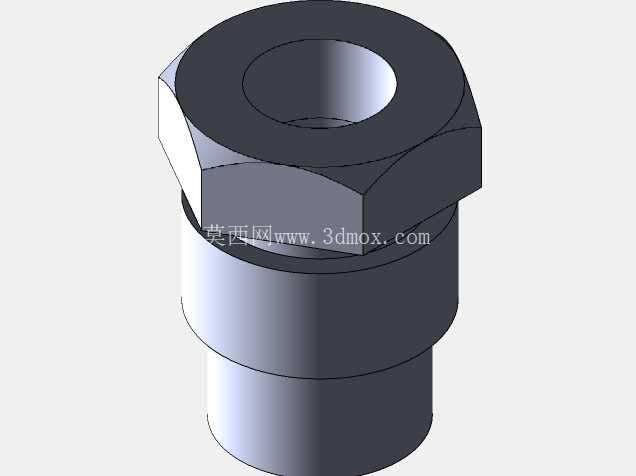

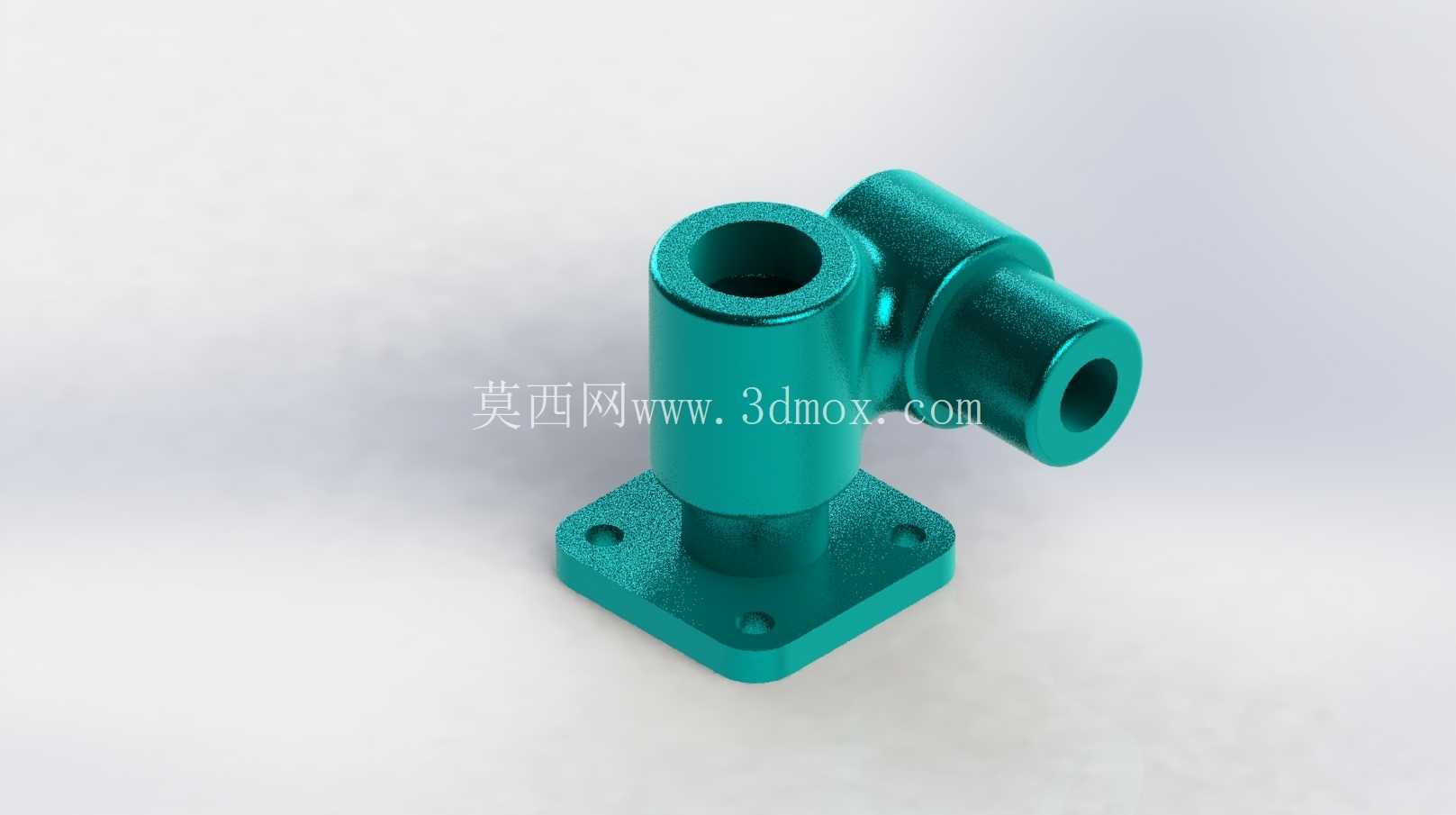

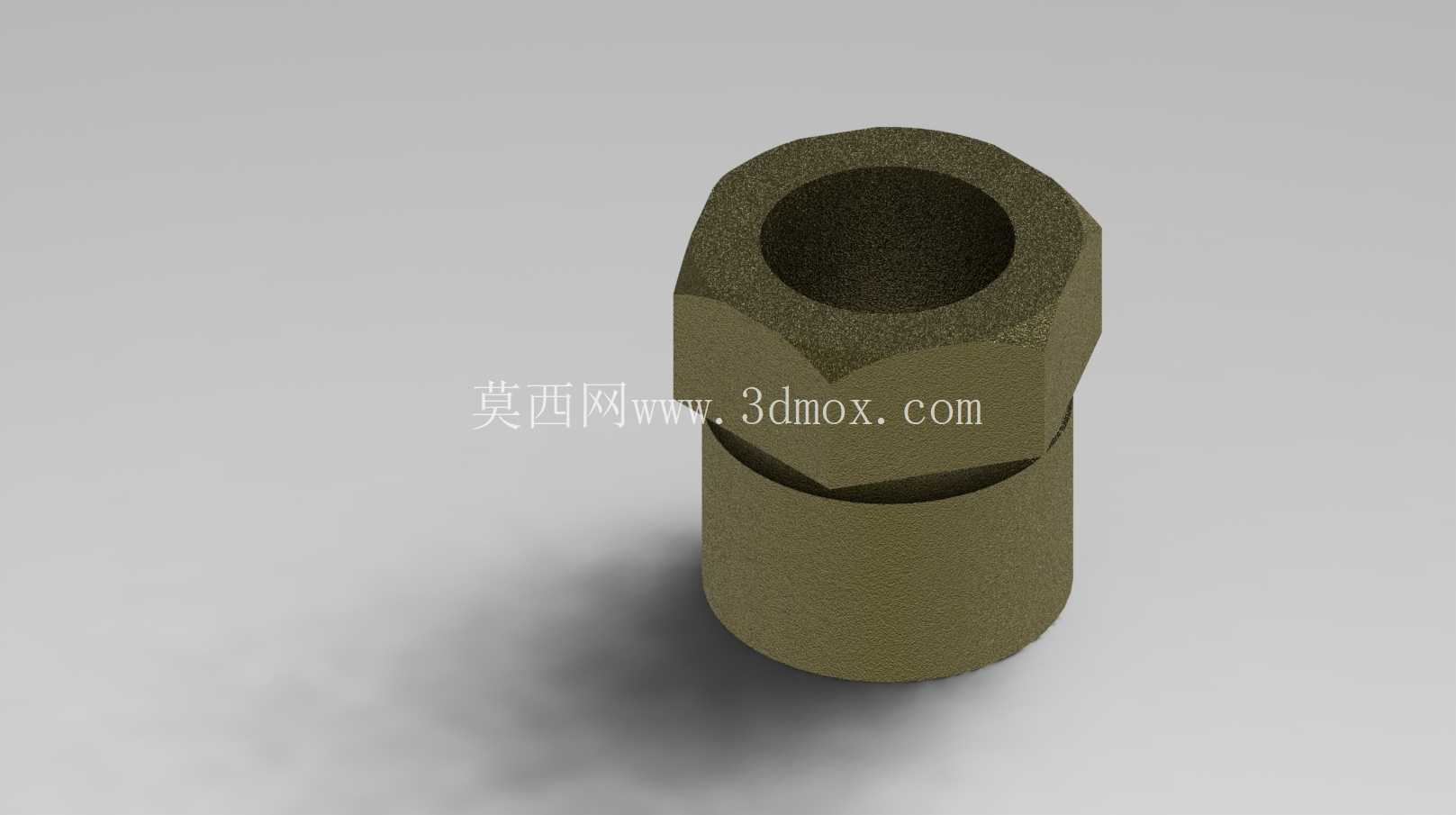

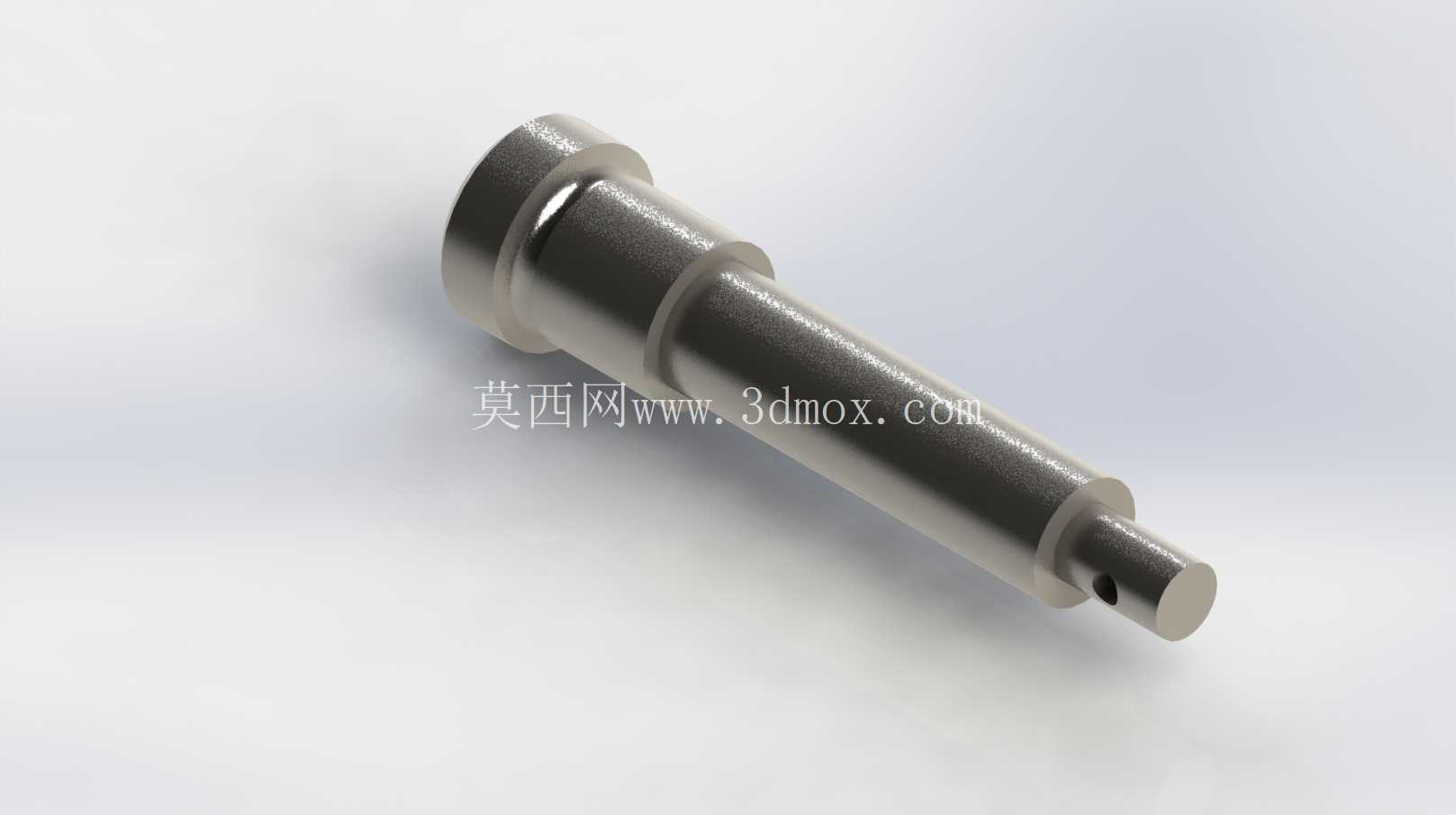

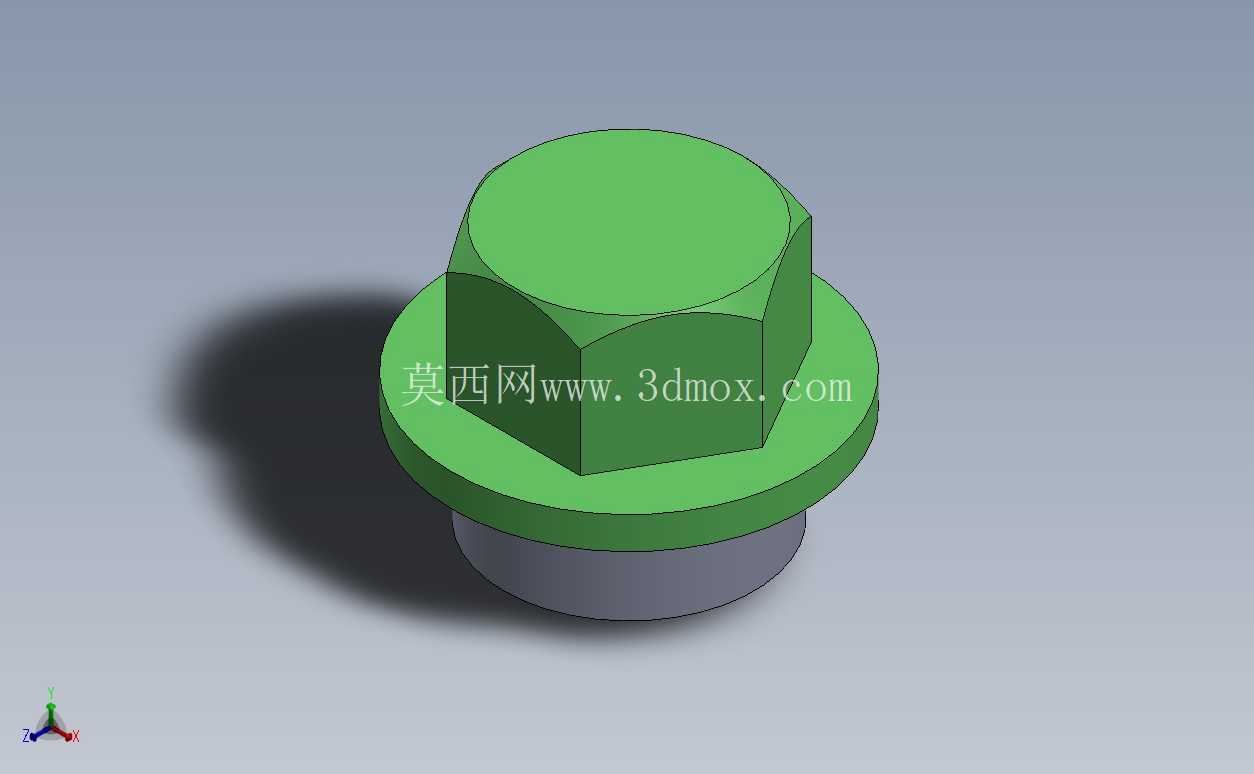

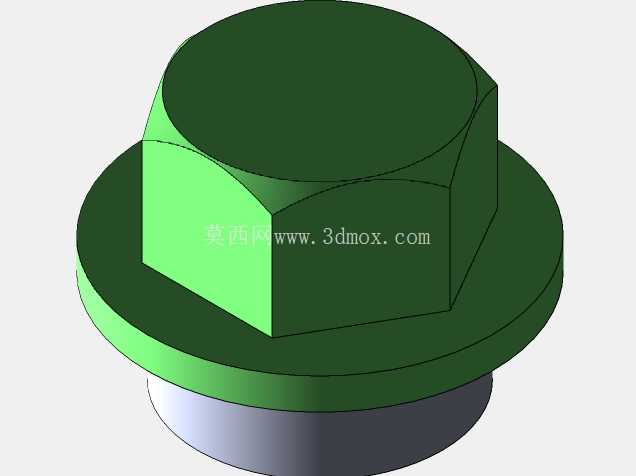

从实际使用功能来看，顶部红色T型手柄直接驱动阀芯启闭，操作人员可通过手柄转角直观判断阀门开度状态，在需要手动微调介质流量的工况下，无需额外配置气动或电动执行机构，依靠人工操作即可完成调节。阀杆与阀体之间设置多层密封结构，中部的深色压紧压盖通过紧固件压合密封填料，既可以约束阀杆的径向窜动，也能在长期启闭过程中降低介质沿阀杆外漏的风险。阀体底部集成方形安装法兰，法兰四角预留贯通安装孔，安装时可直接通过螺栓将阀门固定在设备基座、支架面板或者预制安装平台上，相比仅靠两端管路承托的串接阀门，这种带底座的结构能够承受更高的管路振动，避免接口处因设备运行晃动产生附加弯矩。

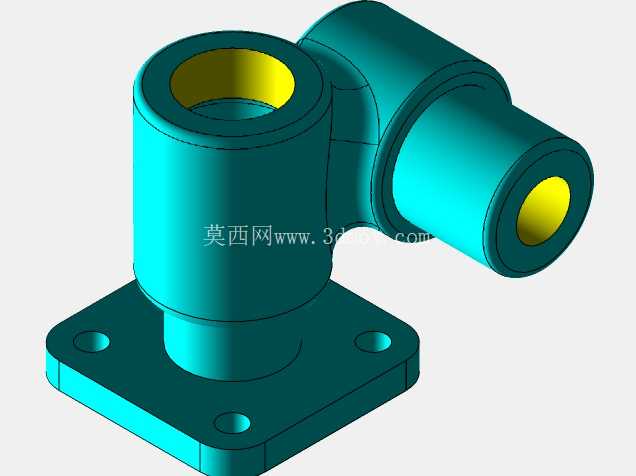

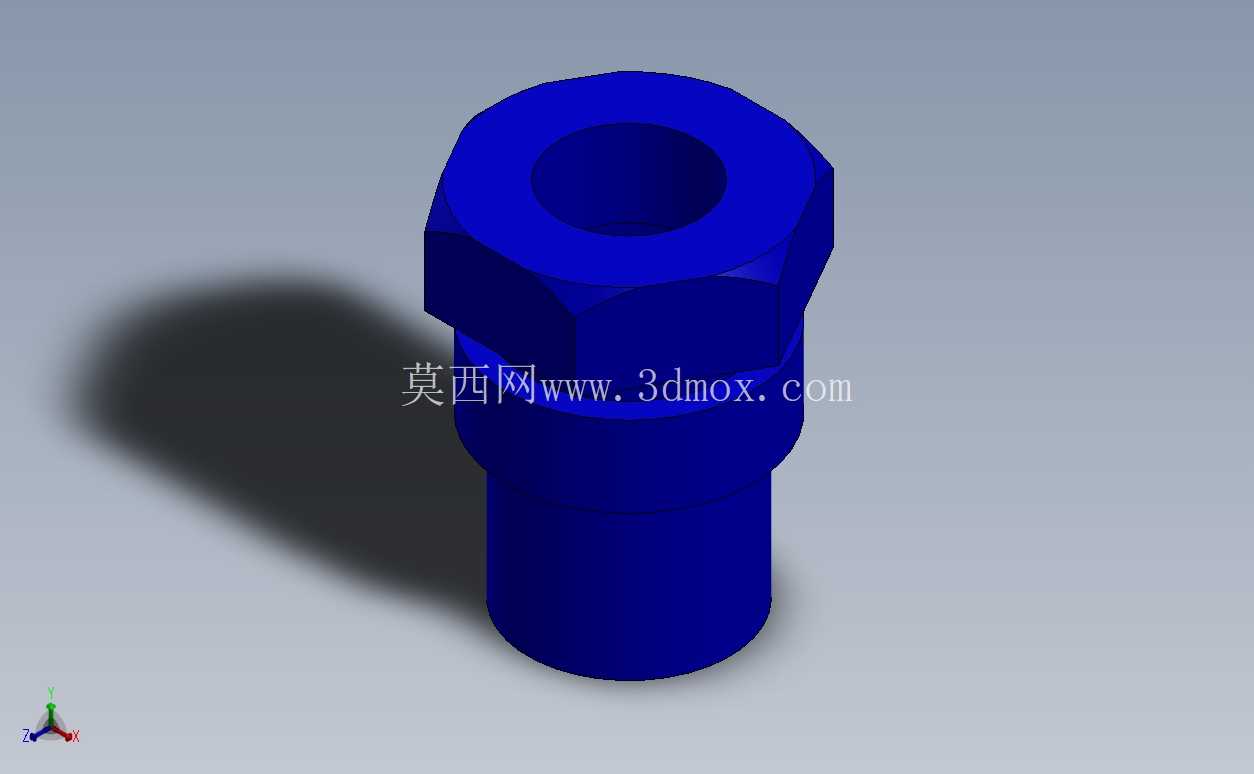

结构设计阶段首先确定的是流道通径与接口尺寸的匹配关系，侧向伸出的水平接口为圆管对接结构，接口端面预留对接密封面，可适配同规格硬管焊接、法兰转接或者快装接头连接；下部腔体与底座一体成型，腔体壁厚按照常规低压流体工况的承压要求做均匀过渡，转角处没有出现壁厚突变的结构，既降低铸造或者机加工过程中的应力集中风险，也能减少流体在转角位置的涡流阻力。顶部阀杆装配段的直径与手柄回转半径做了匹配校核，T型手柄的力臂长度经过合理设定，操作人员单手即可施加足够扭矩完成阀门全开全关操作，同时手柄转动范围内不会和侧向伸出的管路接口产生运动干涉。

安装边界方面，方形底座的四个安装孔呈对称分布，孔位间距按照通用安装规范设定，现场安装时只需在支撑面上加工对应位置的螺栓过孔即可完成定位；阀门整体的高度方向尺寸从底座底面到手柄顶端预留了足够的操作空间，手柄回转圆周范围内不能布置其他管路或电气元件，避免操作时发生磕碰。水平接口的中心高度与底座底面保持固定高差，管路对接时可以提前按照该尺寸预制管架标高，减少现场配管的修配工作量。

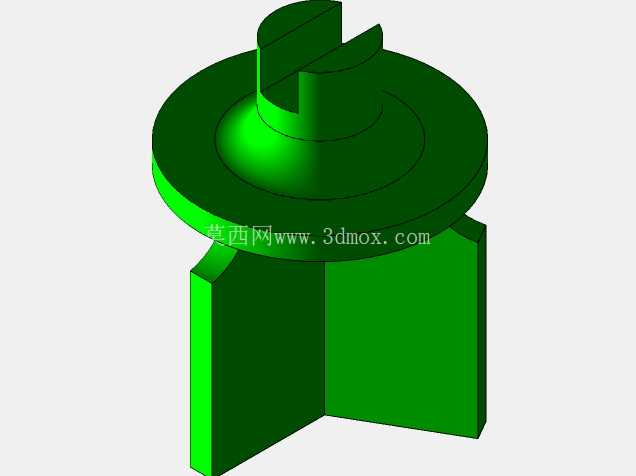

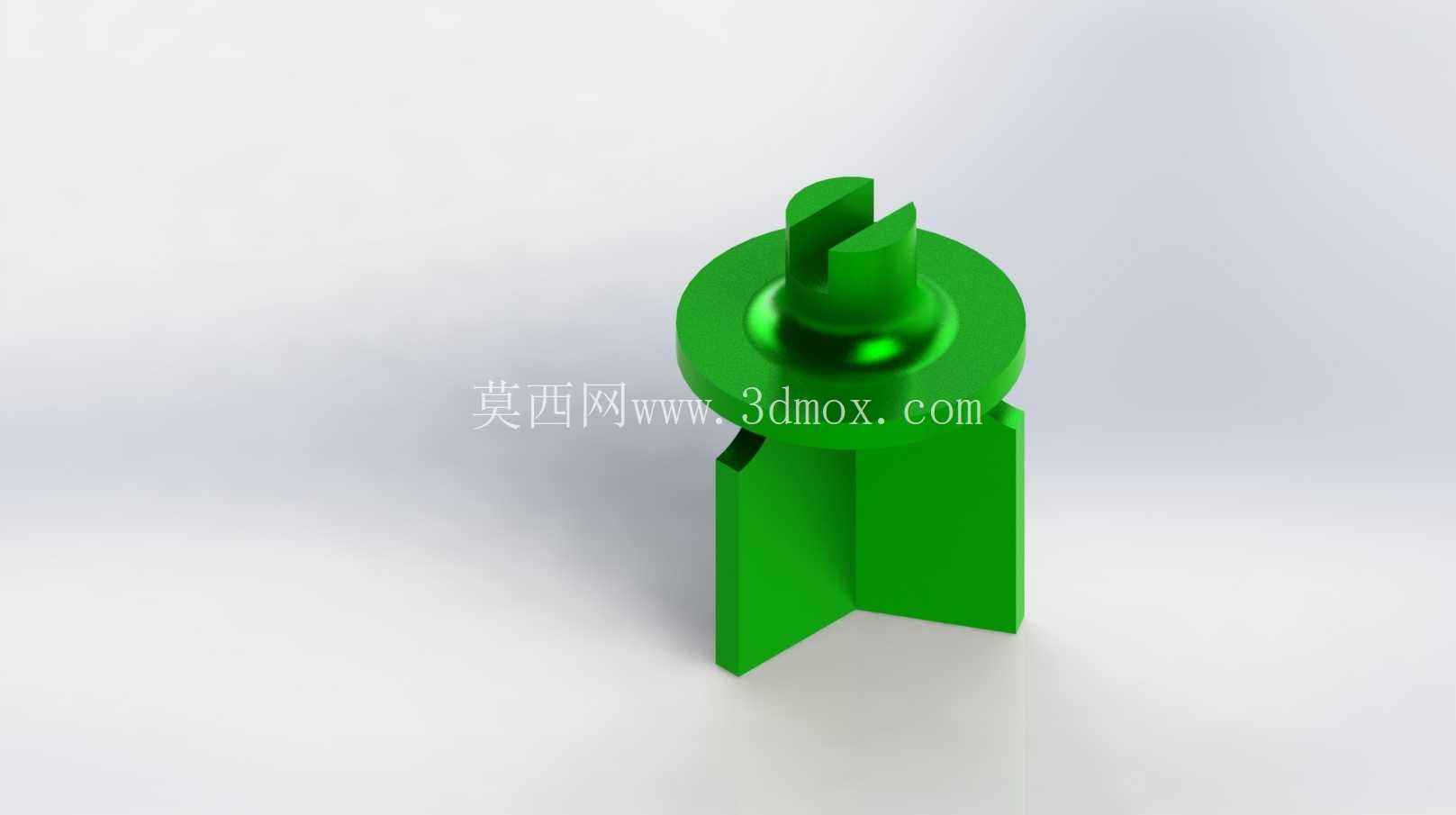

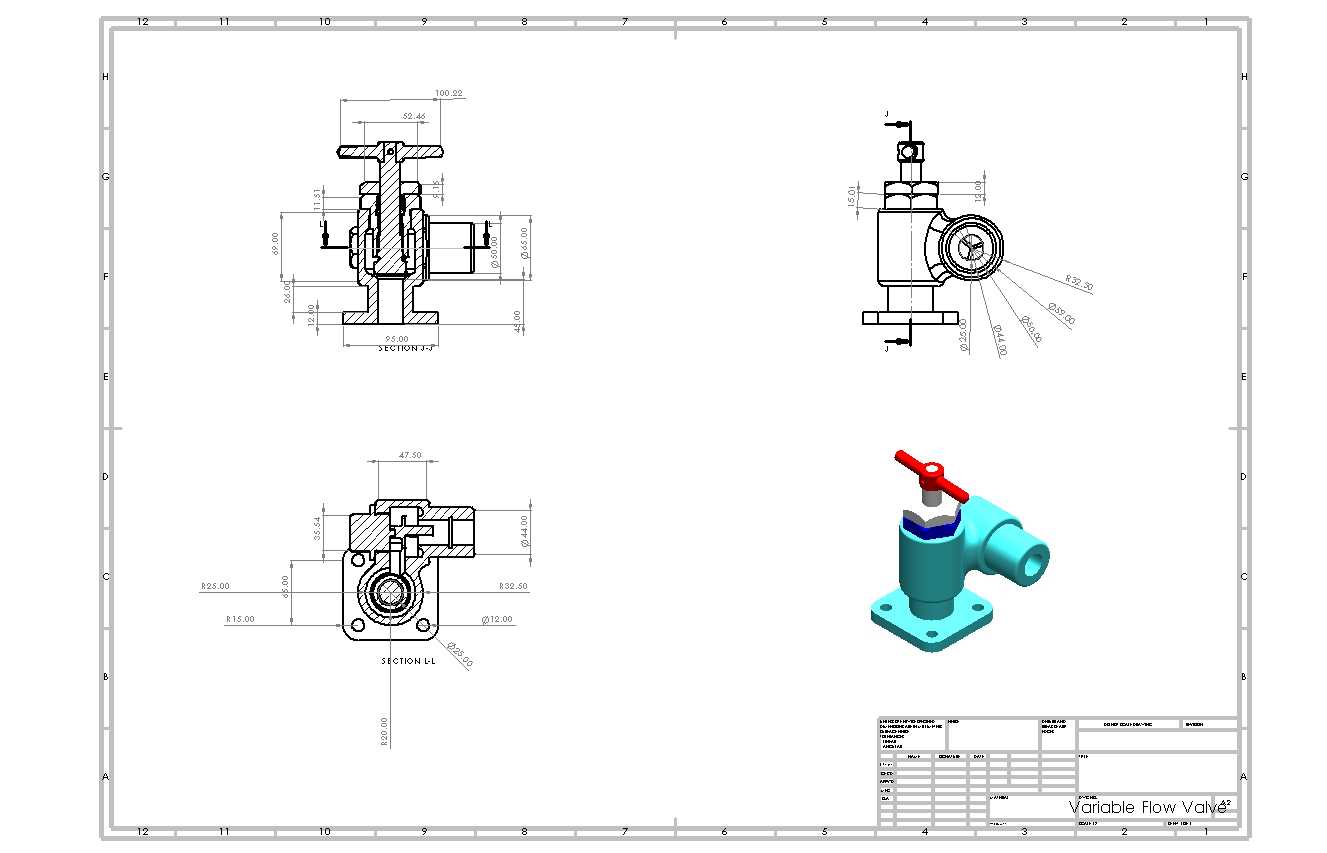

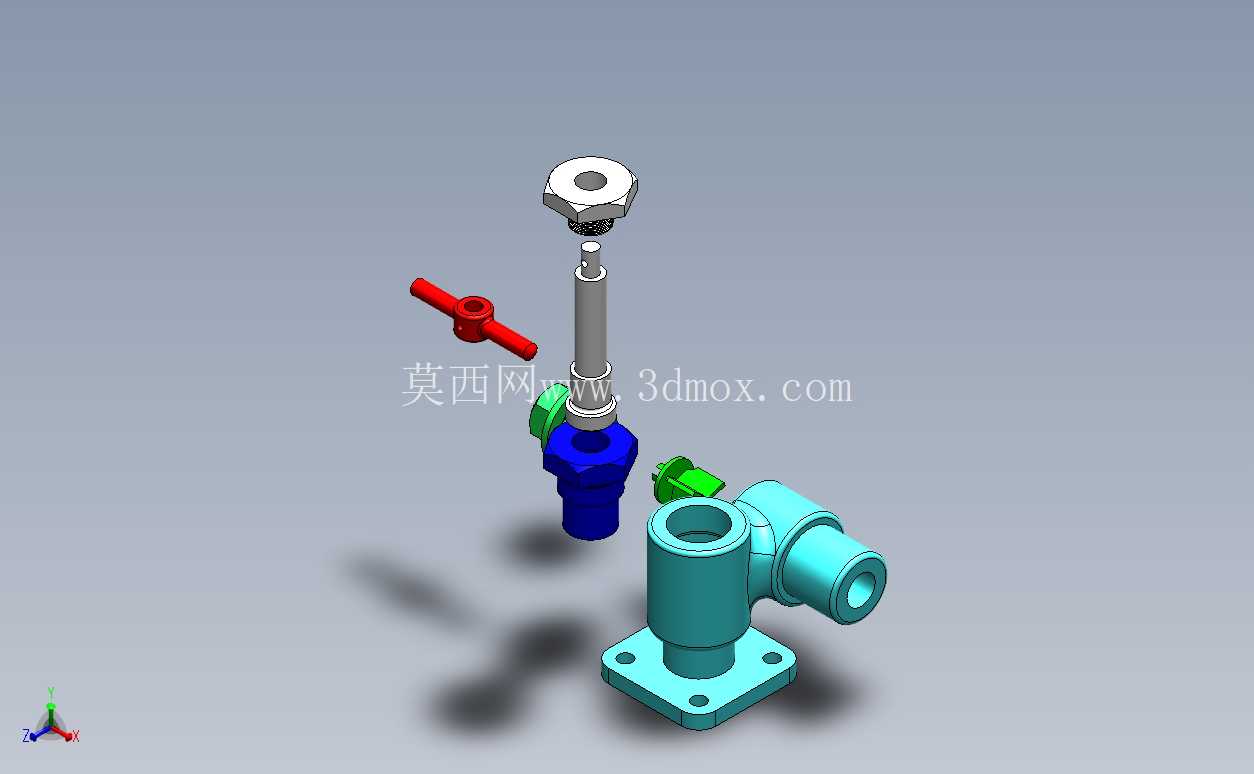

建模过程中对各配合面的公差逻辑也做了对应还原：阀体与压盖的结合面、阀杆与填料腔的配合段、阀芯与阀座的密封面都按照实际装配关系分层绘制，底座安装孔、接口流道、手柄操作空间的尺寸全部关联参数，后续如果需要调整通径规格或者变更安装孔距，只需要修改对应参数即可快速衍生不同规格的同系列阀门模型。整体结构没有多余的复杂曲面，所有棱角位置都做了符合工艺要求的倒角处理，既满足铸件拔模的工艺需求，也避免装配过程中锐边划伤操作人员。
