三英寸消防雨淋阀组结构设计

在工业厂区、仓储物流、高层建筑的固定灭火系统布设中，三英寸规格的雨淋阀是开式灭火系统的核心控制部件，这套集成化阀组的三维结构完整还原了工程现场实际安装的全套组件，覆盖主阀本体、先导控制回路、压力检测单元、手动操作机构、信号反馈模块等全部配套结构，可直接用于消防管路系统的布局校核、安装模拟与结构干涉检查。从实际应用场景来看，这类雨淋阀主要部署在火灾蔓延速度快、危险性高的防护区域，比如易燃液体存储仓库、大型数据中心、电缆隧道、飞机库等场所，一旦防护区域内的火灾探测元件触发信号，阀组会在极短时间内完全开启，让压力水或泡沫混合液通过开式喷头均匀覆盖整个防护区，实现快速控火灭火，相比闭式喷淋系统，其响应速度更快、覆盖范围更广，适合高风险场所的全淹没式灭火需求。

从结构设计逻辑来看，这套阀组采用先导式控制结构，主阀为隔膜式或活塞式压差驱动结构，日常待机状态下，主阀控制腔保持稳定压力，将主阀瓣牢牢压在密封座上，阻断供水侧与系统侧的流道；当火灾触发信号传递到先导阀后，控制腔的压力会被快速泄放，主阀瓣在供水侧压力推动下瞬间完全开启，水流直接进入系统侧管路，同时触发管路上的压力开关、水力警铃等附件，输出电信号反馈到消防控制室，启动消防水泵持续供水。模型中完整还原了三路控制回路的布局：第一路是连接火灾探测系统的电磁阀控制回路，可实现远程电动触发；第二路是手动操作管路，配套的手动球阀可在现场应急状态下直接开启泄放控制腔压力，实现机械应急启动；第三路是压力维持与检测回路，配套的压力表可实时显示供水侧、控制腔、系统侧的压力数值，日常巡检时可通过压力数值判断阀组是否处于正常待机状态。

从安装边界与尺寸适配角度，三英寸公称通径的主阀进出口采用法兰连接结构，法兰尺寸符合对应压力等级的管路法兰标准，安装时需要预留足够的操作空间：主阀正面的手动操作手柄、侧面的压力表、顶部的电磁阀与信号反馈装置周边需要预留不小于300mm的操作检修空间，阀组底部需要预留排水管路接口，用于日常功能测试时的废水排放。模型中集成的所有外接管路接口都做了标准化尺寸还原，包括控制管路的小口径螺纹接口、信号反馈装置的接线端口、排水阀的快接接口，在进行三维管路布局时，可以直接匹配对应规格的管路接头、阀门与仪表，不需要额外调整接口尺寸。

在功能特性上，这套阀组还集成了防复位结构，一旦阀组开启，即使火灾探测信号消失，主阀也不会自行关闭，必须通过现场手动复位操作才能重新回到待机状态，避免灭火过程中阀组误关闭导致灭火中断；同时阀组配套的过滤器结构安装在先导控制管路的进水端，可过滤供水中的杂质颗粒，避免细小杂质堵塞先导阀的细小流道，导致阀组误动作或者无法正常触发。模型中所有运动部件的行程都做了还原，包括主阀瓣的开启行程、手动球阀的旋转角度、电磁阀的阀芯动作位置，在做机构运动仿真时，可以直接验证各部件动作过程中是否存在结构干涉，检查操作手柄的活动范围是否会被周边管路或墙体阻挡。

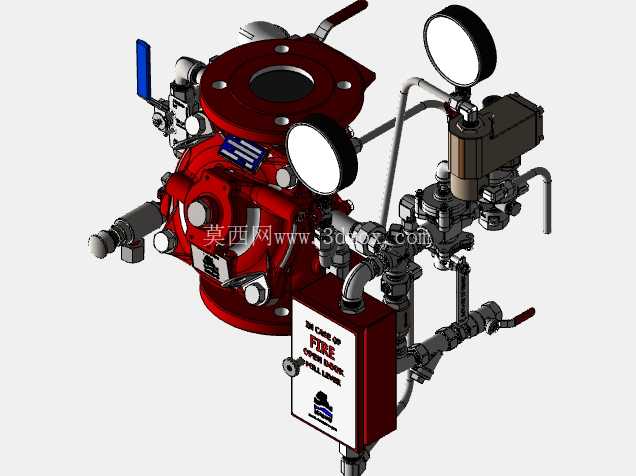

从结构设计的细节考量，主阀本体采用红漆涂装的铸件结构，流道做了平滑过渡设计，减少水流通过时的压力损失，阀瓣密封面采用耐老化、耐水压冲击的橡胶材质，保证长期待机状态下的密封性能，避免出现渗漏。控制管路采用不锈钢管材与卡套接头连接，相比传统的螺纹连接，卡套结构的密封可靠性更高，安装维护更方便，同时具备更好的抗振动性能，适合工业厂区内有设备振动的安装环境。配套的两个圆形压力表分别监测供水压力与控制腔压力，表盘朝向设计在便于巡检人员观察的角度，不需要俯身或侧身即可读取压力数值；侧面的红色控制箱集成了接线端子与状态指示模块，可将阀组的启闭状态信号上传到消防联动控制系统，实现远程状态监控。
