带集成驱动电机的法兰安装式油泵结构

在中小型液压系统、润滑回路以及小型流体输送场景中，动力与泵送单元的集成化设计一直是结构优化的核心方向之一，这款带集成电机的油泵结构，正是针对紧凑安装空间需求完成的一体化设计。从实际应用场景来看，这类集成油泵常被用于小型机床的润滑供油回路、小型液压站的动力输出单元、工程车辆的辅助液压供油系统，以及部分需要独立供油的实验台架流体输送环节，相比电机与泵体分体通过联轴器连接的结构，集成式设计省去了联轴器安装、对中的工序，也减少了传动环节的功率损耗与故障点。

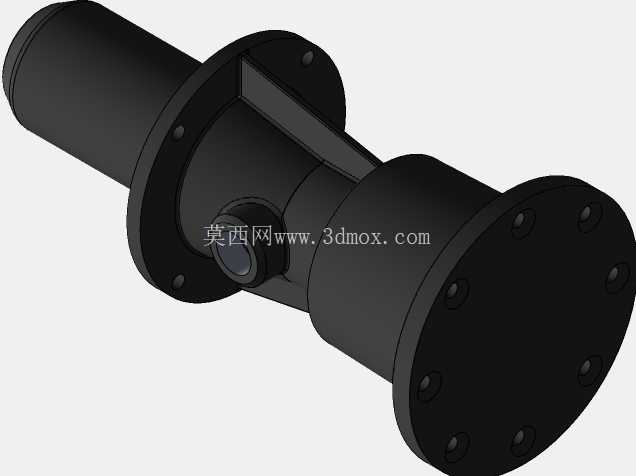

从功能特性上看，该结构将驱动电机的转子组件与油泵的叶轮/齿轮泵送组件直接同轴串联，电机外壳与泵体通过中间连接段刚性连为一体，一端的电机端采用封闭端盖结构，对内置的定子、转子组件形成防护，避免外界粉尘、油污侵入电机内部造成绝缘失效或者转子卡滞；另一端的泵体侧采用带螺栓孔的圆形法兰安装面，法兰面上均匀分布多颗内六角紧固螺栓，用于泵送端盖与泵壳的连接密封，同时法兰端面可直接作为安装基准面，对接设备的油路接口安装位，安装时仅需要通过法兰周向的螺栓孔完成与安装基座的固定，不需要额外设置电机安装支架、泵体支撑座，大幅缩减了整体安装占用的空间。

设计思路上，这款结构优先考虑了安装边界的紧凑性，整体为同轴回转体布局，所有结构要素均围绕中心旋转轴分布，没有外凸的零散安装结构，侧面仅设置了一个径向的油口接口，用于接入吸油或者压力油管路，接口位置做了加厚凸台处理，避免管路安装时的应力造成泵壳开裂；电机与泵体之间的连接段设置了三角形的加强筋结构，连接筋同时兼顾电机壳体与泵壳的刚性连接，以及安装时的受力加强，避免悬臂安装状态下电机端的重力造成连接段变形，影响内部转子与泵芯的同轴度。

从安装边界尺寸来看，整体轴向长度控制在适配小型设备安装舱的范围内，最大外径为泵端法兰的外圆直径，法兰上的安装螺栓孔分布圆直径小于法兰外圆，安装时不需要在基座上开设过大的避让孔；电机端的外圆直径小于泵端法兰直径，可直接穿过安装基座的预留孔，从单侧完成法兰螺栓的紧固操作，不需要双侧预留操作空间。内部结构上，泵送组件的密封结构集成在泵端盖内侧，与电机腔之间设置了旋转轴密封件，避免泵送的油液渗入电机腔造成电机故障，密封件的安装位置预留了磨损更换的空间，后期维护时仅需要拆卸泵端端盖即可更换密封件，不需要拆解整个电机与泵体的连接结构。

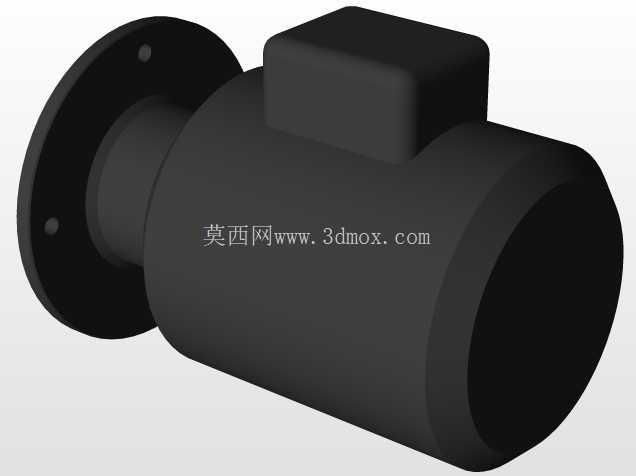

在实际选型适配过程中，这类集成油泵的同轴度误差在设计阶段就通过一体加工的连接止口做了控制，相比分体组装的电机泵组，其运转时的径向跳动量更小，运转噪音更低，适合对安装空间、振动噪音有一定要求的配套场景。油路接口的通径与泵送单元的排量做了匹配设计，径向接口的内流道做了圆弧过渡处理，避免油液在流道内形成紊流造成压力损失，同时减少流道内的气蚀风险。电机壳体的外表面做了光滑圆柱面设计，没有额外的散热筋结构，适配小功率连续运转的工况，依靠壳体表面与周围空气的接触即可完成散热，不需要额外加装散热风扇，进一步缩减了整体轴向尺寸，也避免了风扇运转带来的额外噪音与粉尘吸附问题。
