多腔式凸轮泵转子壳体装配结构

　　在流体输送工况的设备选型环节，凸轮泵的结构可靠性直接决定整套输送系统的运维周期，这套凸轮泵装配结构针对中低粘度流体的连续输送场景设计，可覆盖食品加工、市政排污、石化轻质油料输送等多个领域的使用需求，区别于常规单转子凸轮泵的结构，这套设计采用多组凸轮转子并行排布的结构形式，在相同泵体轮廓尺寸下可获得更大的瞬时输送流量，同时降低转子转动过程中的流量脉动，减少输送管路内的水锤冲击风险。从实际安装边界来看，泵体两端的法兰接口采用标准圆形法兰结构，法兰端面预留均匀分布的螺栓过孔，可直接对接同通径的工业管路，不需要额外制作过渡连接接头，安装时仅需要保证法兰端面的密封垫片压缩量均匀，即可实现可靠的静密封效果，避免输送过程中的流体渗漏。

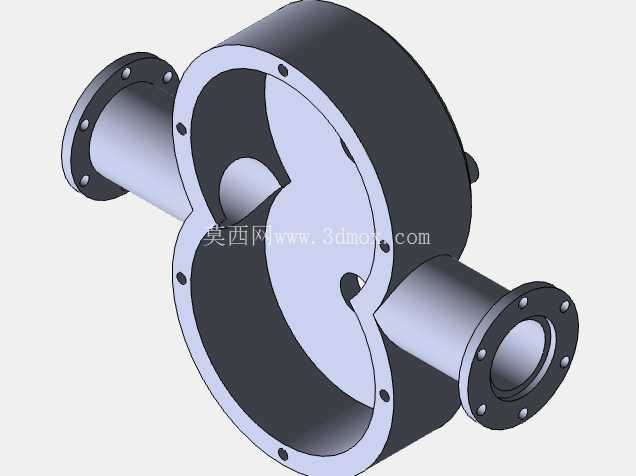

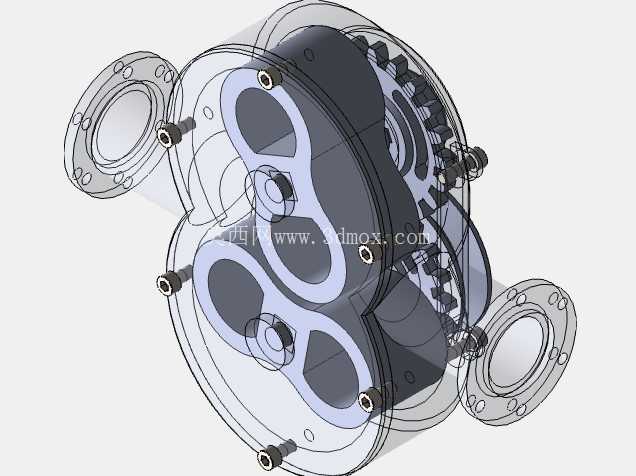

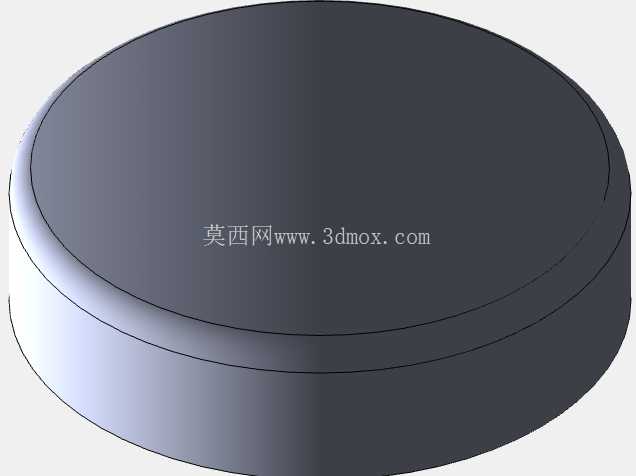

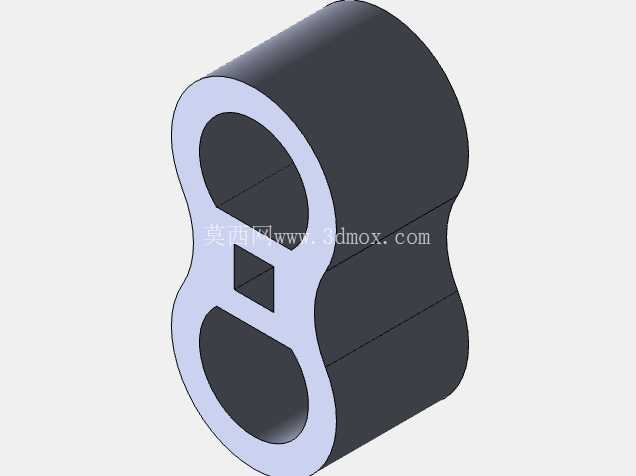

　　泵壳部分采用分体式拼接结构，壳体结合面围绕转子腔设置完整的密封槽，装配时通过周向均匀布置的内六角螺栓实现壳体的锁紧固定，这种拆分式结构的优势在于后期运维时不需要将整泵从管路上完全拆除，仅需要拆开一侧端盖即可完成转子磨损检查、密封件更换等常规维护操作，大幅降低现场运维的工作量。设计过程中针对转子与壳体内腔的配合间隙做了精准的参数匹配，间隙值控制在合理区间内，既可以避免转子转动过程中与壳体内壁发生剐蹭，又能保证泵腔的容积效率，减少输送过程中的内部回流损失，转子端面与端盖之间的间隙通过加工精度与密封垫片厚度共同控制，不需要额外设置调整垫片即可满足装配公差要求。

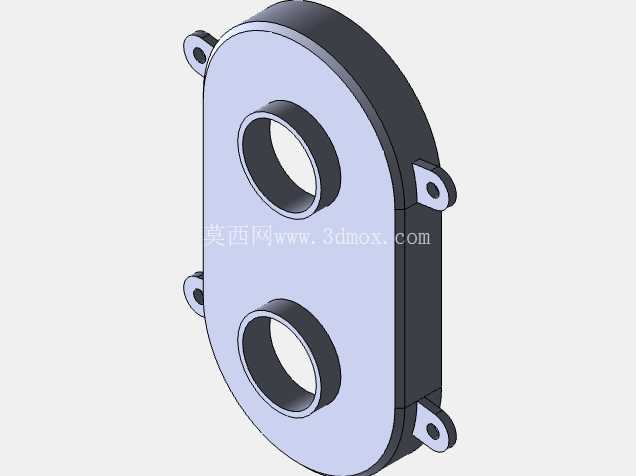

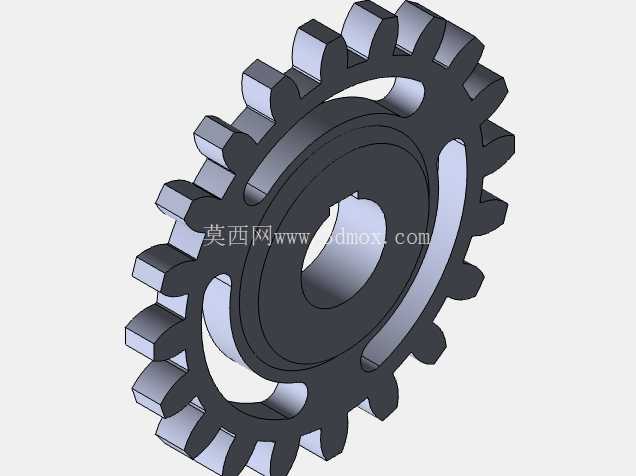

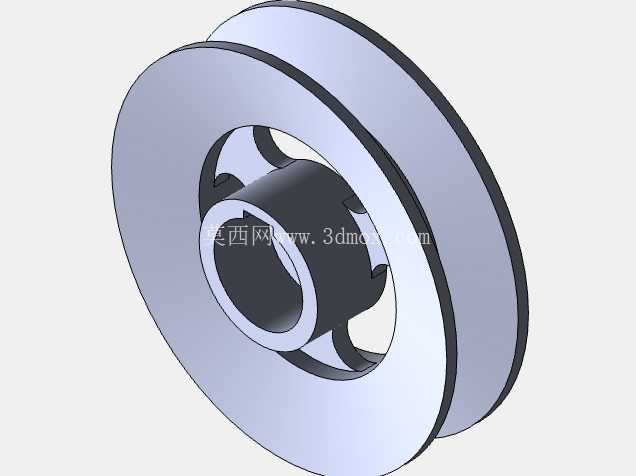

　　传动侧的齿轮腔与输送转子腔之间设置了独立的密封隔离结构，可以避免齿轮润滑脂进入输送流体造成介质污染，同时也能防止输送的流体进入齿轮腔破坏润滑环境，这种隔离结构对于食品级输送场景尤为重要，可满足食品接触材料的卫生要求。从结构布局来看，凸轮转子的传动轴采用两端支撑的结构形式，支撑轴承布置在两端端盖的轴承位内，可承受转子转动过程中的径向载荷，避免长轴运行过程中出现挠曲变形，保证转子长期运行的同轴度，减少运行过程中的振动与噪音。泵体的安装脚位与壳体为一体化结构，安装孔位的中心距按照通用工业泵的安装尺寸设计，可直接替换同参数规格的现有在用凸轮泵，不需要对原有安装基座做二次改造，降低设备替换的改造成本。

　　在实际使用过程中，这套结构的凸轮泵可输送含有细小固体颗粒的流体介质，转子表面的光滑曲面结构不会对输送介质中的纤维类、颗粒类物质造成过度剪切，适合输送对剪切敏感的介质，比如食品行业的糖浆、果酱，或者污水处理环节的含杂质污泥。设计时充分考虑了加工工艺性，泵壳的内腔曲面采用常规的数控铣削设备即可完成加工，不需要特殊的定制刀具，转子的轮廓曲线采用成熟的凸轮型线，加工过程中可通过通用三坐标检测设备完成轮廓度检测，保证加工精度满足装配要求。整套装配结构的零件之间具备良好的互换性，易损件比如密封件、轴承都采用标准工业件，用户在后期维护时可直接采购标准备件完成更换，不需要向原厂定制专属零件，进一步降低设备的全生命周期使用成本。
