蒸汽牵引引擎配套锅炉结构三维设计

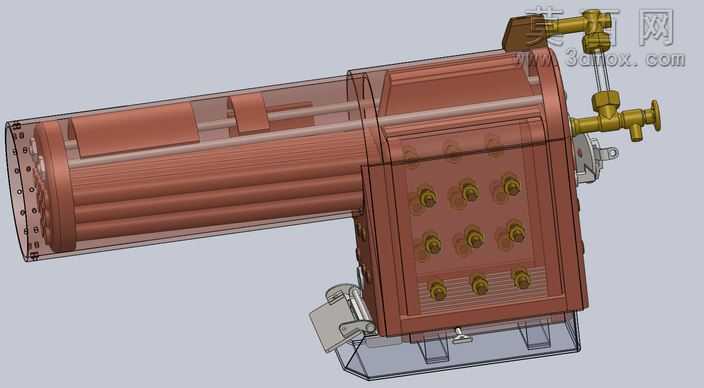

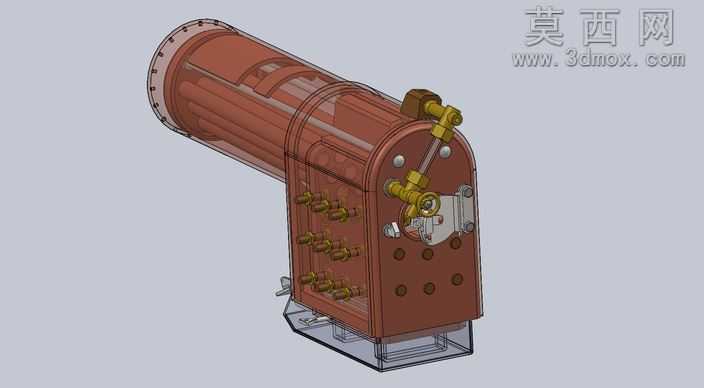

本作品为蒸汽牵引引擎配套的锅炉三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对锅炉的每一处结构都做了精细化还原。模型整体分为卧式储汽筒体、立式炉体基座、管路控制阀组、底部承托结构四大模块，建模初期先通过草图绘制确定各部件的基准面与装配定位关系，优先完成核心承压腔体的实体建模，对筒体端部的法兰连接孔做了圆周阵列特征处理，保证孔位间距均匀符合法兰连接的标准规范。材质渲染阶段，对锅炉主体的金属承压外壳赋予红棕色哑光金属材质，模拟老式铸铁锅炉的漆面质感，对透明检视结构部分赋予高透亚克力材质，可直观展示内部的烟道与储水腔布局，对黄铜材质的控制阀、管路接头做了金属抛光质感渲染，还原铜质管件的金属光泽，对底部承托的机架部分赋予半透明工程塑料材质，清晰展现底部支撑的框架结构。结构设计上，完整还原了炉体侧面的多组管路接口、前端的阀门控制组、顶部的汽包连接结构，每一处阀门的手轮、管路的弯头、紧固件的螺栓都做了独立建模而非贴图处理，可清晰看到管路的走向逻辑与阀门的安装位置，炉体侧面的散热孔、观察孔都按照真实锅炉的布局做了阵列排布，保证结构还原度。设计思路围绕蒸汽牵引引擎的供汽需求展开，建模时充分考虑了锅炉与牵引引擎的装配适配性，各接口的尺寸、位置都预留了标准装配余量，整体模型装配关系完整，无干涉错面问题，可直接用于蒸汽动力系统的结构展示、原理教学，也可作为复古动力机械设计的参考素材，模型的每一个部件都保留了建模特征树，支持后续的参数修改与结构调整，能够满足不同场景下的二次开发需求。
