带百分表的可调式磁性测量支座结构

在机加工现场的工序检测、设备装配的同轴度找正、工装夹具的形位公差校验场景里，这类带百分表的磁性测量支座是一线质检、装配钳工手边离不开的常用量具辅具。日常使用时，依靠底座的磁吸力可以直接吸附在铸铁平台、机床床身、工件的钢铁加工面上，不需要额外做夹持固定，切换测量点位时只要断开磁路就能快速移位，比传统的表架支架适配性强很多，尤其适合大型工件、机床导轨这类无法用台式表架架设的测量场景。

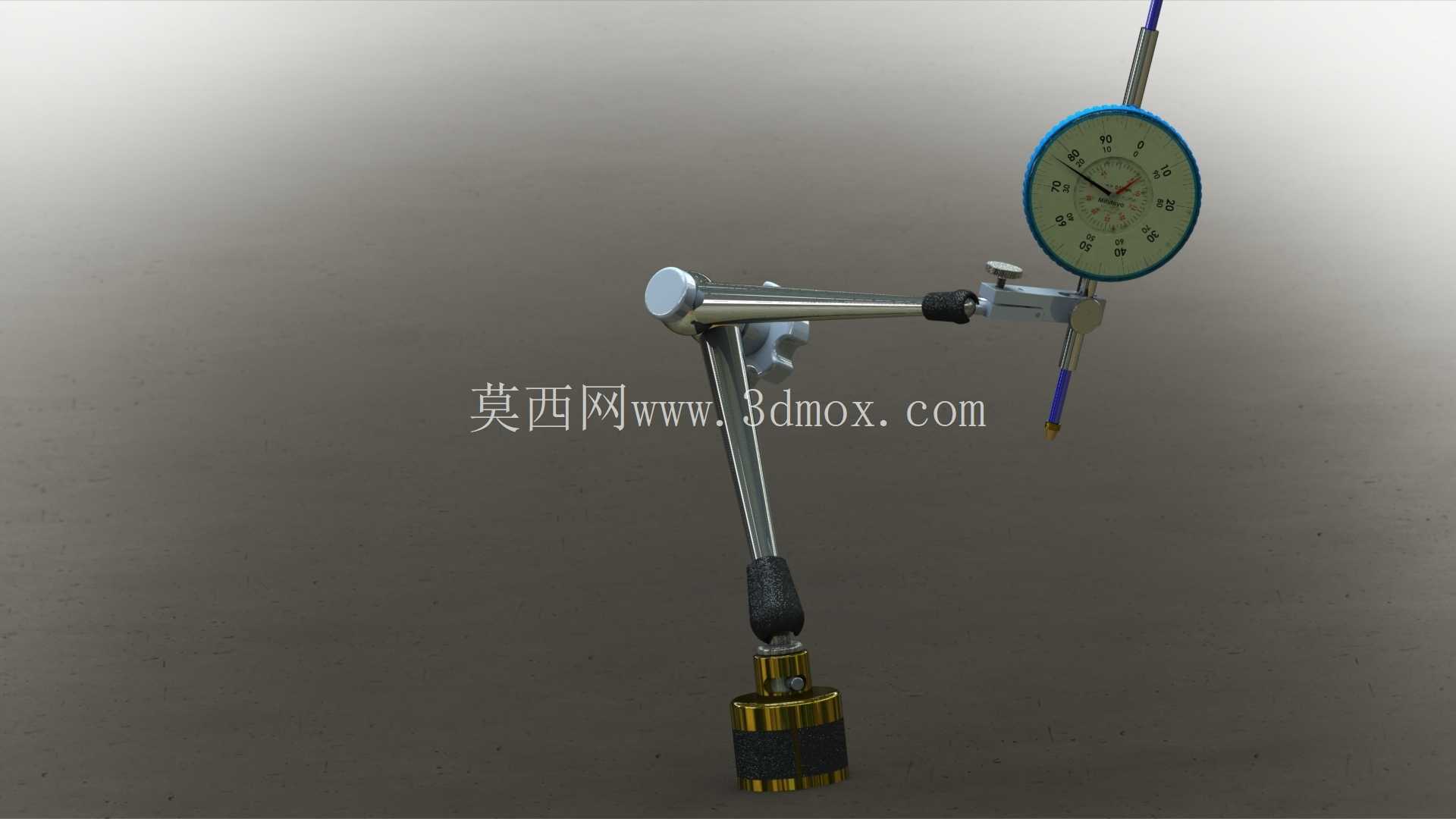

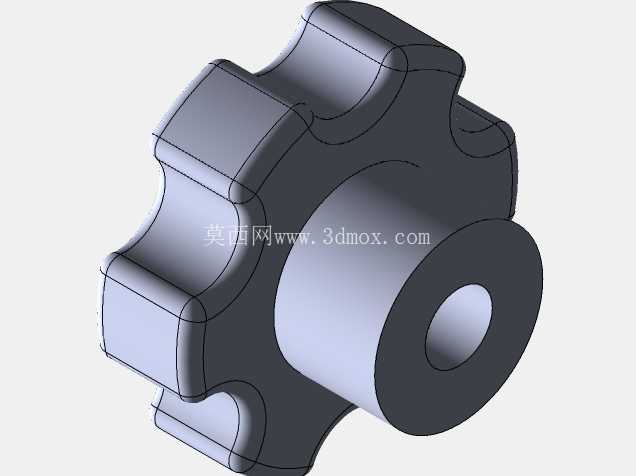

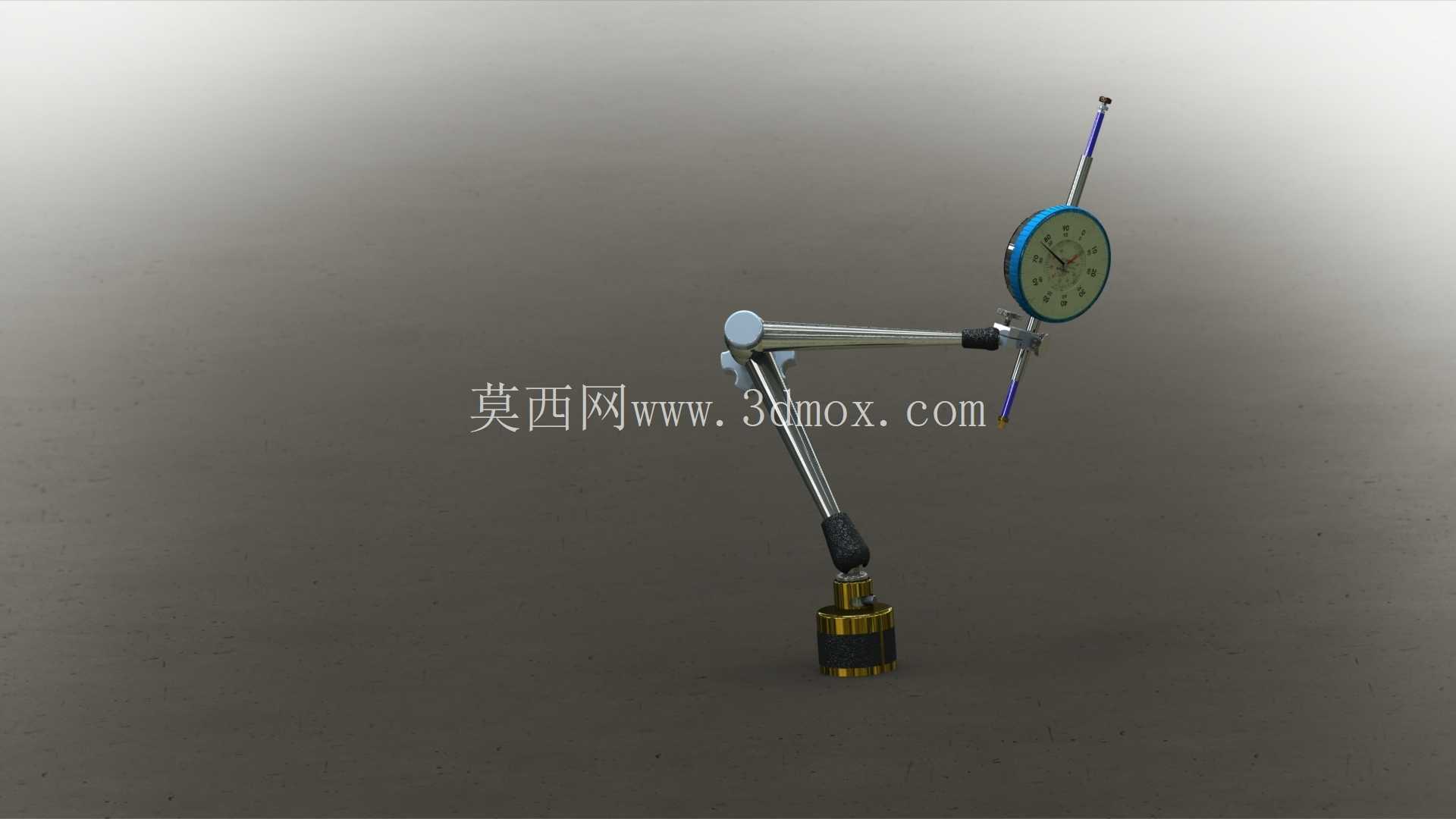

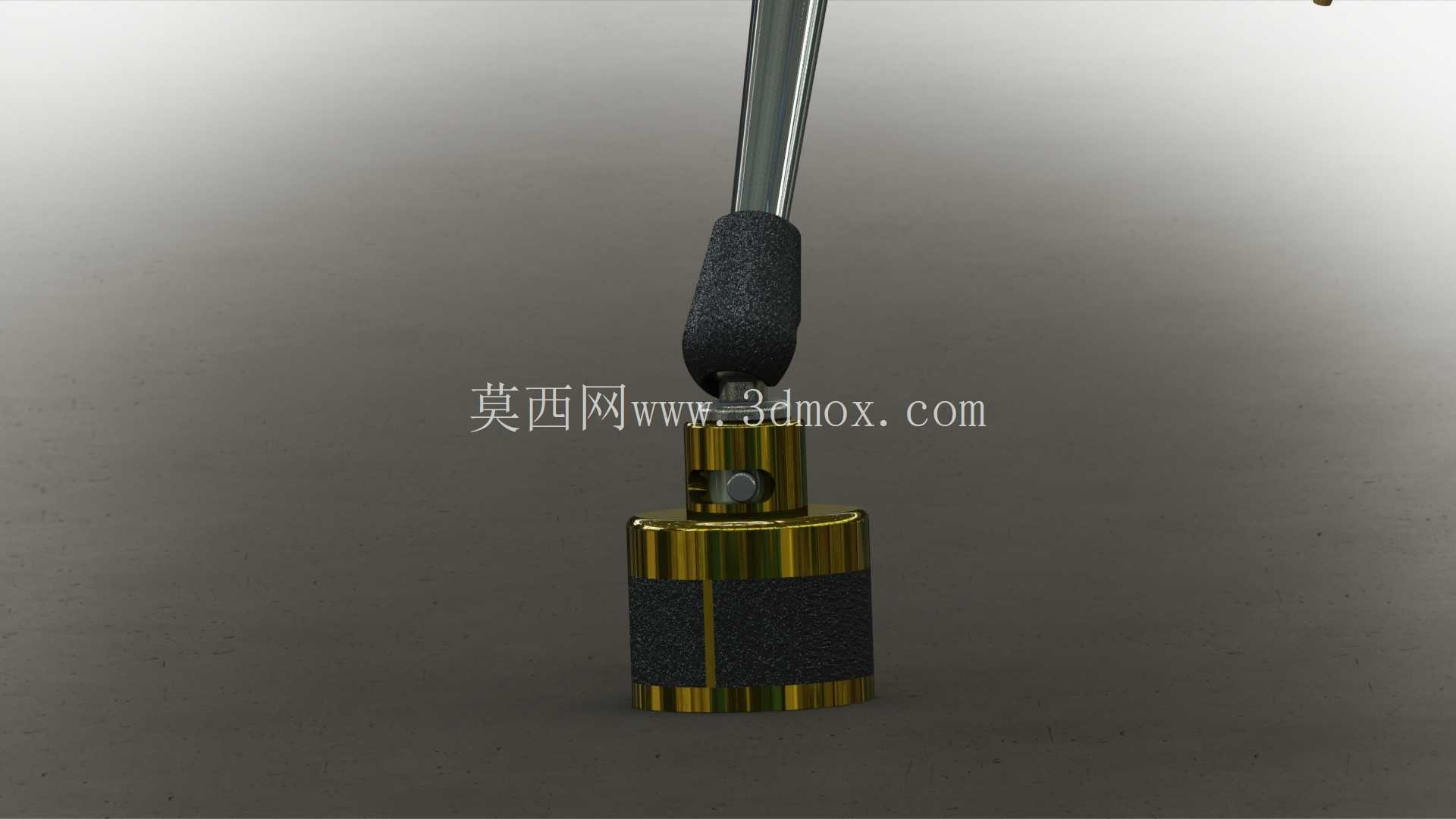

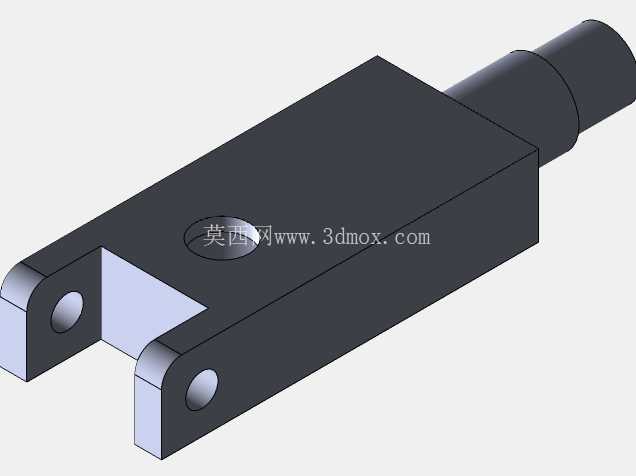

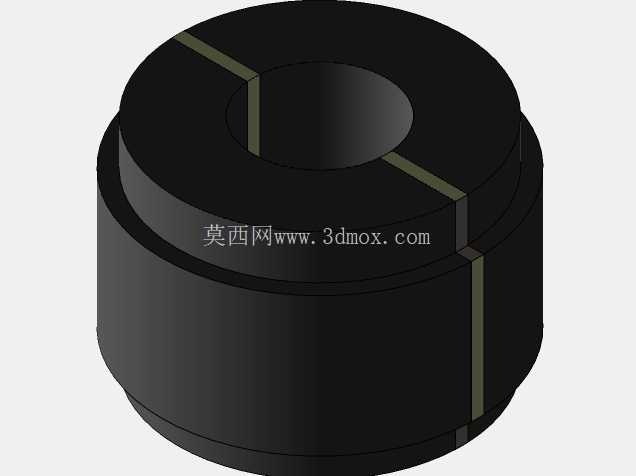

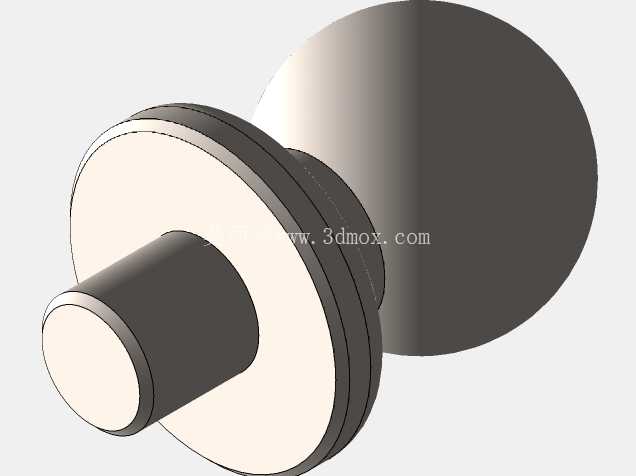

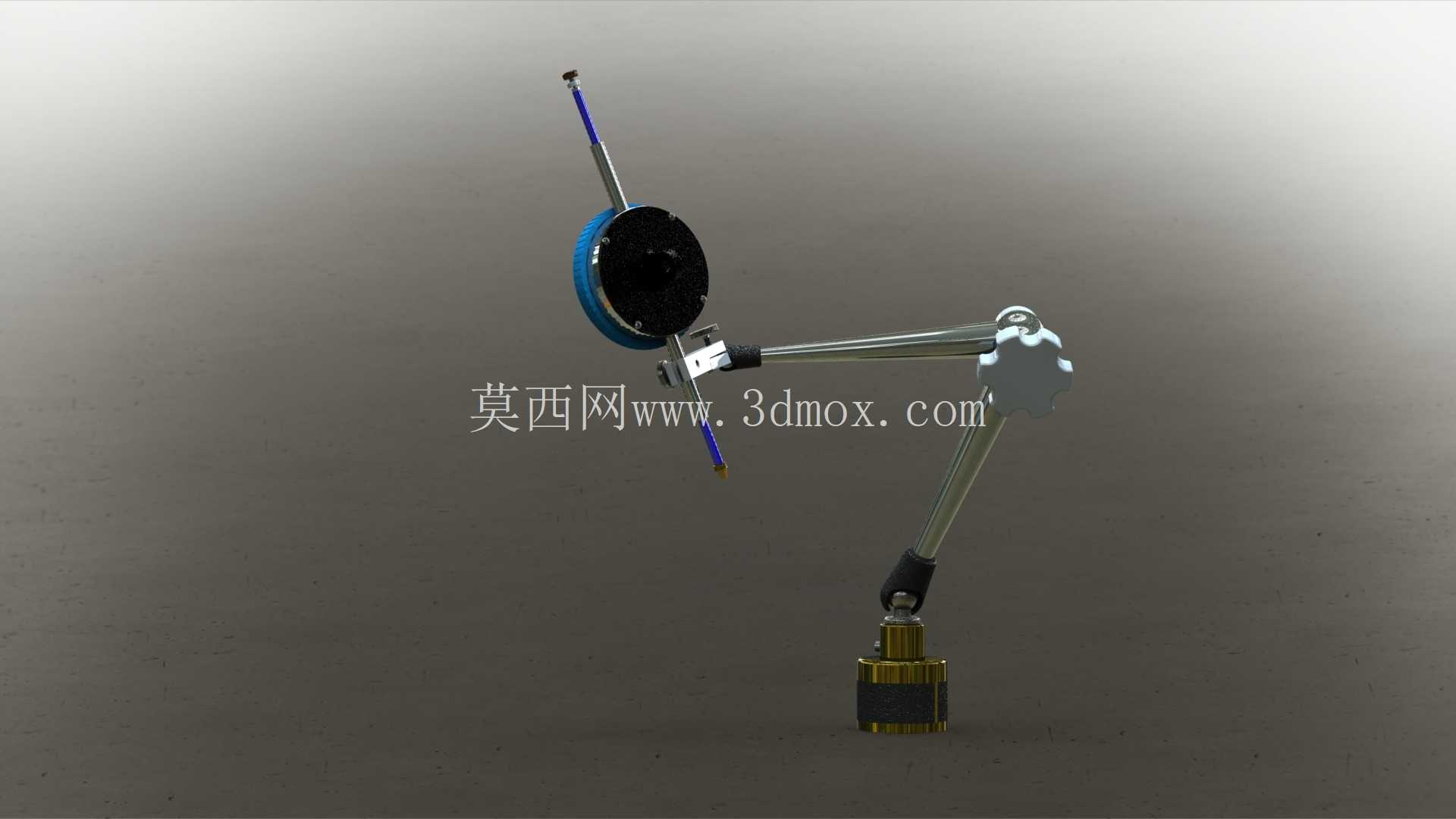

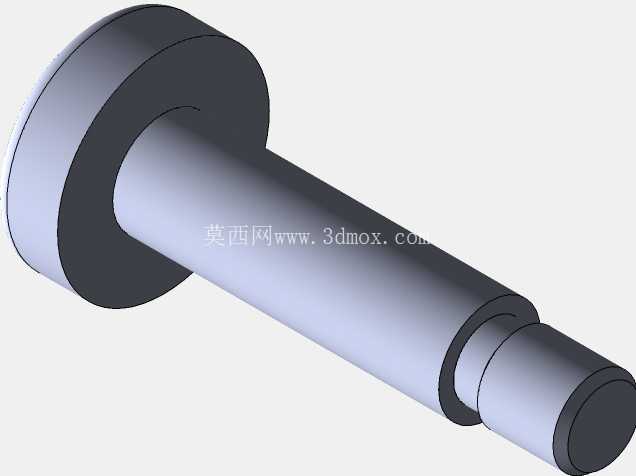

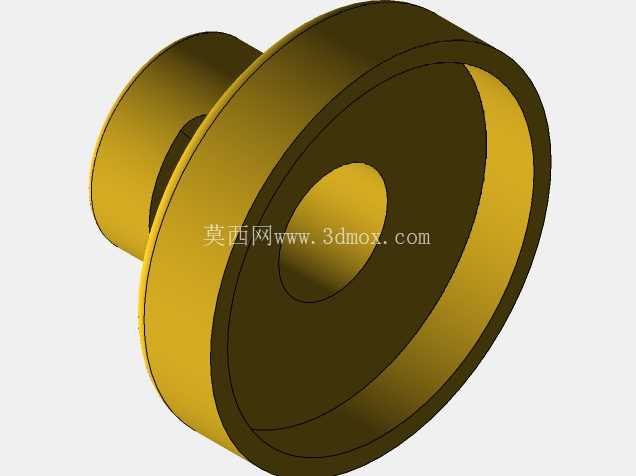

整个支座的结构分为三个核心功能段：最底部的磁性基座、中间的多关节可调臂架、顶端的百分表装夹端。磁性基座内部采用旋转磁钢的通断结构，不需要外接电源，转动基座侧面的开关就能切换磁路状态，吸合状态下可以提供足够的附着力，保证测量过程中表架不会出现滑移，避免测量数据出现偏差；断开磁路时基座表面剩磁极小，移位时不会刮伤工件的已加工表面，也不会吸附铁屑影响后续使用。中间的可调臂架采用多段铰接式金属杆结构，每处铰接位置都带锁紧结构，调整臂架角度时可以先松开锁紧旋钮，把百分表的测头调整到需要接触的测量位置，再逐段锁紧铰接点，保证臂架有足够的刚性，测量时不会因为测头的接触压力出现形变偏移。臂架的关节转动范围覆盖了空间内的多角度调整需求，既可以伸长臂架测量远离基座吸附面的点位，也可以折叠臂架在狭小空间内完成测量，不需要额外加装延长杆。

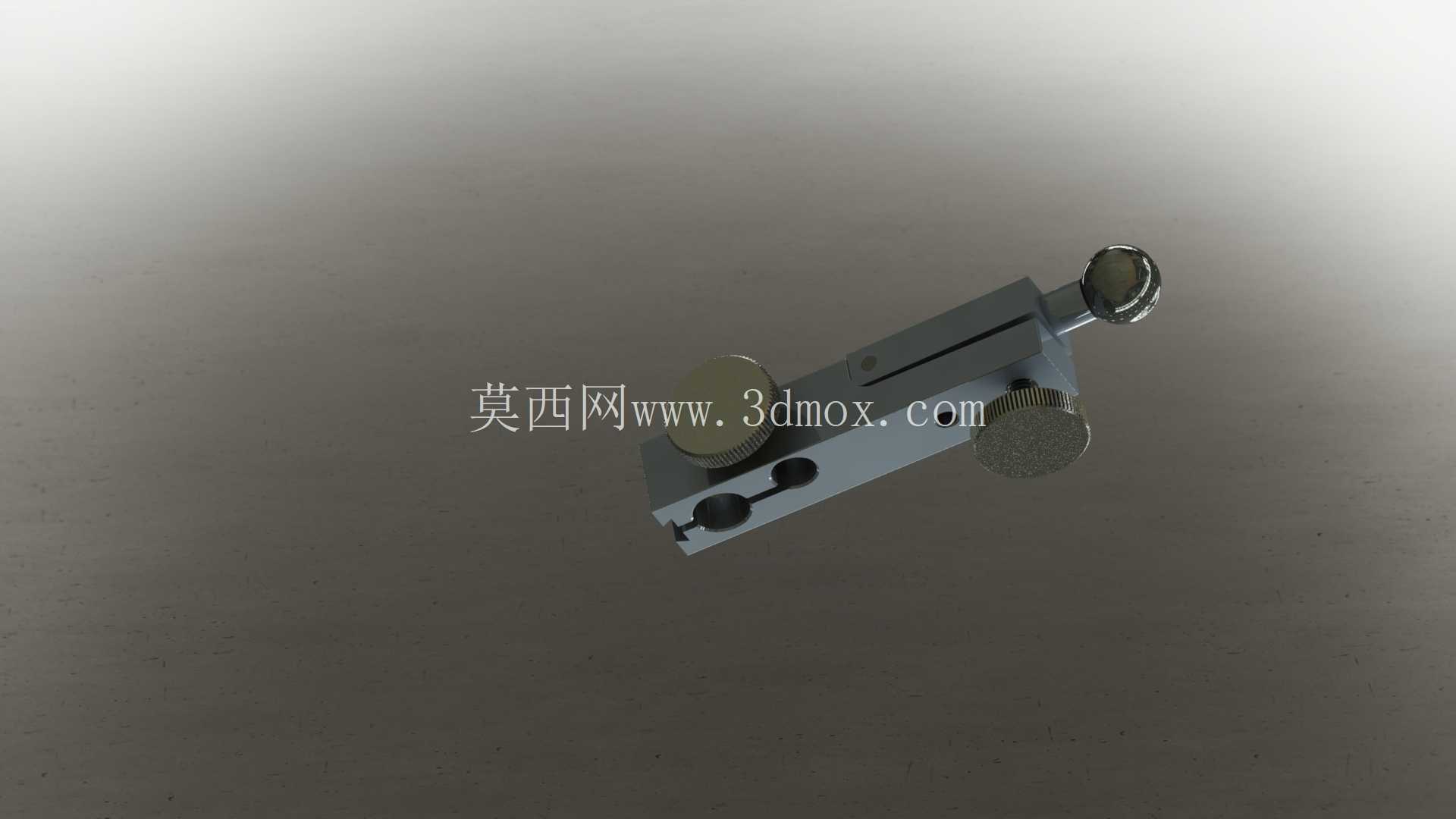

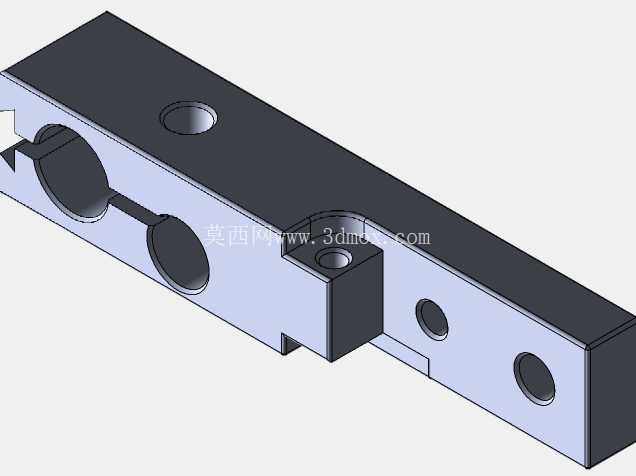

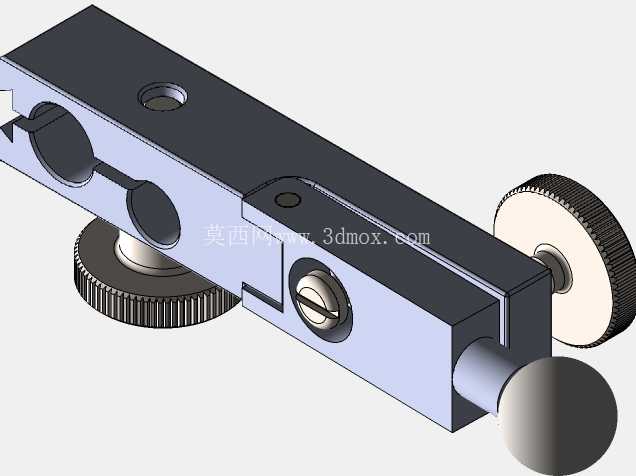

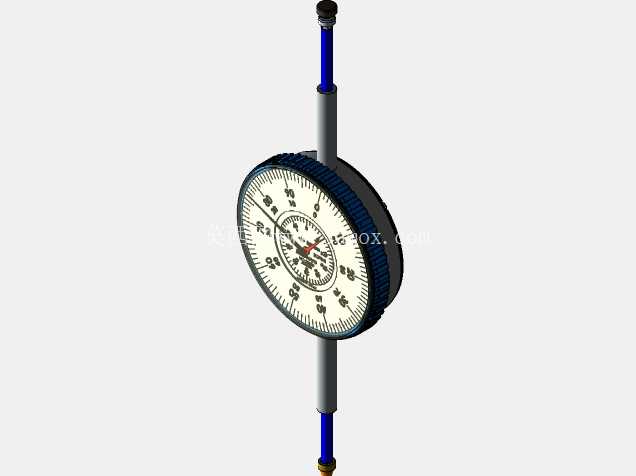

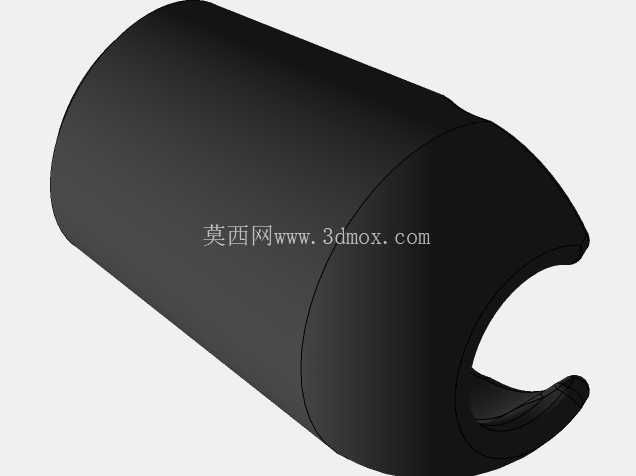

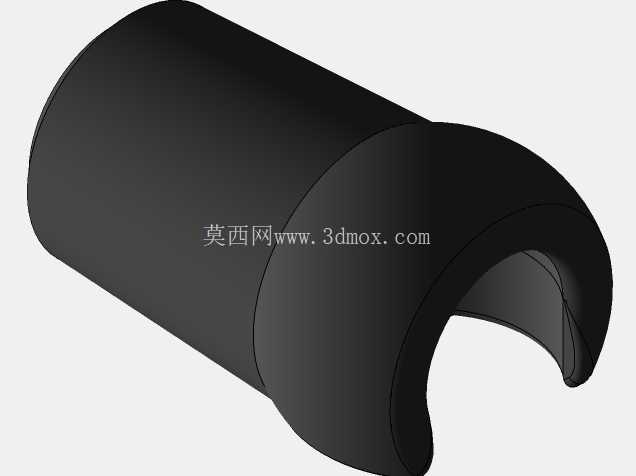

顶端的装夹端采用通用的夹头结构，可以适配标准杆径的百分表、杠杆百分表，夹头的锁紧螺丝可以调整夹持力度，装夹表具时不会夹伤表杆，也能保证表具固定后不会出现转动、下滑的问题。百分表的测头垂直于被测表面是保证测量精度的核心要点，这套臂架的调整结构可以在三个维度上微调表具的角度，让测头始终保持垂直接触状态，减少测量角度带来的系统误差。

从安装边界来看，磁性基座的底面为平整的加工面，吸附时要求被测安装面的平面度不低于Ra3.2，表面没有凸起的焊渣、氧化皮，否则会出现磁吸力不足、表架倾斜的问题；臂架完全展开时的测量半径可以覆盖基座周边300mm左右的范围，完全收拢时整体占用空间不足150mm，可以放进钳工常用的工具盒内随身携带。在实际使用场景里，这类表架常用来检测轴类零件的径向圆跳动、机床导轨的直线度、工装夹具的装夹同轴度，也可以在设备维修时用来检测主轴的窜动量、装配面的平行度，相比固定式测量支架，它的架设效率更高，不需要提前制作安装基础，在单件小批量加工、设备抢修、现场质检的场景里优势非常明显。

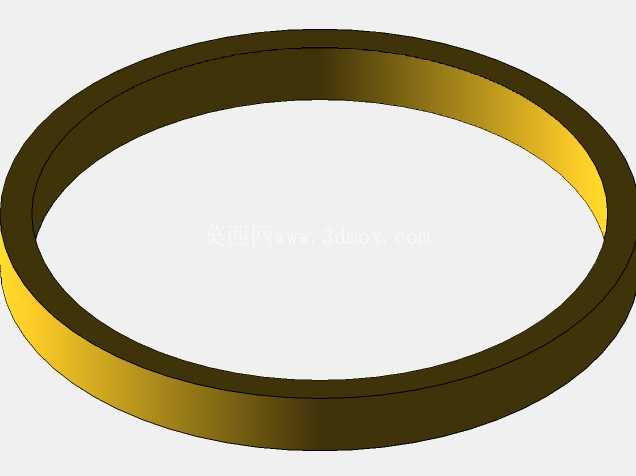

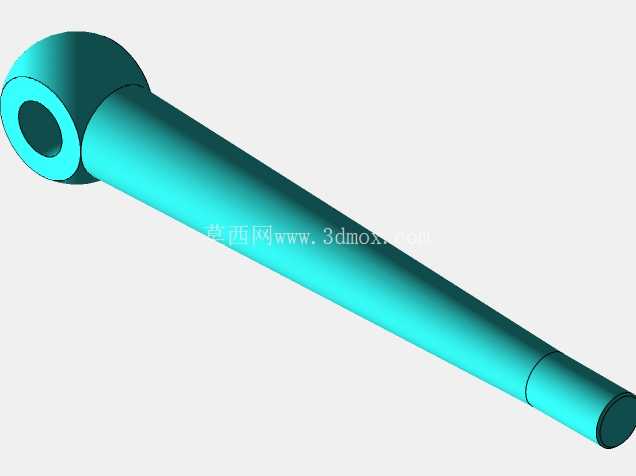

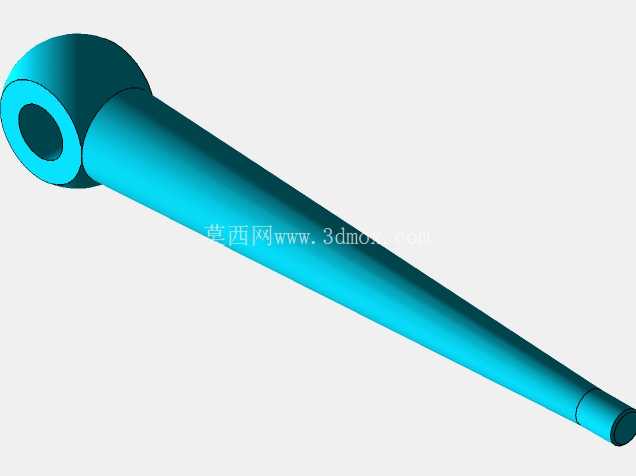

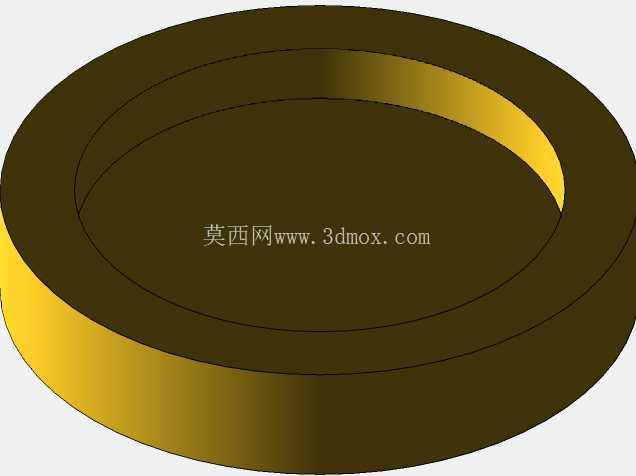

设计这类结构时，核心要平衡两个矛盾点：一是臂架的调整灵活性，二是锁紧后的结构刚性。如果臂架的关节阻尼过小，锁紧后容易出现点头偏移，测量时表针会出现缓慢漂移，数据可靠性差；如果阻尼过大，调整角度时需要用很大的力气，很难精准把测头对准测量点位。因此每处铰接位置的锁紧结构都采用了锥面配合的锁紧方式，锁紧时接触面均匀受力，不会出现局部应力集中导致的臂架偏移，同时金属臂杆采用空心镀铬结构，既减轻了整体重量，也能保证足够的抗弯强度，避免臂架过长时出现自重下弯的问题。底座的磁钢选用高矫顽力的永磁材料，长期使用不会出现磁力衰减，外壳采用铜质隔磁结构，磁路闭合时不会在侧面产生漏磁，避免吸附周边的铁屑、螺丝等小零件影响操作。

在日常维护层面，这类测量支座不需要复杂的保养，使用后只要擦干净基座表面的铁屑和切削液，臂架的铰接点定期滴少量润滑油避免生锈，就可以长期保持使用精度；要注意的是磁性基座不能吸附在高温工件表面，温度超过150℃会导致永磁体退磁，失去吸附能力，同时臂架不要过度弯折超出关节的转动角度范围，否则会损坏内部的锁紧结构，导致架体无法固定。
