带快拆结构的L型气动管路连接接头

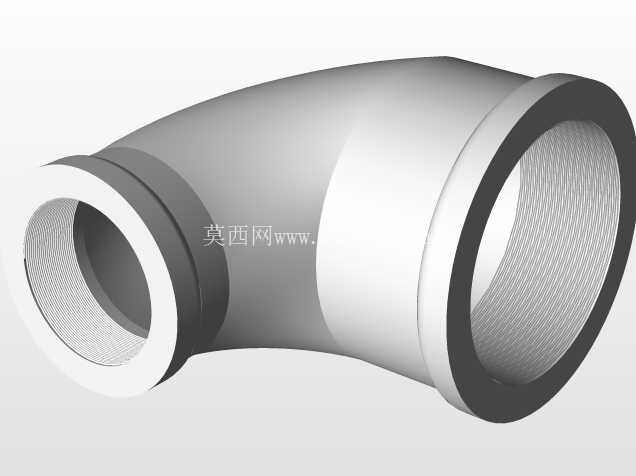

在气动系统的管路布设场景中，尤其是设备内部走线空间受限、管路需要直角转向的工位，这类L型结构的气动快拆接头是管路排布中极为常用的连接件。不同于直通式接头仅能实现同轴管路的对接，L型的本体结构可以直接完成90度的管路转向，无需额外搭配直角弯头与两段直通接头拼接，既减少了管路连接的泄漏点数量，也能压缩管路安装所占用的空间，在自动化生产线的气动阀岛排布、小型气动设备的内部气路搭建、工装夹具的气路连接场景中，这类接头的使用频率极高。

从功能特性来看，这款接头集成了气动快拆锁紧结构，管路对接时无需额外使用卡套、密封胶或是管箍辅助固定，只要将符合外径公差要求的气动软管插入接头端，内部的弹性卡爪就会自动卡紧软管外壁，配合内置的丁腈橡胶密封圈实现端面密封，正常0.8MPa以内的气动工作压力下不会出现漏气、脱管的问题。需要拆卸管路时，只要按压接头端部的释放压环，卡爪就会向外张开松开软管，可直接拔出管路完成拆卸，整个拆装过程不需要额外工具，能大幅提升设备组装、后期维护换型的效率，在需要频繁调整气路布局的测试工位、快换工装场景下，这种快拆结构的优势尤为明显。

从设计思路层面拆解，接头的本体采用六角结构与外螺纹段结合的设计，六角台的对边尺寸符合标准紧固件的扳手适配公差，安装时可以用普通开口扳手或是活动扳手卡住六角位施加扭矩，将螺纹端拧入对应的阀块、气缸或是设备面板的安装螺纹孔中，避免安装过程中整个接头跟转无法锁紧。螺纹段的长度经过匹配设计，拧入标准深度的螺纹孔后，六角台的端面刚好能贴合安装面，配合螺纹上缠绕的生料带或是预置的密封圈，就能实现螺纹端的静密封。接头的快拆端与螺纹端采用垂直布局，内部的气路通道做了平滑的圆弧过渡，没有直角锐边，压缩空气通过时不会产生明显的节流效应，也能避免高速气流长期冲刷直角棱边产生的啸叫与压损，保证气路的供气压力稳定。

关于安装边界与尺寸适配，这款接头的外螺纹为标准公制气动细牙螺纹，适配行业内通用的气动元件安装螺纹孔，不需要特殊定制对应的安装位。六角台的外径小于快拆端的最大外径，安装时只要预留出扳手操作的空间，以及按压释放压环所需的手指操作空间即可，不需要额外预留过大的安装间隙。快拆端适配的软管外径为行业通用的标准气动软管尺寸，对应的软管内径可以根据实际气路流量需求选择，只要外径公差在允许范围内，都能实现可靠的锁紧与密封。接头的整体长度与高度都经过紧凑化设计，L型转向处的壁厚满足1.5倍工作压力的强度要求，长期在气动系统常用的0.4-0.7MPa工作压力下使用不会出现开裂、变形问题，表面做了发黑防锈处理，在普通车间的非强腐蚀环境下可以长期使用，不会因为锈蚀导致卡爪卡滞、拆卸困难的问题。

在实际选型应用中，这类接头需要注意安装时的扭矩控制，不能用加长力臂过度拧紧，避免螺纹段受力过大出现裂纹，或是六角台变形压坏安装面的密封件。布设管路时，插入接头的软管端部需要剪平，不能有斜口、毛刺，避免插入时损坏内部的密封圈，导致使用过程中出现慢漏的问题。如果是用于有频繁往复运动的气路场景，比如连接气缸的活动管路，需要保证接头出口处的软管留有足够的弯曲半径，避免软管长期处于过小的弯折半径下出现折瘪、开裂，影响气路通畅。
