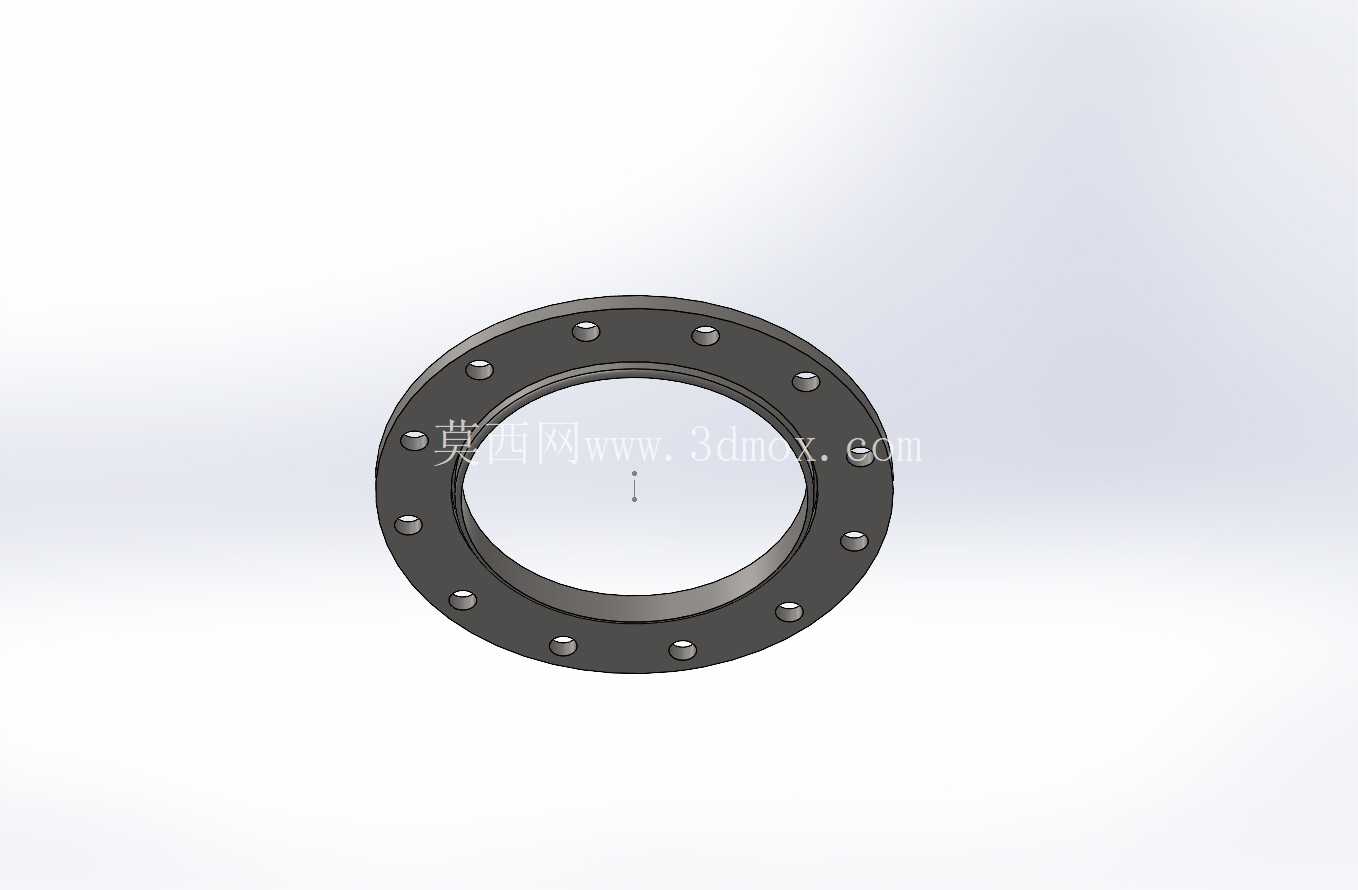

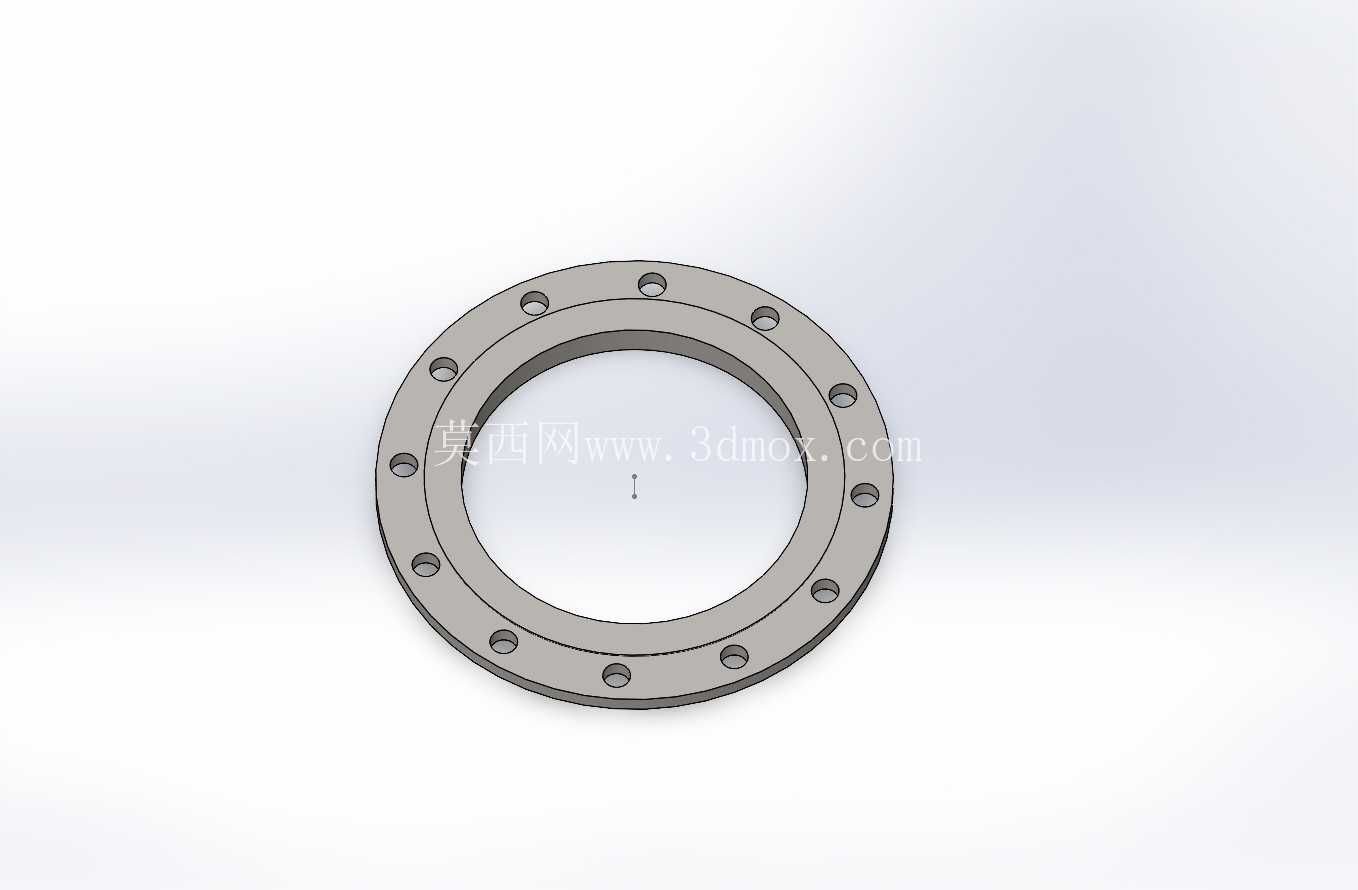

16英寸带背衬角面环法兰结构设计

　　在大口径工业管路系统的搭建与运维场景中，角面环法兰的选型与安装直接决定了管路连接段的密封可靠性与长期运行稳定性，这款16英寸规格带背衬结构的角面法兰，主要面向中高压工况下的金属管路对接需求，常见于化工流体输送、市政大口径给排水、油气集输管线以及大型工业设备的介质进出口连接位置。不同于普通平焊法兰的平面密封结构，角面环的密封面采用带倾斜角度的环面设计，能够在螺栓预紧力作用下，让密封垫片与法兰密封面形成更均匀的线接触压紧状态，相比平面密封结构，在同等螺栓扭矩下能获得更高的密封比压，有效降低介质泄漏风险，尤其适配带有一定温度波动、管路存在轻微径向偏移的安装场景。

　　背衬结构的设计是这款法兰的核心特点，在法兰主体与管路对接的内侧增设了一圈加厚的背衬环，这一结构并非冗余设计：一方面，背衬环能够在法兰与管道焊接时，分散焊接热输入带来的局部应力，避免法兰密封面因为焊接热变形出现平面度超差的问题，很多现场安装场景中，普通法兰焊接后密封面翘曲导致密封失效的问题十分常见，背衬环的存在相当于给法兰密封面提供了刚性支撑，大幅降低焊接变形量；另一方面，背衬环能够在管路内部介质高速冲刷时，保护法兰与管道的焊缝位置，避免含固体颗粒的介质长期直接冲刷焊缝造成焊缝磨蚀穿孔，延长连接段的使用寿命。

　　从结构尺寸设计来看，这款法兰的公称通径对应16英寸管路，法兰盘上均匀分布的螺栓孔采用跨中布置方式，孔位的分度圆直径、螺栓孔孔径均匹配对应压力等级的管路连接标准，安装时无需额外扩孔或者调整孔位，能够直接与同规格的标准法兰、阀门设备进出口直接对接。法兰的整体厚度经过刚度校核，在额定压力工况下，螺栓预紧后法兰盘的最大挠曲变形量控制在密封允许的范围内，不会因为法兰刚度不足导致密封面外侧压紧力不足出现泄漏。角面密封环的角度经过反复优化，既保证垫片压紧时的接触应力满足密封要求，又避免角度过小导致垫片被过度挤压出现塑性变形，失去回弹补偿能力。

　　在实际安装使用中，这款带背衬的角面法兰对焊接工艺的兼容性更好，无论是采用手工电弧焊还是氩弧焊打底的焊接工艺，背衬环都能起到背面成型的衬垫作用，降低管道内侧焊缝的成型难度，减少焊缝内部出现未焊透、夹渣等缺陷的概率。对于管路系统存在轻微振动的工况，背衬环还能增加法兰与管道连接段的整体刚性，减少螺栓因为长期振动出现松动的概率，日常运维时的螺栓复紧周期可以适当延长。从建模细节来看，法兰所有的锐边都做了微小的倒钝处理，既符合实际加工的工艺要求，避免安装过程中锐边划伤密封垫片或者施工人员，也能减少应力集中点，避免法兰在长期承压过程中从锐边位置萌生疲劳裂纹。螺栓孔的位置度公差按照管路法兰的标准要求设置，保证多套法兰批量安装时的互换性，不会出现个别孔位错位无法穿入螺栓的问题。密封面的表面粗糙度要求匹配常用的金属缠绕垫片、非金属垫片的使用要求，不需要额外进行二次精加工就可以直接投入使用。在大口径管路的转弯、变径或者设备进出口位置，这类带背衬的角面法兰相比普通平焊法兰，能够在不增加过多法兰整体重量的前提下，大幅提升连接段的可靠性，尤其适合后期检修空间有限、不便于频繁更换密封垫片的安装位置，一次安装到位后可以实现长期无泄漏运行，降低管路系统的全生命周期运维成本。
