台式手动管钳夹持工装结构设计

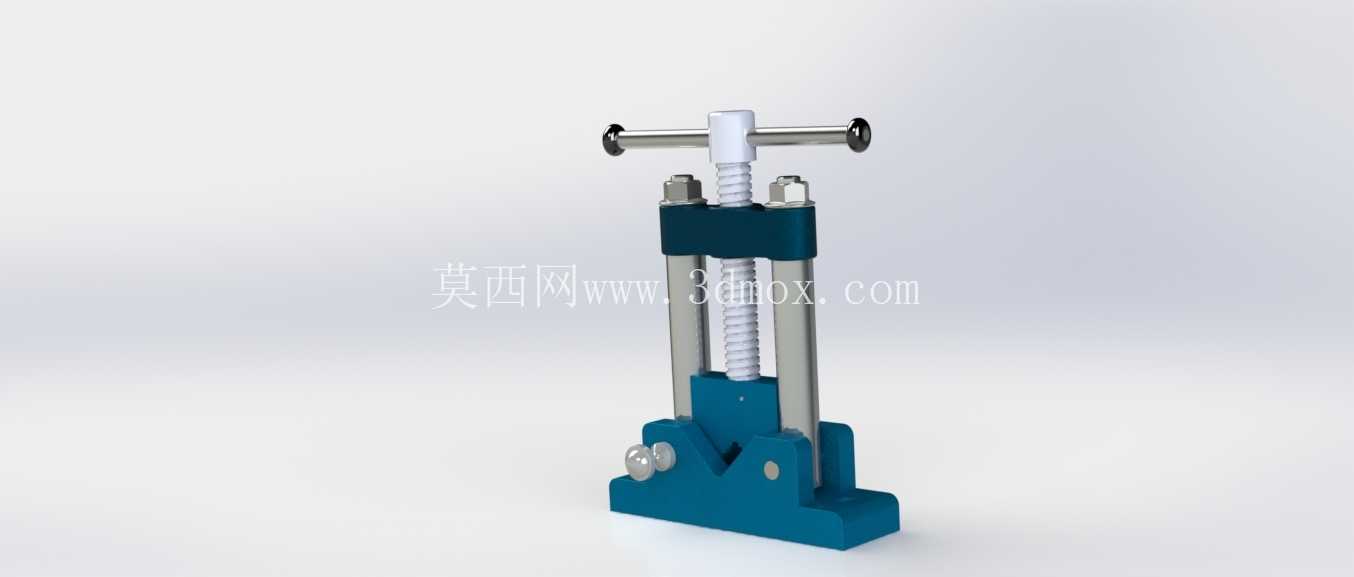

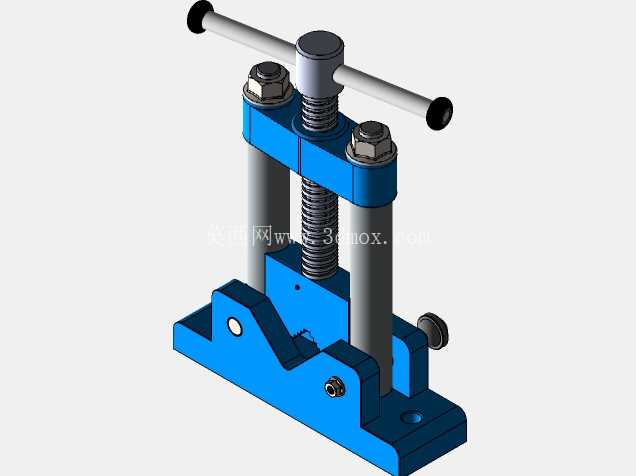

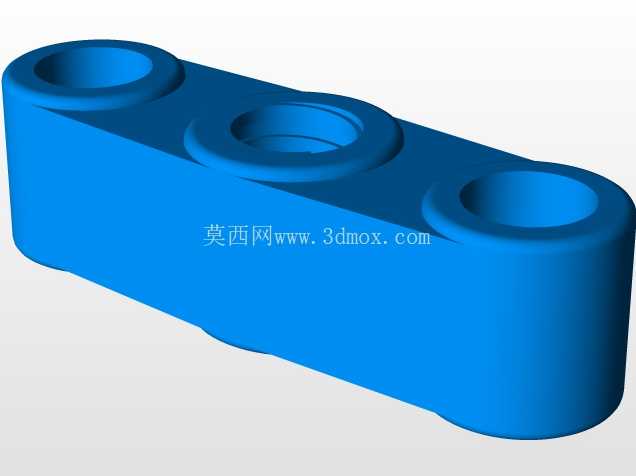

　　这款台式手动管钳主要面向管道安装、五金维修、小型机加工工位的管材夹持作业场景，区别于手持式管钳的便携属性，台式结构可提供更稳定的夹持基准，避免手持操作时的晃动偏差，在小口径金属管、硬质塑料管的套丝、切割、坡口打磨工序中，能为作业端提供可靠的固定支撑，降低操作人员的劳动强度。从功能特性来看，该管钳采用T型旋转手柄驱动梯形丝杆进给，丝杆与上压块做刚性连接，转动手柄时可带动上压块沿两侧导向光轴做垂直方向的直线运动，配合底座上的V型定位槽，可自适应不同直径的圆形管材，V型槽的夹角设计为90度，对直径6mm到50mm区间的圆管、圆棒类工件都能实现四点接触夹紧，夹持过程中不会出现工件偏转、打滑的问题。

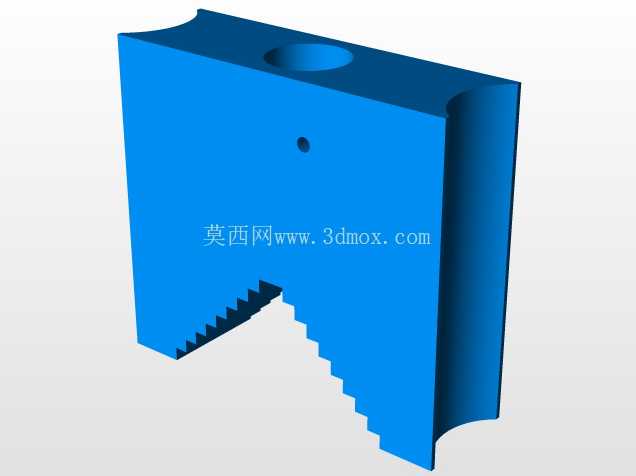

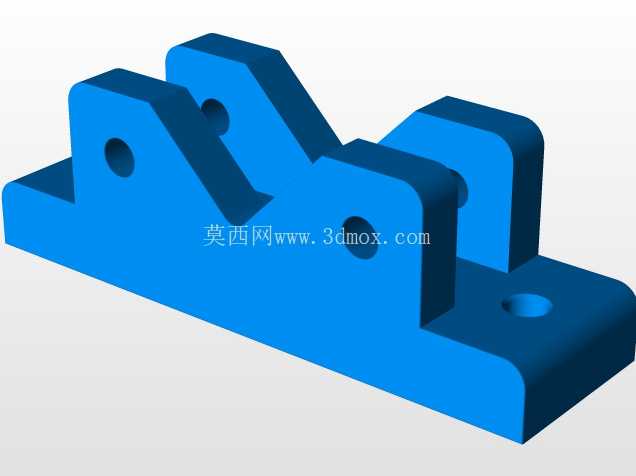

　　底座两侧设置的锁紧旋钮可在夹紧到位后锁止丝杆位置，避免作业过程中受振动影响出现夹头松脱的情况，上压块的接触端面做了滚花防滑处理，增大与工件表面的摩擦力，同时压块与工件接触的边缘做了R2圆角过渡，防止夹紧力过大时在薄壁管材表面留下压痕，影响管件的外观质量与装配密封性。设计过程中优先考虑了操作的人机工程性，T型手柄的握持长度设置为120mm，操作人员单手握持即可完成旋转进给操作，手柄两端套有防滑橡胶套，长时间操作不会出现硌手的问题；两侧导向光轴采用45号钢调质处理，表面硬度达到HRC28-32，与上压块内的滑动铜套配合，导向间隙控制在0.05mm以内，保证上压块上下运动时无卡滞、无偏摆，夹紧力始终垂直作用于工件轴线，不会对工件产生额外的侧向挤压力。从安装边界来看，该管钳的底座为整体铸铁铸造结构，底部预留了四个M8的安装沉孔，可直接通过螺栓固定在钳工工作台、专用工装架上，安装孔的中心距为120mm80mm，适配多数常规钳工台的安装孔位；整体设备的外形尺寸控制在长180mm、宽100mm、高320mm的范围内，不会占用过多的工位空间，工作台面到V型槽定位面的高度为120mm，操作人员坐姿作业时手臂可自然放置在工作台面完成操作，无需抬臂或弯腰，符合工位作业的人机尺寸要求。

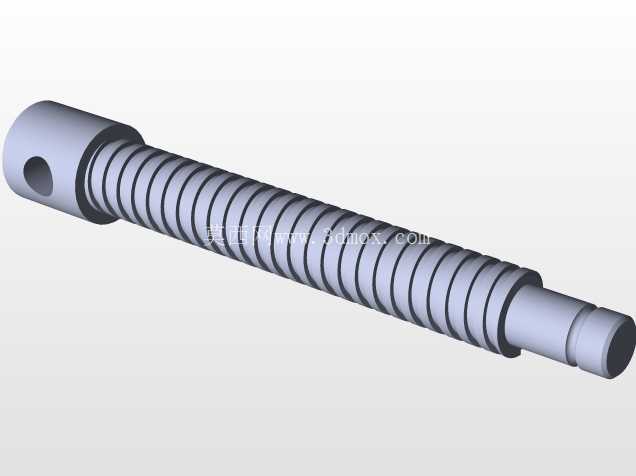

　　结构细节上，丝杆采用Tr123的梯形螺纹，具备自锁特性，即便不额外锁止锁紧旋钮，在承受常规作业的切削力、振动力时也不会出现夹头自行回退的问题，螺纹表面做了发黑防锈处理，日常使用中仅需定期涂抹少量润滑脂即可保证进给顺畅，维护成本极低。V型槽的槽底距离底座安装面的高度为20mm，装夹工件时工件的最低位置不会与工作台面发生干涉，可满足整根长管材贯穿装夹的需求，在进行长管道的分段加工时无需多次调整工件位置，可有效提升作业效率。上压块与丝杆的连接部位采用推力球轴承承载，转动手柄时的摩擦阻力更小，即便夹紧力达到3000N时，操作人员仍可轻松转动手柄完成夹紧与松脱操作，不会出现手柄拧不动的情况。

　　底座的V型槽表面同样做了防滑纹理处理，与上压块配合形成上下双向的防滑夹持面，针对表面光滑的不锈钢管、镀铬圆棒类工件也能提供足够的夹持摩擦力，避免加工过程中工件转动造成的刀具崩损、加工尺寸超差问题。整体结构没有复杂的传动部件，所有零部件都采用常规标准件与通用机加工件，生产制造难度低，后期易损件更换方便，导向铜套、锁紧旋钮、手柄套等易损件都可快速拆卸更换，无需整体报废设备，适合在五金维修车间、管道安装工地、小型五金加工作坊等场景长期使用。
