立式开门家用微波炉外观结构设计方案

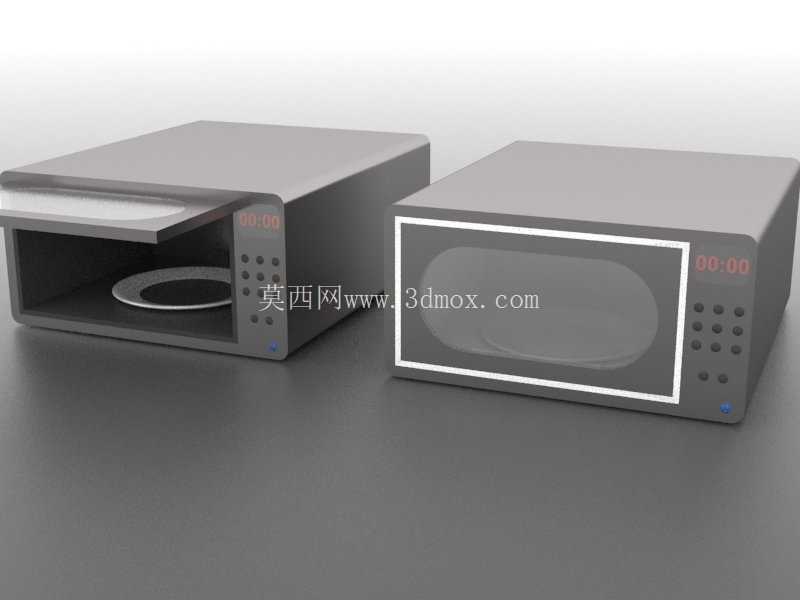

　　本次呈现的立式开门微波炉三维结构，核心围绕家用厨房场景的实际使用需求展开设计，区别于传统侧开式炉门结构，立式开门的结构逻辑充分考虑了小户型厨房的操作空间限制——当用户在灶台旁操作时，侧开炉门往往需要预留单侧400mm以上的开门回转空间，而立式上翻开门仅需预留炉门正前方的取放空间，开门动作不会与侧边的调料架、灶台锅具产生干涉，适配多数紧凑型住宅厨房的台面布局。从功能特性来看，该结构完整还原了微波炉的核心功能分区：炉腔内部预留了标准315mm直径转盘的安装位，转盘下方的驱动电机安装槽、微波馈入口的避让位都做了精准的结构预留，炉门内侧的金属屏蔽网压合槽、门体铰链的安装轴孔都按照实际量产的装配公差做了间隙设计，避免建模阶段出现装配干涉问题。

　　控制面板区域设置在炉体右侧，按键阵列的排布符合日常操作的人机工程逻辑，常用的启动、停止按键布置在拇指自然覆盖的区域，时间调节旋钮的位置预留了足够的手指操作空间，不会出现操作时磕碰手腕的问题。设计思路上，整体外壳采用0.6mm冷轧钢板折弯成型的结构逻辑，外壳的拼接缝隙预留了0.3mm的装配公差，炉门的观察窗采用耐高温钢化玻璃内嵌结构，玻璃与门框之间的密封胶条安装槽做了台阶式设计，既可以保证微波屏蔽的密封性，也能避免日常使用中汤汁渗入炉体内部。

　　外形尺寸方面，整体炉体的长宽高控制在500mm380mm290mm的常规家用尺寸范围内，底部的四个支撑脚高度预留10mm，既可以保证炉体底部的通风散热间隙，也能适配多数厨房台面的防滑垫铺设需求，炉体后侧的散热孔排布避开了墙面插座的突出区域，安装时炉体后侧距离墙面预留50mm的散热间隙即可满足通风要求，不会出现因为贴墙太近导致散热不良的问题。炉门的铰链采用阻尼式结构设计，建模过程中对铰链的转动行程做了运动仿真验证，开门角度可以在0-90度区间任意位置悬停，用户取放大型餐具时不需要全程手扶炉门，关闭时阻尼结构可以缓冲炉门的冲击力，避免大力关门导致的炉体移位、玻璃震裂问题。

　　炉腔内部的边角做了R15mm的圆弧过渡，既方便日常使用后的清洁擦拭，也能减少微波在腔体内的不规则反射，提升加热均匀性。炉体右侧的控制板安装腔预留了线束走线的卡槽，高压变压器、磁控管的安装位都做了对应的散热风道引导，风道从炉体底部进风，经过核心发热部件后从后侧排出，避免热风直吹墙面导致的墙面泛黄问题。从结构建模的细节来看，所有的卡扣连接位、螺丝安装柱都做了对应的拔模斜度处理，外壳注塑件的壁厚控制在2.5mm均匀厚度，避免注塑生产时出现缩痕、翘曲问题，炉门的把手采用内嵌式设计，不会额外增加炉体的整体宽度，搬运、嵌入橱柜时不会因为把手突出产生卡滞。
