压缩空气供应用自动软管卷盘结构设计

在汽车维修工位、工业装配产线、小型机加工车间的压缩空气气路布设场景中，软管随意拖拽落地是长期存在的工程痛点——地面油污附着会加速橡胶软管表层老化开裂，人员往来踩踏、转运推车碾压极易造成管壁破损漏气，作业结束后软管随意盘绕还会占用通行空间，带来绊倒磕碰的安全隐患，这款适配压缩空气供应场景的自动软管卷盘，正是针对这类实际工况开发的气路配套部件。

从实际使用逻辑出发，这款卷盘的核心功能是实现压缩空气软管的自动收纳与定长拉出锁止：作业人员根据工位与气源点的距离拉出对应长度的软管时，卷盘内部的卷簧会同步蓄能，当软管拉至所需长度后，内置的棘轮锁止机构会自动卡合，固定当前伸出长度，避免软管在作业过程中受卷簧回拉力回缩；作业完成后只需轻拉软管触发锁止脱开，卷簧释放蓄能即可带动卷盘转动，将软管均匀回卷收纳，全程无需人工盘绕整理，大幅降低气路整理的工作量。

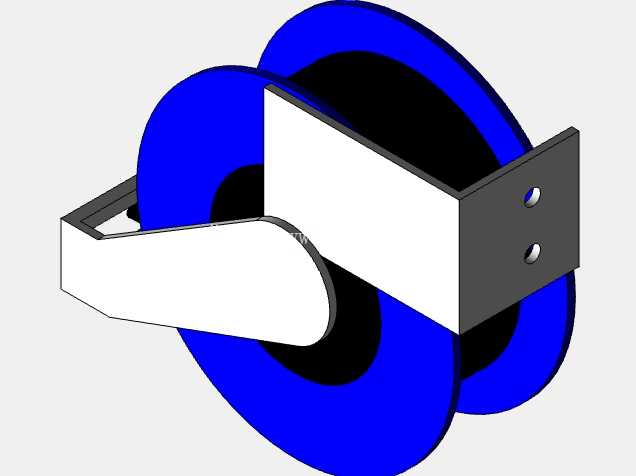

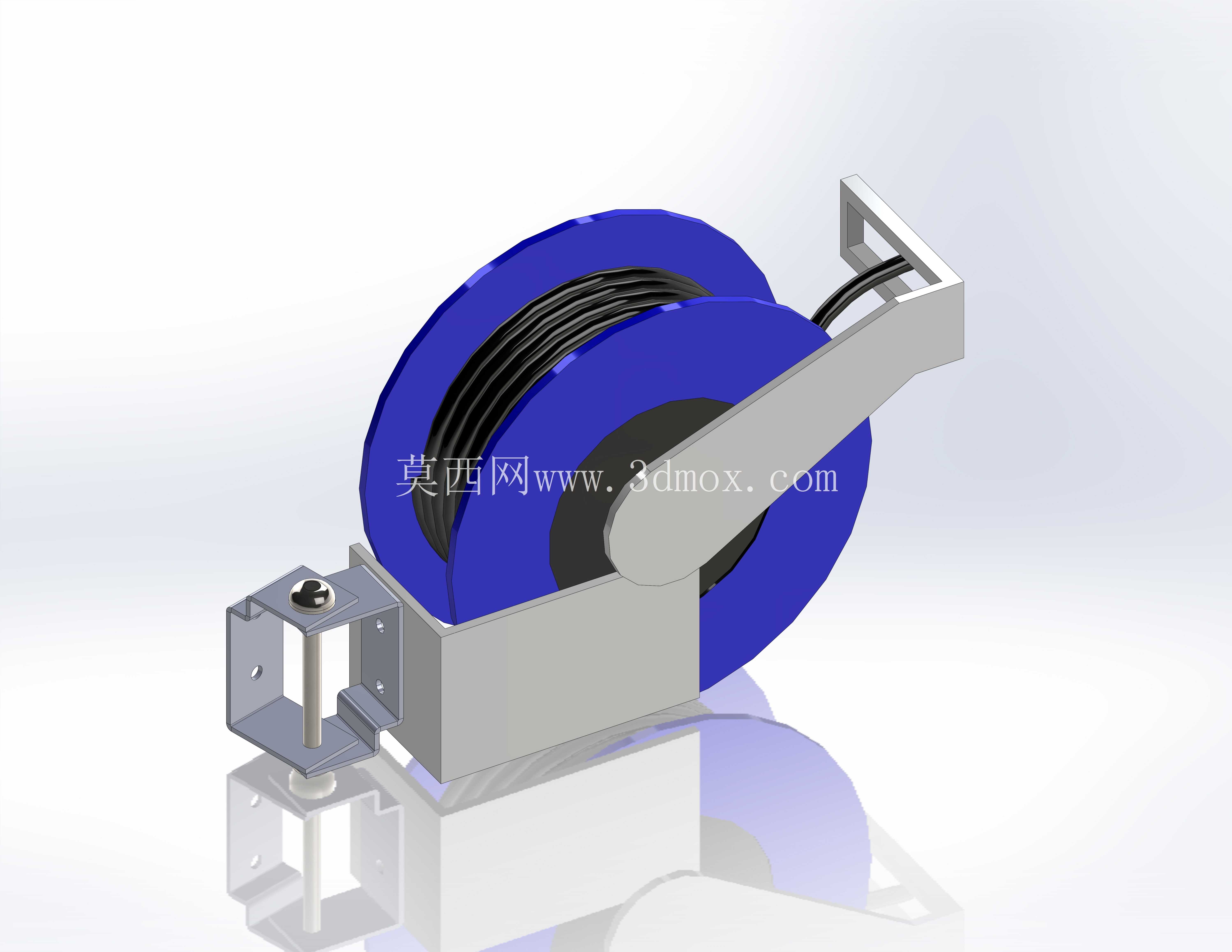

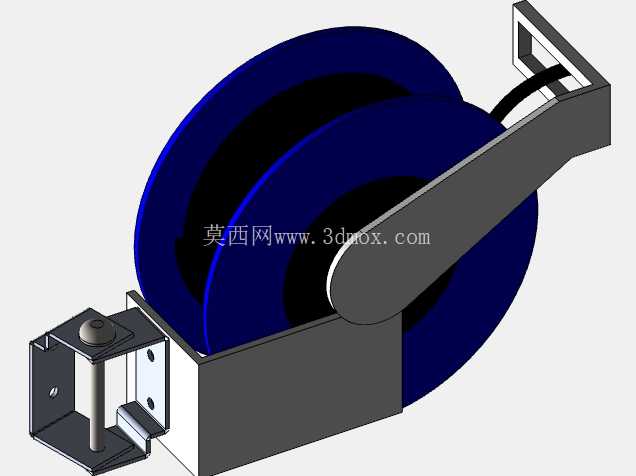

在结构设计层面，这款卷盘采用立式同轴布局，中心为固定的气路转轴，转轴内部加工有贯通的气路通道，一端连接车间固定压缩空气管路，另一端通过旋转密封接头与卷绕在盘体上的软管连通，旋转密封件采用低摩擦耐磨材质，既保证卷盘转动过程中不会出现压缩空气泄漏，又能避免长期转动造成的密封件过度磨损，延长部件使用寿命。卷盘的上下限位盘采用等直径圆形结构，边缘做圆弧过渡处理，回卷过程中软管不会被盘体边缘卡滞剐蹭，保证软管能够逐层均匀排布在卷盘容腔内，不会出现乱管、叠压的问题。顶部的蘑菇形端盖一方面作为内部卷簧、棘轮机构的防护外壳，阻挡车间内的金属切屑、焊接飞溅、油污灰尘进入卷盘内部造成机构卡滞，另一方面圆润的外形也避免人员磕碰时造成划伤，适配车间复杂的作业环境。底部的圆形安装底座预留了标准安装孔位，可直接通过膨胀螺栓固定在墙面、工位立柱或者设备支架上，安装面与卷盘主体保持垂直，保证卷盘转动时的同轴度，避免长期偏载造成转轴磨损。

从安装边界与尺寸适配来看，这款卷盘的整体径向尺寸控制在适配8-12mm内径压缩空气软管的范围，容管长度可覆盖常规10-15米的作业半径需求，完全满足单个维修工位或者装配工位的压缩空气使用范围，安装时只需保证底座安装面的平面度误差不超过2mm，转轴垂直度偏差不大于1°，即可保证卷盘长期顺畅转动，不会出现卡滞、偏磨问题。气路接口采用通用的标准管螺纹，可直接与车间现有压缩空气管路快速对接，无需额外加工转换接头，降低现场安装的改造成本。

在实际选型适配过程中，这类卷盘需要匹配车间压缩空气的常规工作压力，内部气路通道的通径设计要保证压缩空气输送过程中的压力损失控制在允许范围内，避免因为通径过小造成终端气动工具的工作压力不足，影响装配、打磨、吹扫等作业的效率。卷簧的扭矩参数经过匹配调校，回卷拉力既能够保证软管顺畅回卷，又不会因为拉力过大造成软管拉出时操作费力，同时回卷到末端时带有阻尼缓冲，避免软管接头快速回弹撞击卷盘造成接头损坏或者人员碰伤。棘轮锁止机构的锁止档位间隔经过优化，拉出过程中每隔0.5米左右即可实现锁止，作业人员可根据实际作业距离灵活调整软管伸出长度，避免过长的软管拖落在地面。

不同于民用场景的水管卷盘，压缩空气用卷盘对密封性能、结构强度的要求更高，这款卷盘的所有承压部件都经过耐压验证，可承受常规车间压缩空气系统1MPa以内的工作压力，不会出现承压破裂的问题。外壳与盘体采用高强度工程材质，重量较轻同时具备优异的抗冲击、耐油污性能，在车间复杂环境下长期使用不会出现锈蚀、脆裂问题。在三维建模过程中，这款模型完整还原了卷盘的内部转轴、卷簧腔、棘轮机构的装配关系，以及外部安装底座、防护端盖、软管排布的细节结构，可直接用于车间气路布设的三维布局仿真，验证卷盘安装位置与作业范围的匹配度，也可作为同类卷盘产品结构优化设计的参考基准，帮助结构设计人员快速理解自动卷盘的工作原理与装配逻辑，缩短同类产品的开发周期。在产线规划阶段，通过导入该模型进行工位布局验证，可提前预判软管拉出范围与周边设备、通道的干涉情况，优化卷盘的安装点位，避免后期安装完成后出现软管拉扯、与周边设备剐蹭的问题，提升产线布设的效率与合理性。
