工业棚组装焊接件框架结构设计

这套工业棚组装焊接件的框架结构，主要面向厂区临时仓储、户外设备防护、作业区遮阳挡雨这类实际工业场景，很多厂区在扩建临时物料存放区、给露天布置的泵组阀组做防护棚、或是设置户外焊接作业工位的遮护结构时，都会用到这类标准化的焊接框架。整个结构以型材作为主受力骨架，顶部和侧面的围护部分采用板材装配，所有连接节点均采用焊接工艺成型，兼顾结构刚性与现场组装的便捷性。

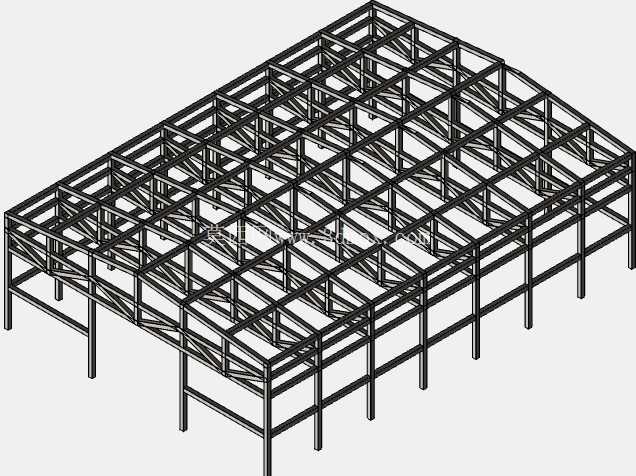

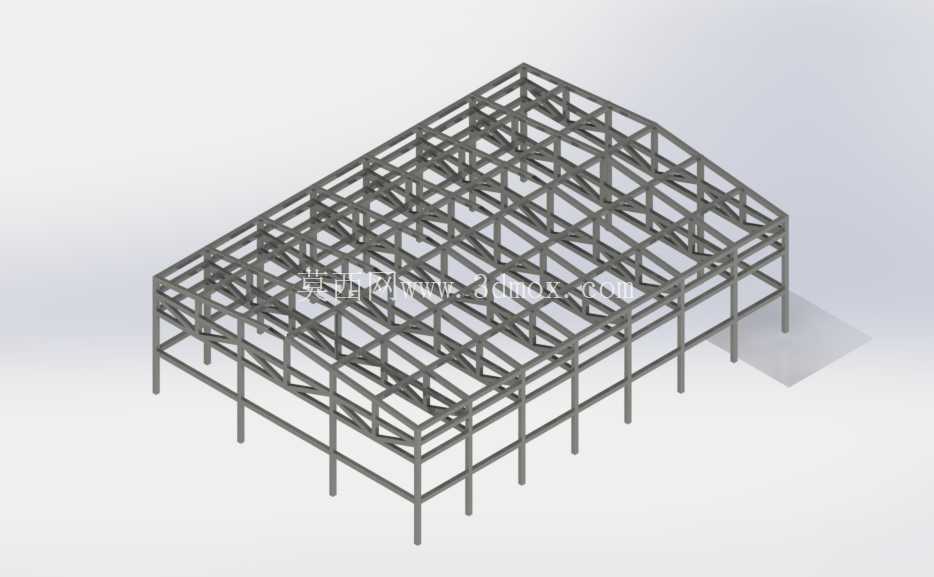

从受力逻辑来看，设计时优先考虑了竖向恒载与侧向风载的组合作用，竖向立柱采用等截面型材排布，柱距按照常规板材的模数设置，避免后期围护板材安装时出现额外裁切损耗，立柱底部预留了与基础预埋件焊接的连接段，不需要额外做复杂的铰接节点，现场施工时直接与预埋钢板满焊即可，能大幅缩短安装周期。顶部的桁架结构采用三角形腹杆排布，这种形式能在减少型材用量的前提下保证屋面的整体刚度，避免大跨度下出现明显挠度，屋面的坡度按照常规排水需求设置，不会出现积水积灰的问题，侧面的型材框架与主立柱之间采用连续角焊缝连接，保证侧向抗风时不会出现节点脱开的风险。

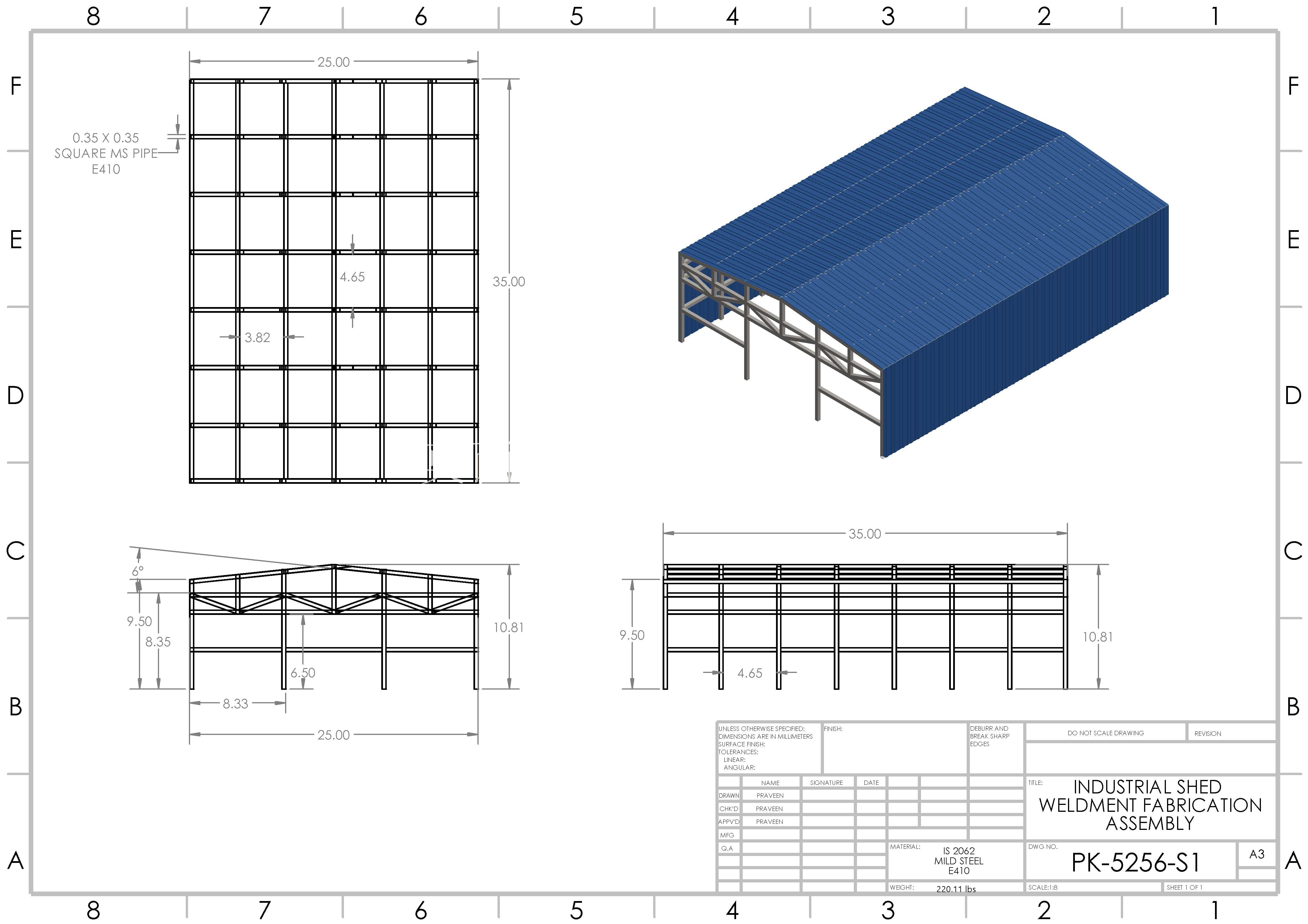

设计过程中特意规避了复杂的异形构件，所有型材均采用市场常规供货的标准规格，不需要单独开模定制，采购成本可控，焊接节点的设计也充分考虑了现场焊接的操作空间，所有焊缝位置都预留了足够的焊枪操作余量，不会出现死角位置无法施焊的情况。整个框架的外形尺寸按照常规工业场地的通用边界设计，横向与纵向的柱网间距适配多数厂区的预留场地尺寸，安装时不需要对现有场地做大规模改造，只要做简单的混凝土预埋点就能完成固定。

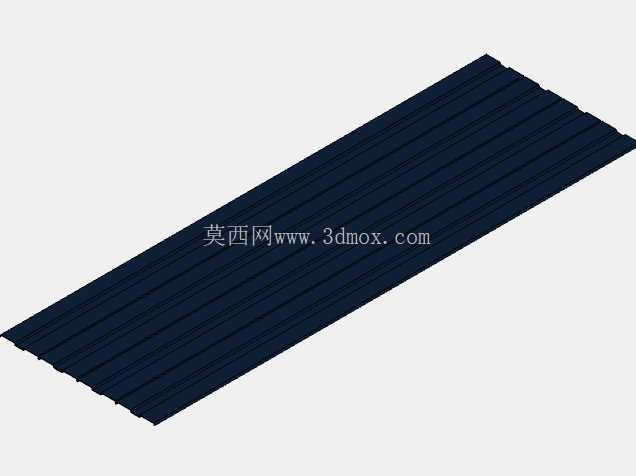

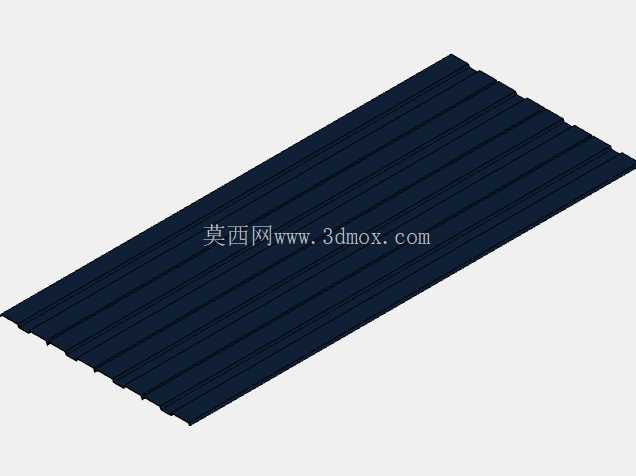

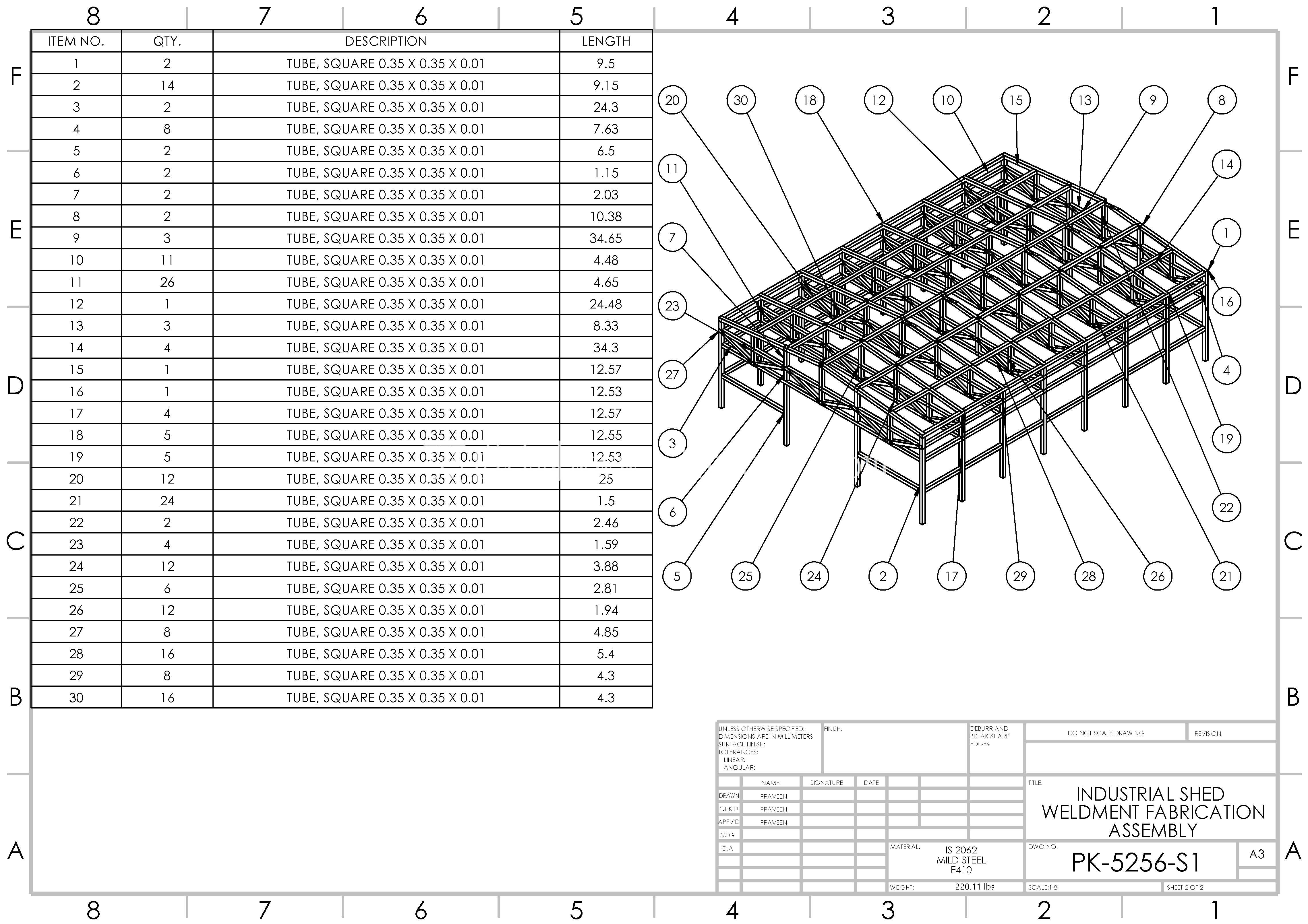

从装配逻辑来说，整个结构可以拆解为立柱片、屋面桁架、侧面连系梁几个独立的焊接组件，车间预制完成后运输到现场直接拼装焊接，不需要在现场进行大量的型材裁切与校正工作，能有效降低现场施工的安全风险，也能减少现场焊接的工作量。顶部和侧面的板材固定点位提前在型材上做了预留标记，安装板材时直接对准点位打自攻钉或者焊接压片即可，板材与型材框架之间预留了微小的伸缩间隙，避免温度变化时板材热胀冷缩出现起鼓变形的问题。

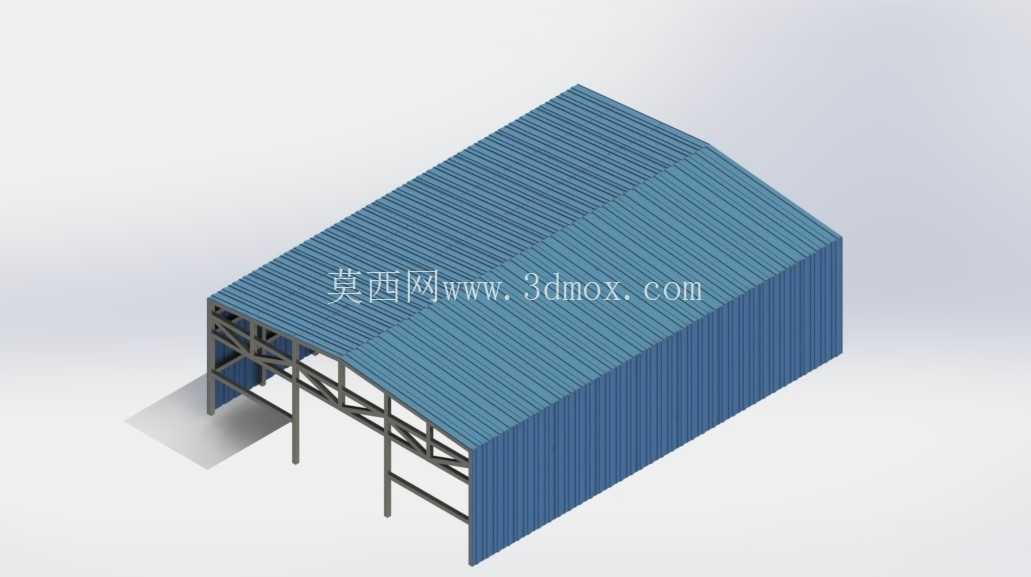

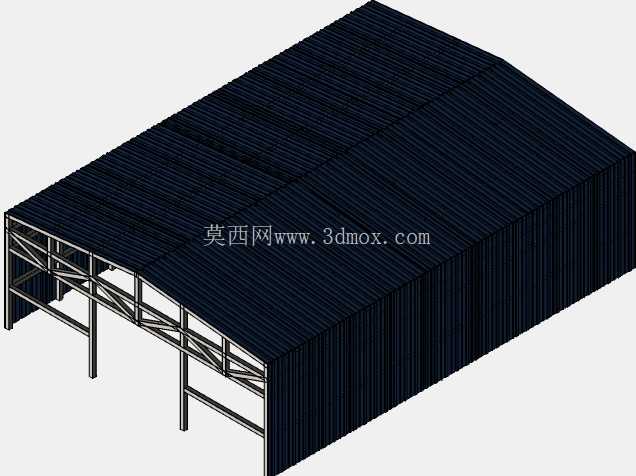

结构的抗腐蚀处理也做了对应考虑，所有焊接完成的构件在出厂前都可以做整体抛丸除锈后喷涂防锈漆，现场焊接完成后只需要对焊口位置做补漆处理即可，后期维护成本很低。针对不同的使用场景，侧面的围护板材可以根据需求替换，比如需要通风的场景可以换成镂空的格栅板，需要密闭防护的场景可以换成彩钢板或者阳光板，主框架不需要做任何改动就能适配不同的围护需求，通用性很强。

在建模过程中，所有型材的交接位置都做了相贯线处理，保证焊接时的贴合度，避免出现缝隙过大导致焊接强度不足的问题，立柱的垂直度、桁架的起拱值都按照钢结构施工规范的要求做了预设，实际生产时直接按照模型下料即可，不需要反复调整尺寸。整个结构没有多余的装饰性构件，所有型材都参与受力，材料利用率较高，不会出现冗余设计导致的成本浪费，对于需要快速搭建临时工业防护棚、仓储棚的场景来说，这套焊接框架的适配性非常高，既能满足结构强度要求，又能兼顾施工效率与成本控制。
