griffco背压式对立阀门结构设计

这款背压式对立结构阀门，主要应用在中小管径的流体输送管路系统中，常见于水处理药剂投加管路、实验室流体输送回路、小型化工加药系统这类需要稳定管路背压、防止流体虹吸倒流的工况场景。从实际使用需求来看，这类阀门的核心作用是在管路出口端维持设定的恒定背压，避免计量泵等输送设备因为出口压力过低出现流量不稳、虹吸自流的问题，同时两个呈直角对立布置的接口，能够适配管路直角转向的安装需求，减少管路中额外弯头配件的使用，降低管路沿程阻力与泄漏点数量。

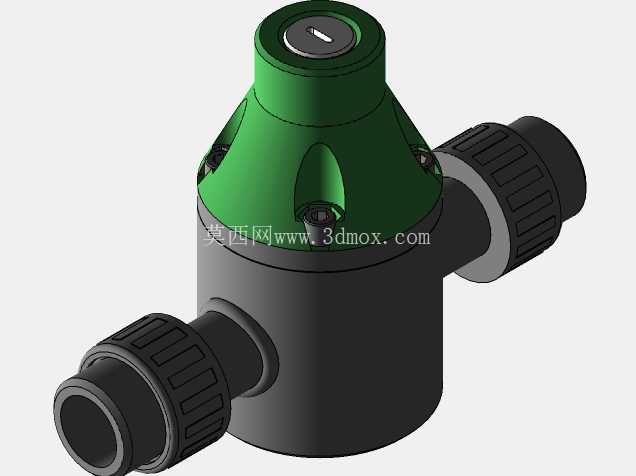

从结构设计思路来看，模型整体采用上下分舱的结构布局，下部为圆柱形的阀腔主体，两个带防滑棱的外螺纹/快插接口呈90度垂直布置在阀腔侧壁，接口处的防滑棱结构是为了安装时增大与扳手或者手拧接触面的摩擦力，不管是采用粘接、螺纹旋接还是快插连接，都能提供足够的施力位置，避免安装时阀腔受力不均出现开裂。上部的绿色锥台结构为压力调节舱，顶部设置一字调节槽，通过旋转顶部的调节件，可以改变内部弹簧的预紧力，从而调整阀门的开启背压阈值，锥台型的外壳设计一方面是为了给内部的弹簧、阀芯运动留出足够的行程空间，另一方面锥面的过渡结构能够降低流体在阀腔内的紊流程度，减少流体对阀体内壁的冲蚀。阀腔与上盖之间采用周向均匀布置的紧固件进行连接，这种连接方式可以保证密封面的压力均匀分布，避免出现局部密封不严导致的泄漏问题，同时也方便后期拆解维护，更换内部的密封件或者弹簧组件。

从安装边界尺寸来看，两个对立接口的中心轴线处于同一水平面，接口的外径尺寸适配常规的中小口径塑料管路，安装时需要保证阀体竖直放置，让顶部的调节机构处于垂直向上的状态，避免阀芯因为自重偏斜导致压力调节精度下降。阀体下部的圆柱形结构可以适配常规的管夹安装方式，不需要额外设计定制的安装支架，直接采用标准管夹就可以将阀体固定在安装面板或者管路支架上，降低安装配套成本。接口处的台阶结构是管路安装的定位止口，安装管路时只要将管路推到止口位置，就能保证插入深度符合密封要求，避免因为插入深度不足导致管路受压脱落。

从功能特性上看，这款阀门的过流部件采用圆滑过渡的流道设计，没有直角突变的流道结构，能够减少流体在阀内的滞留区域，避免输送含颗粒药剂或者易结晶流体时出现颗粒沉积、结晶堵塞的问题。阀芯采用直动式的结构设计，响应速度快，当管路压力超过设定背压时，阀芯会快速开启泄压，当管路压力低于设定值时，阀芯在弹簧力作用下快速关闭，能够有效维持管路压力的稳定，避免因为压力波动导致计量泵输出流量出现偏差。外壳采用不同颜色区分功能区域，下部深色的阀腔部分为过流承压主体，上部绿色的调节舱部分为压力调节组件，现场安装调试时可以快速识别调节部位，减少误操作的概率。顶部的一字调节槽采用标准一字螺丝刀的尺寸规格，现场调试时不需要专用工具，采用常规的一字螺丝刀就可以完成压力参数的调整，适配现场运维的实际工具条件。

在实际选型适配时，这种对立结构的背压阀特别适合安装空间紧凑的管路系统，因为两个接口呈直角布置，不需要额外预留弯头的安装空间，能够有效缩小管路集成模块的整体体积，在集成式加药装置、小型水处理设备的内部管路布局中，这种结构的阀门相比直通式背压阀加弯头的组合方案，能够节省至少三分之一的安装空间，同时减少两个连接点，降低系统的泄漏风险。建模过程中对接口的防滑棱、紧固件沉孔、顶部调节槽、流道过渡面都做了精确的还原，能够直接用于管路系统的装配干涉检查、安装模拟，也可以作为同类阀门结构优化设计的参考原型，在做管路布局设计时，可以直接调用该模型进行空间排布，提前验证安装操作空间是否足够，避免后期加工装配时出现部件干涉、操作空间不足的问题。
