对夹式高性能蝶阀工业结构设计

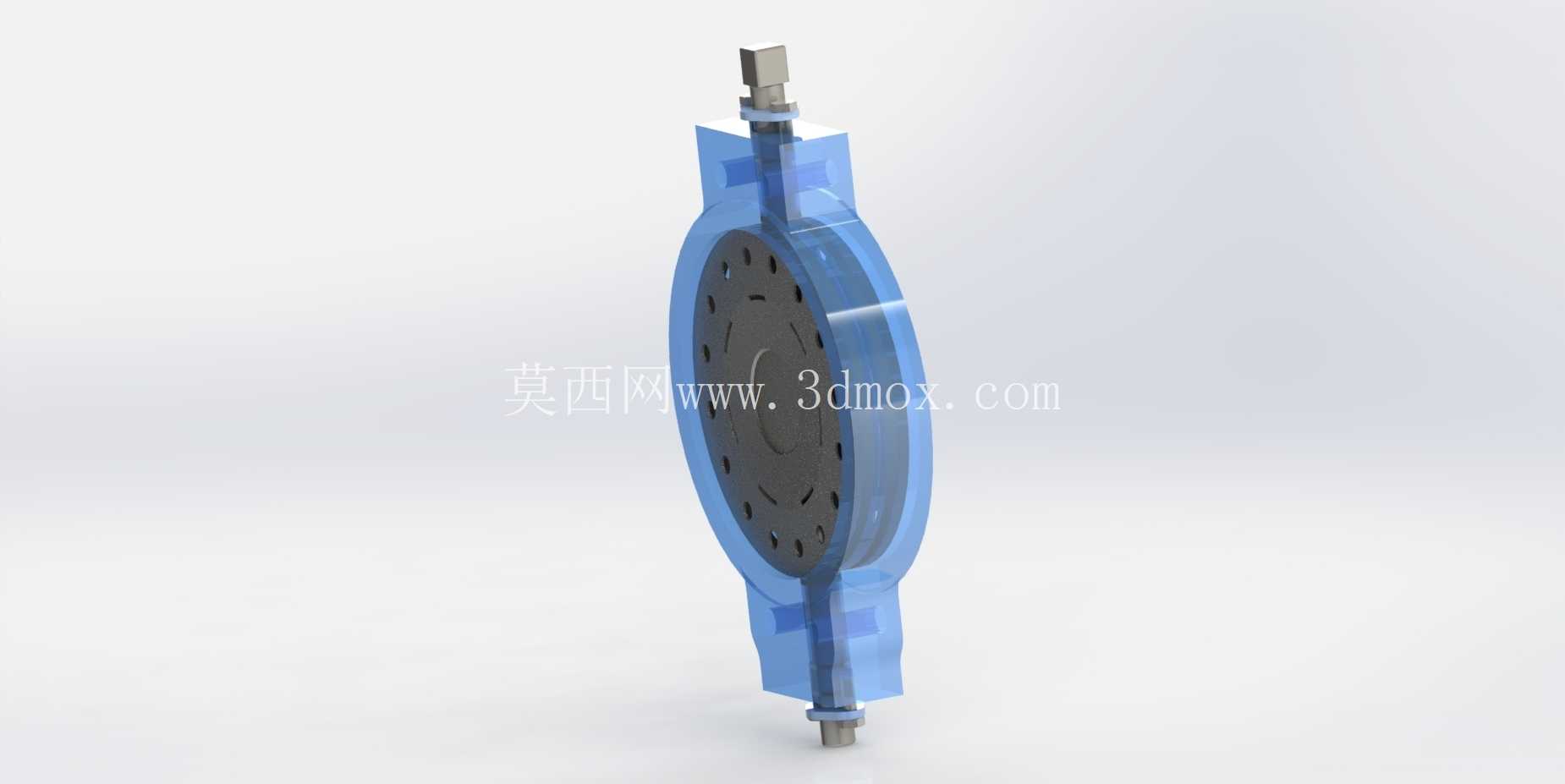

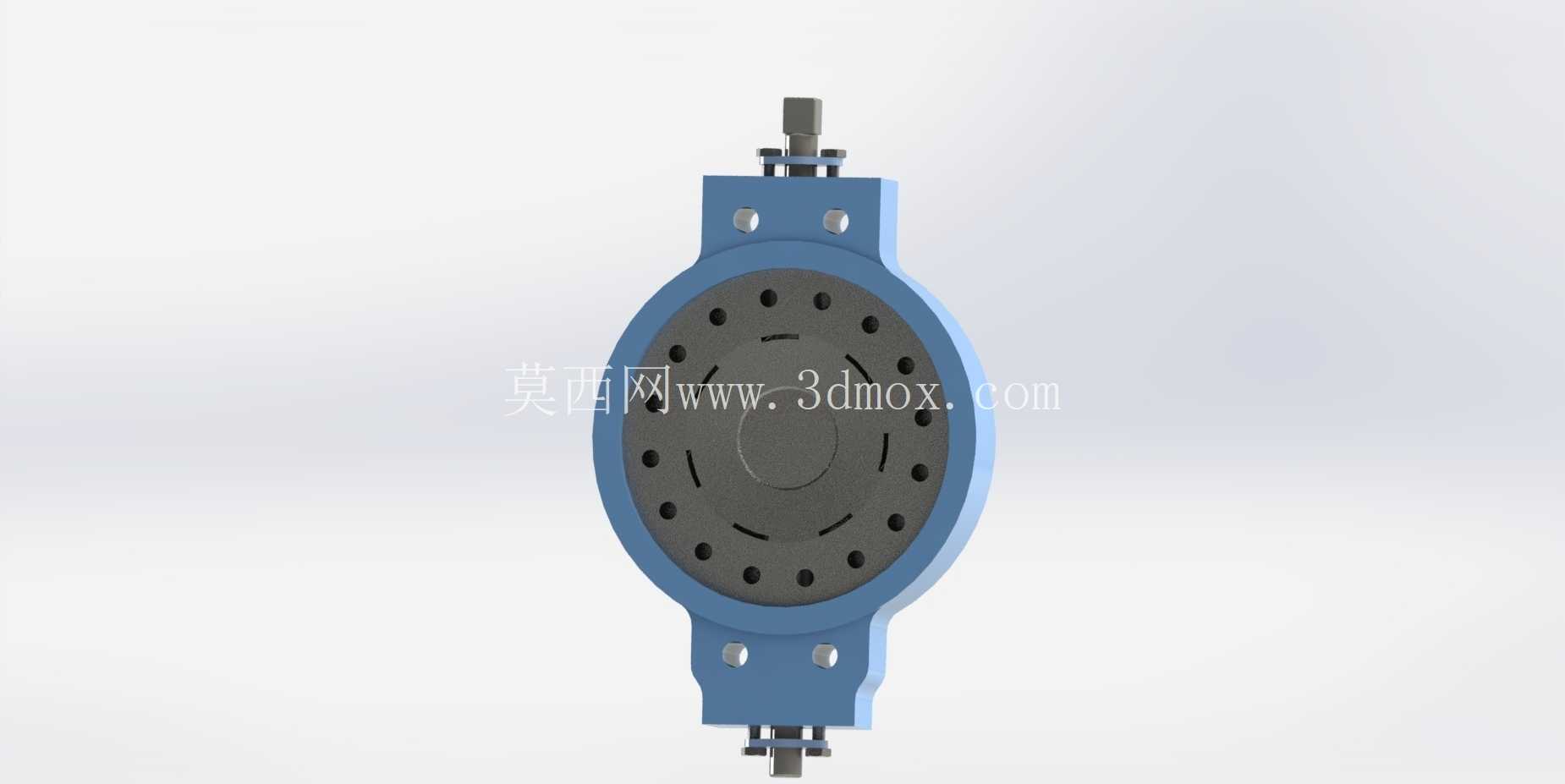

这款蝶阀的结构设计参考了主流工业流体控制场景的实际工况需求，整体采用对夹式安装结构，适配现有工业管路系统中PN10-PN16压力等级的法兰对接场景，阀体主体采用球墨铸铁材质的一体化铸造轮廓，上下两端预留对称的螺栓安装孔位，安装时无需额外焊接管路附件，直接通过对夹螺栓将阀体固定在两端管路法兰之间，安装边界可适配DN100-DN300区间的常规通径管路，阀体轴向安装尺寸较同通径法兰式蝶阀缩减40%左右，能够有效节省管路排布的轴向空间，适合在车间空间紧凑、管路排布密集的化工、市政给排水、暖通循环水系统中使用。

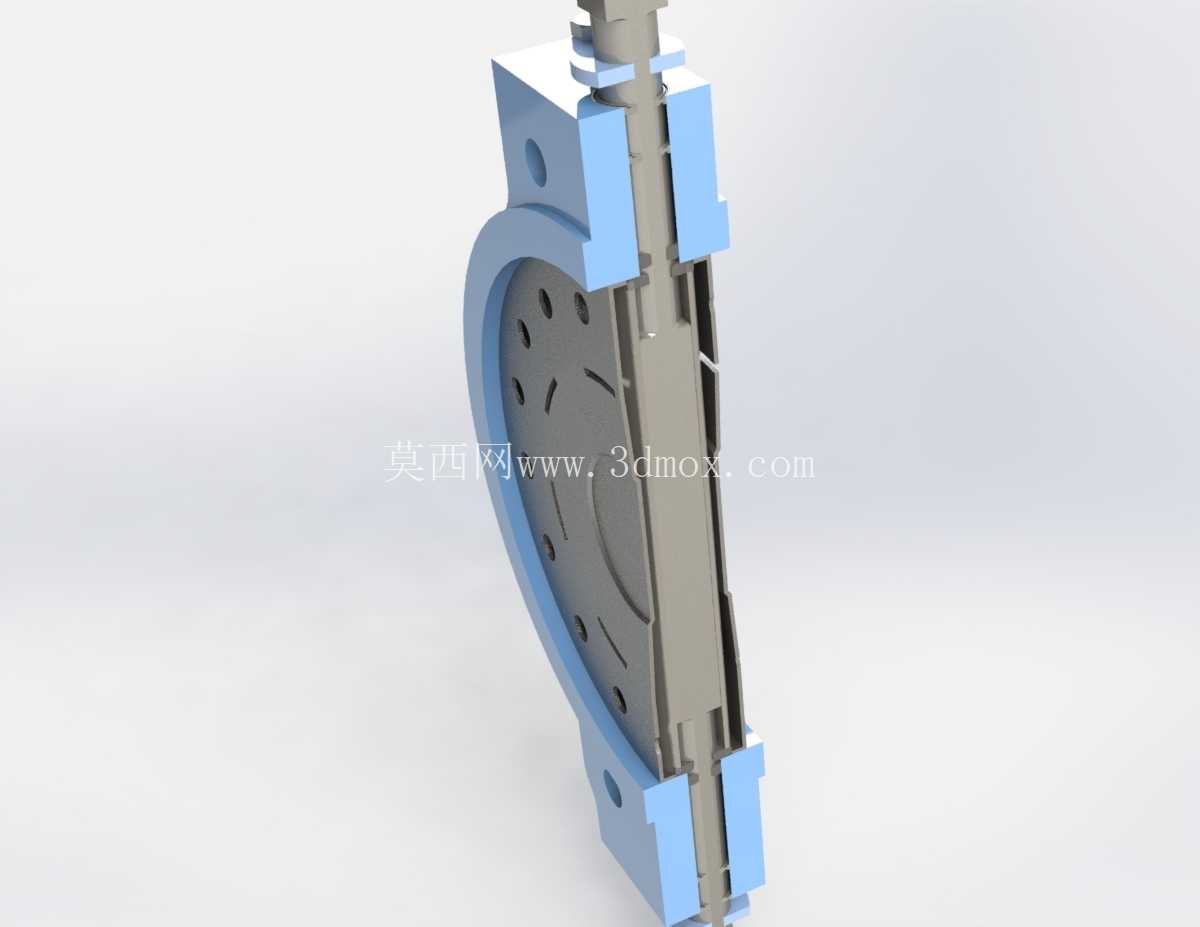

从功能特性来看，该蝶阀采用偏心密封结构设计，阀板密封面采用多层复合密封材质，在阀门启闭过程中密封面之间无持续摩擦，相比传统中线蝶阀能够大幅降低密封件的磨损速率，延长阀门的无维护运行周期。阀杆采用上下两段式独立支撑结构，上端与驱动执行机构连接的轴端采用方轴配合结构，可直接适配手动涡轮头、气动执行器、电动执行器等多种驱动模块，无需额外加工转接轴套；下端阀杆采用无销连接结构与阀板固定，避免了传统销钉连接在长期交变载荷下出现销钉剪切断裂的风险，同时阀杆与阀体接触部位设置了两道O型密封圈与一道防尘圈，能够有效阻挡管路内的流体介质沿阀杆间隙泄漏，同时避免外部粉尘进入阀杆转动摩擦副造成磨损。

设计过程中重点优化了阀板的过流轮廓，阀板采用流线型弧面设计，在阀门全开状态下阀板对管路内流体的扰流阻力较传统平板式阀板降低27%左右，能够有效降低管路系统的泵送能耗，同时减少阀板迎流面的介质冲蚀速率，在含有少量固体颗粒的污水、循环水介质工况下也能保持稳定的使用寿命。阀体上的密封座采用可拆卸式结构设计，当密封件出现磨损需要更换时，无需将整个阀体从管路上拆下，只需松开上端阀杆的压盖即可取出密封座进行更换，大幅降低现场维护的工作量与停机时间。

在安装边界的细节处理上，阀体两端的密封面采用凸台定位结构，安装时能够与管路法兰的密封凹槽自动对中，避免安装过程中出现密封垫片偏移导致的泄漏问题；阀体上下端的轴孔位置设置了自润滑轴承衬套，衬套采用聚四氟乙烯填充青铜材质，无需定期加注润滑脂即可保证阀杆转动的顺畅性，同时能够承受阀板在介质压力下产生的径向载荷，避免阀杆出现卡涩、偏磨的问题。驱动端的连接法兰符合ISO5211标准尺寸，可直接匹配市面上绝大多数标准规格的驱动执行机构，用户在进行驱动部件选型时无需额外定制转接法兰，能够有效缩短项目的选型与采购周期。

从实际应用场景出发，该结构的蝶阀可覆盖市政供水系统的管路截断、暖通空调系统的冷热水流量调节、化工行业的一般性腐蚀性介质截断、冶金行业的循环冷却水系统控制等多个工况场景，在设计时充分考虑了不同工况下的载荷特性，阀板的厚度经过有限元应力校核，在1.5倍额定压力的水锤冲击载荷下不会出现塑性变形，密封面的比压分布经过反复优化，在低压工况下也能保持可靠的密封性能，不会出现低压渗漏的问题。同时阀体的外轮廓经过轻量化优化，在保证结构强度的前提下整体重量较同规格传统蝶阀降低15%左右，能够降低管路系统的整体载荷，减少管路支撑结构的承重负担，尤其适合在架空管路、移动设备配套管路等对部件重量有严格要求的场景中使用。
