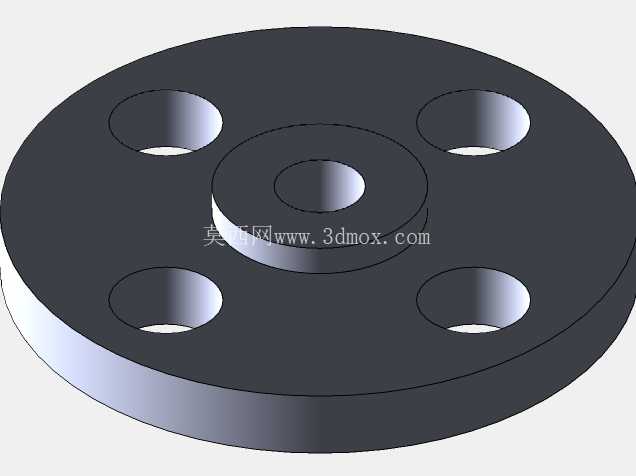

ASME标准1/2寸150级突面法兰结构

　　从结构设计来看，这款法兰遵循ASME B16.5的尺寸规范，公称压力对应Class150，常温工况下最高适用无冲击静压工况约1.9MPa，密封面采用突面结构，密封面凸起高度约2mm，表面加工粗糙度控制在Ra3.2-6.3μm区间，适配非金属软垫片、缠绕垫片等常规密封件，安装时不需要额外加工密封槽，垫片对中难度低，现场施工容错率高。法兰本体采用圆盘式结构，中心为通流孔，通流孔直径严格匹配NPS1/2的管路内径，避免通径突变造成的流阻增大、介质紊流问题；中心位置的凸台结构一方面作为密封面的承载基体，另一方面可以在安装时对垫片形成径向定位，防止垫片受压移位造成密封失效。在低压流体输送的管路系统里，这类1/2寸公称通径的150磅级法兰是小口径管线对接的核心连接件，常见于民用给排水支线、小型工艺装置的仪表引压管段、暖通空调的循环水支管，还有普通工况的压缩空气分支管路中，承担着管路分段对接、设备进出口连接、管路检修拆断点的作用，相比螺纹连接的小口径接头，法兰连接的密封可靠性更高，拆装维护时不需要转动整段管线，在需要频繁拆检的阀组、仪表安装位适配性极强。

　　法兰盘上均匀分布4个螺栓通孔，孔位的节圆直径、螺栓孔直径完全符合150级法兰的标准尺寸，适配对应规格的六角头螺栓，安装时螺栓采用对角紧固的方式，可保证密封面受力均匀，避免局部压应力过大压溃垫片，或是局部应力不足造成介质泄漏。设计过程中首先要确定压力等级对应的尺寸边界，Class150的小口径法兰不需要额外增加颈高加强，板式平焊的结构形式就可以满足强度要求，法兰盘的厚度经过强度校核，在额定压力下不会出现盘面翘曲变形，螺栓孔的位置度公差控制在±0.2mm以内，保证和配对法兰对接时孔位完全对中，不会出现螺栓强行穿入造成的附加安装应力。

　　从安装边界来看，这款法兰的外径尺寸紧凑，小口径管线安装时不需要预留过大的操作空间，法兰背面为平焊结构，适配对应外径的无缝钢管，焊接时采用角焊缝连接，焊脚高度符合规范要求，焊接后需要对焊缝进行渗透检测，避免焊接缺陷造成的介质泄漏；安装配对时两法兰的密封面要保持平行，平行度偏差不大于法兰外径的1.5/1000，最大偏差不超过0.5mm，避免垫片受压不均。在实际工况应用中，这类小口径法兰不会用于高温高压的苛刻工况，大多输送水、压缩空气、低压蒸汽等常规介质，设计时没有考虑腐蚀裕量的特殊要求，如果用于腐蚀性介质场景，只需要更换对应材质的法兰坯料加工即可，连接尺寸完全通用，不需要重新设计螺栓孔位和密封面结构。

　　建模过程中优先以基准轴为中心搭建特征，先绘制法兰盘的外圆轮廓，拉伸生成基体后再加工中心通流孔和密封凸台，最后阵列生成四个螺栓通孔，所有倒角、圆角特征都遵循工程实际加工要求，法兰盘外边缘做C2倒角去除锐边，螺栓孔两端做C1倒角，方便螺栓穿入，也避免安装时划伤施工人员。这类标准法兰的建模不需要做非标结构的创新，核心是严格遵循标准尺寸要求，保证模型的尺寸参数和实际加工成品完全一致，在做管路装配设计时可以直接调用，不需要反复核对安装尺寸，能有效提升管路系统的三维设计效率，避免后期施工时出现法兰不匹配、螺栓孔对不上的安装问题。
