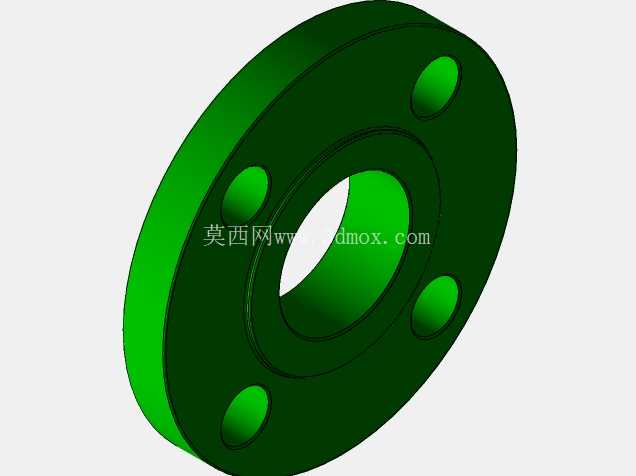

1又1/4寸150磅桥接滑套式法兰结构

　　在民用给排水、工业流体输送、小型化工管路、暖通空调管线的布设场景中，法兰作为管路系统里实现可拆卸刚性连接的核心部件，其结构形式的适配性直接决定了管线安装效率、密封可靠性与后期运维成本。这款滑套式桥接法兰，针对公称通径1又1/4英寸、压力等级150磅的管路工况设计，区别于传统对焊法兰需要与管道端部做坡口焊接的复杂工艺，滑套结构允许管道直接从法兰内孔穿入，调整好对接位置后仅需在法兰内外两侧做角焊缝固定即可，大幅降低现场焊接的操作难度，尤其适合管路改造、现场安装空间受限、管线对接同轴度存在微小偏差的作业场景，桥接的结构设计让它可以在两段存在小幅轴向间隙的管道之间实现过渡连接，不需要额外加装短节，减少管路系统的连接节点数量，也就降低了潜在的泄漏风险点。

　　从结构设计逻辑来看，这款法兰的密封面采用突面形式，密封面的平面度、表面粗糙度都匹配非金属软垫片、缠绕式垫片的使用要求，不需要额外加工水线即可满足150磅压力等级下的静密封需求；法兰盘上均匀分布的四个螺栓通孔，孔径与孔位公差严格适配对应压力等级的螺栓规格，安装时螺栓穿入后不需要额外调整孔位即可实现均匀预紧，避免因孔位偏差导致的法兰面受力不均、垫片压偏泄漏问题。法兰内孔的直径设计比对应规格管道的外径大0.8-1.5mm，既保证管道可以顺利穿入，又不会因为间隙过大导致焊接时焊瘤渗入管路内部、影响介质通流截面；法兰盘的厚度经过强度校核，在额定压力下不会出现法兰面翘曲变形，螺栓预紧力可以均匀传递到密封垫片上，保证长期运行下的密封稳定性。

　　从安装边界来看，这款法兰的外径尺寸、螺栓孔中心圆直径都符合对应压力等级的尺寸规范，安装时不需要为相邻法兰、阀门预留额外的适配空间，可以直接和同规格的闸阀、止回阀、管道法兰实现互换对接；法兰颈部的过渡圆角做了圆弧处理，避免焊接时应力集中，在管路存在小幅振动、温度形变的工况下，不会在焊缝位置出现疲劳开裂问题。在实际工程应用中，这类滑套桥接法兰常被用在建筑消防管线、循环水系统、压缩空气管路、低压工艺物料管线中，相比对焊法兰它的安装工时可以缩短40%左右，对现场施工人员的焊接技能要求更低，不需要做管道端部的坡口加工，只需要保证管道穿入法兰后端部与法兰密封面的距离符合焊接工艺要求即可；相比螺纹法兰，它不存在螺纹锈蚀后拆卸困难的问题，也不会因为管道螺纹加工偏差导致连接歪斜，适合长期固定安装的管路系统。

　　设计过程中需要重点控制几个关键尺寸的公差：首先是螺栓孔的位置度公差，必须保证和同规格法兰对接时所有螺栓都可以自由穿入，不会出现别劲的情况；其次是密封面与法兰内孔轴线的垂直度公差，避免法兰安装后密封面倾斜，导致垫片受压不均；还有内孔与法兰外圆的同轴度公差，保证法兰安装后整体受力均匀，不会出现偏重导致的管路附加应力。另外法兰的背面与管道接触的位置做了微小的倒角处理，方便焊接时焊脚可以均匀成型，不会出现虚焊、夹渣的焊接缺陷，保证焊接连接的结构强度。在管路系统出现热胀冷缩的小幅位移时，这款法兰的滑套结构还可以吸收少量的轴向位移，降低管路支架的受力，减少应力集中对管路系统的损伤。需要注意的是，这类滑套法兰的适用工况压力不超过150磅对应的额定工作压力，介质温度范围要匹配所选垫片的耐受区间，不适合用在高温高压、强腐蚀介质、存在剧烈振动的关键工艺管线上，在常规的低压流体输送场景下，它的可靠性、安装便捷性、综合成本都要优于其他结构形式的法兰，是中小口径低压管路连接中性价比极高的连接件选择。
