法兰棒材简易卷管轧制装置结构

　　在中小规格型材预弯、法兰卷制成型的车间加工场景里，这类小型辊轧装置往往承担着小批量、多规格型材成型的过渡工序，不需要占用大型卷板机的排产档期，就能完成直径150毫米以上棒材、矩形管以及法兰坯料的弯卷作业，适配维修车间、小型金属加工点的零散加工需求。整套机构采用立式单侧板安装基座作为承载主体，所有传动与成型辊轮都集成在整块立式安装板上，基座底部预留的折边安装面可以直接通过螺栓固定在工作台或者型钢支架上，不需要额外做复杂的地基找平，安装边界控制在极小的占地范围内，适合工位紧凑的加工区域摆放。

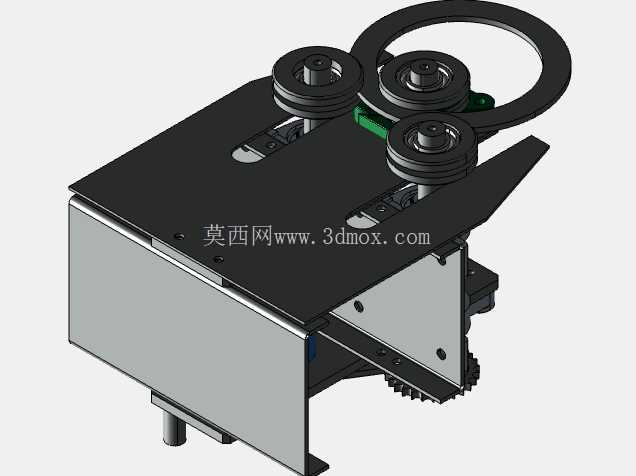

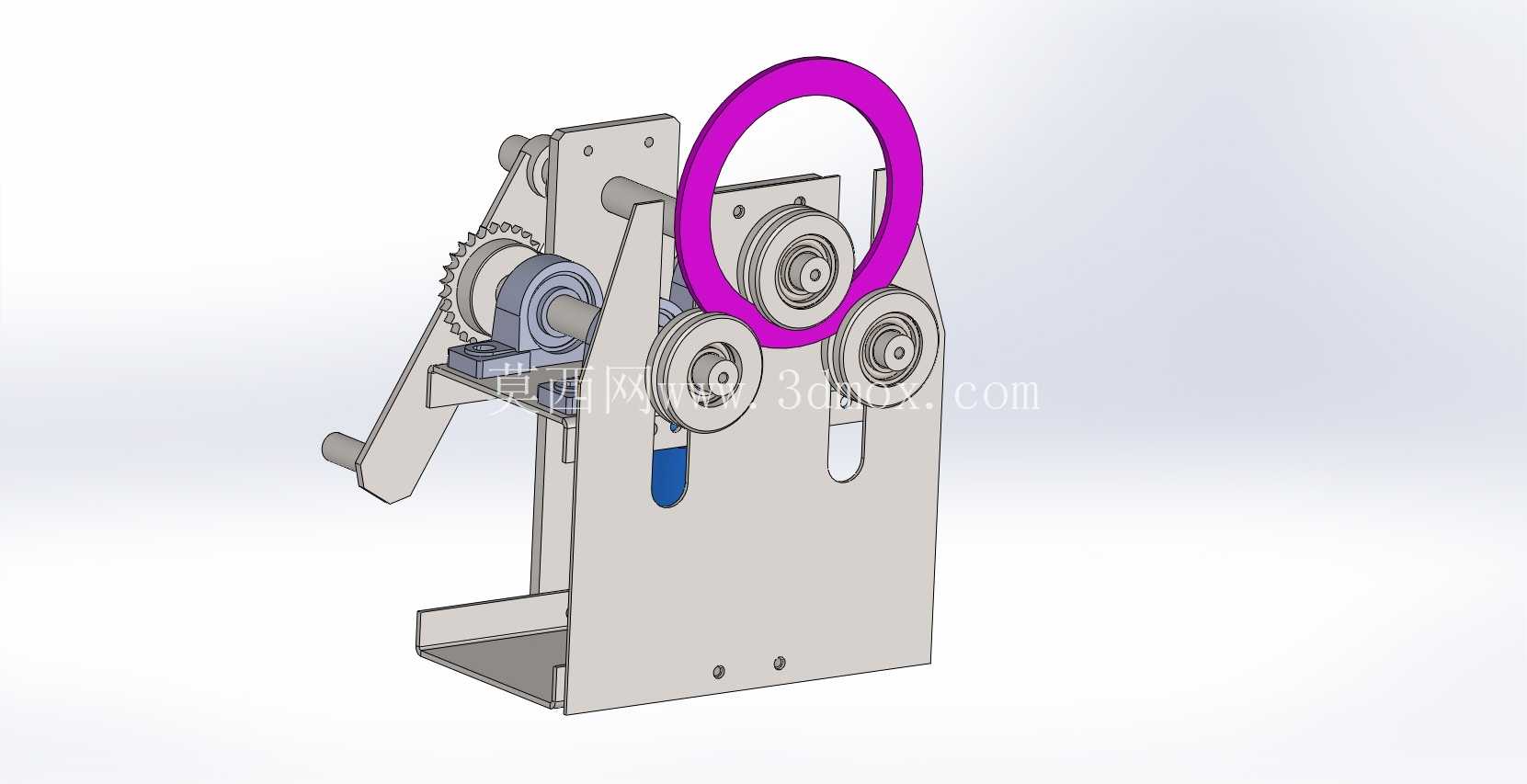

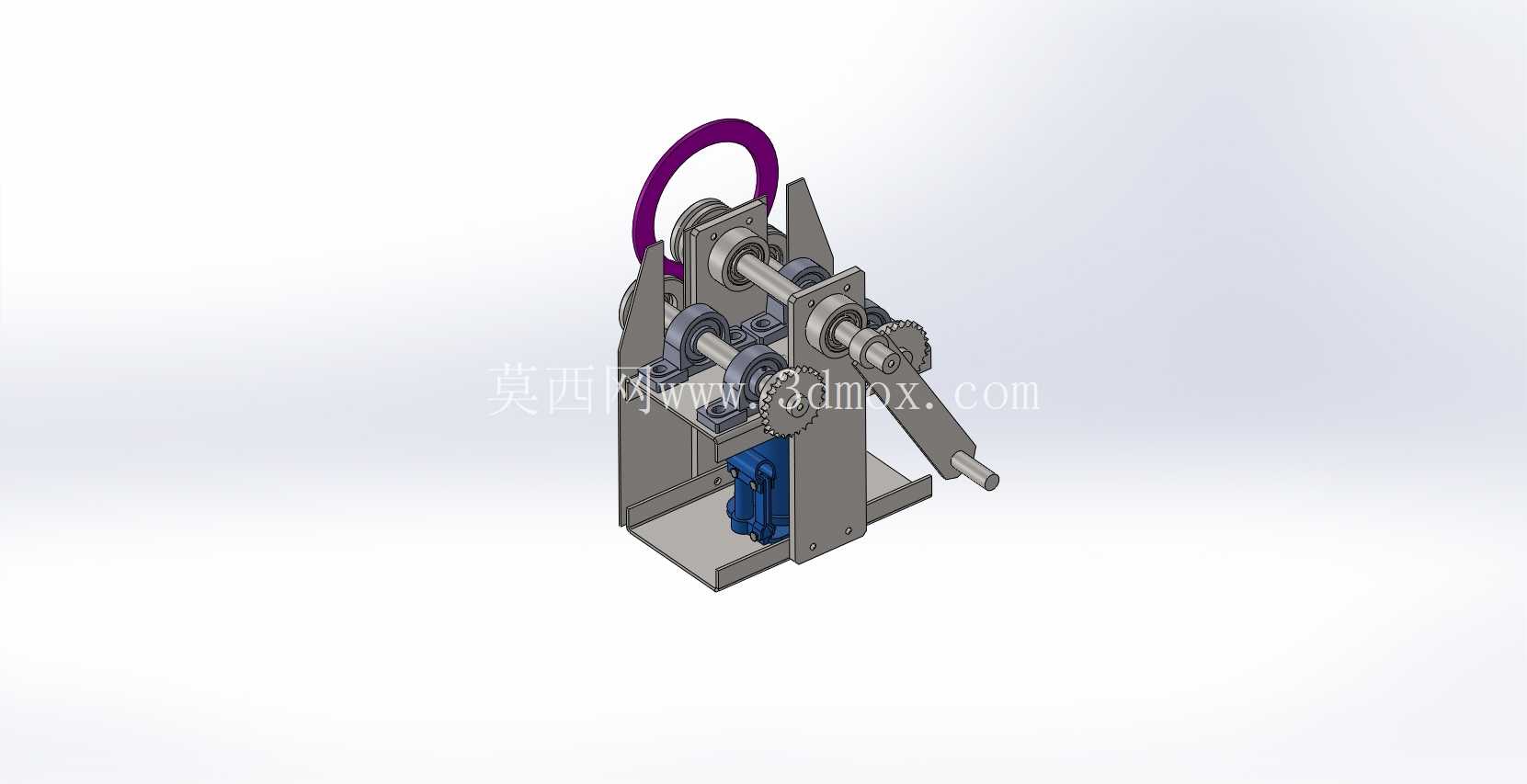

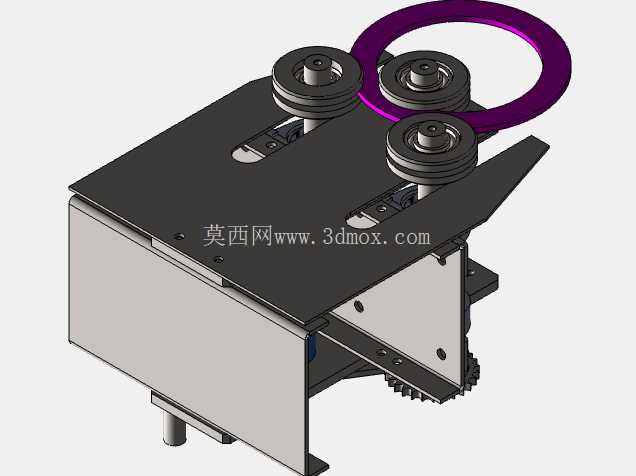

　　成型执行部分采用三辊错位排布结构，其中两个下辊作为承托定位辊，上侧搭配可调压的成型辊，配合外侧的导向限位结构，能够在型材送进过程中逐步施加弯卷力，避免一次压下量过大造成型材截面变形，针对矩形管加工时，辊轮的型面可以根据管料的截面尺寸做适配更换，防止卷制过程中出现管面瘪陷的问题。传动端采用齿轮啮合传递动力，手动操作的杠杆臂直接连接主动辊轴，不需要外接动力源，操作人员通过扳动杠杆就能控制辊轮的送进转速与压下节奏，对于小批量法兰试制、短段管料弯弧的作业来说，手动控制的灵活度更高，能够随时根据型材的回弹量调整压下行程，不需要复杂的电控参数调试。

　　整套装置的导向轮组特意做了偏心可调设计，在卷制不同直径的法兰环时，只需要调整导向轮的伸出位置，就能限制型材的出料方向，保证卷制成型的环件圆度公差控制在常规加工允许范围内，针对直径150毫米的棒材卷制，辊轮的接触型面做了圆弧过渡处理，避免棒材表面出现压痕，影响后续的焊接或者装配精度。从结构设计的逻辑来看，这套装置刻意简化了非必要的功能模块，没有配置复杂的进给刻度、自动卸料结构，所有调节位置都采用快拆式锁紧手柄，换型调整的时间可以控制在十分钟以内，对于加工品类杂、单批次数量少的加工场景来说，这种极简结构的维护成本极低，所有辊轮、齿轮部件都采用外露式安装，日常润滑、易损件更换不需要拆解主体基座，车间一线操作人员不需要专门培训就能完成日常维护。

　　安装板上预留的多个长条调节槽，可以根据加工型材的截面尺寸调整辊轮的中心距，适配的棒材直径、矩形管规格覆盖常规小规格法兰卷制的常用尺寸，不需要额外制作定制工装就能完成多数常规型材的弯卷作业。在实际使用过程中，这类装置常配合小型焊接工位使用，卷制完成的法兰环不需要转序到大型设备区，就能直接完成对口焊接，大幅缩短小规格法兰的加工流转路径，尤其是在设备维修、管线改造类的临时加工场景下，装置的便携性与操作灵活性优势会更加明显，不需要复杂的动力接线，固定在临时工作台面上就能开展作业。辊轮的材质选用常规的45号钢调质处理，表面硬度满足常规型材卷制的耐磨要求，长期使用出现磨损后，可以直接拆卸单个辊轮换装，不需要更换整套传动部件，备件成本控制在极低的水平。整套机构的受力路径经过简化设计，手动杠杆的力通过齿轮组放大后传递到主动辊，操作人员只需要施加很小的扳动力就能驱动型材进给，即使是大截面的棒材加工，也不需要额外增加助力装置，操作强度适配单人作业的需求。
