德莱赛罗茨3英寸175PSIG计量设备结构

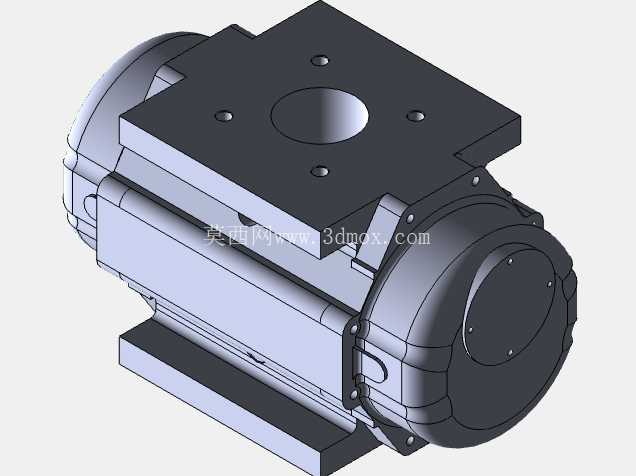

　　在城市燃气管网分输站、工业用户燃气调压计量撬、天然气长输管线末端计量场景中，罗茨式气体计量设备是贸易结算、流量监控的核心装置，这款3英寸规格的罗茨计量结构，适配ANSI-150 FF标准法兰连接，最高可承受175PSIG的工作压力，覆盖绝大多数中低压燃气、惰性气体输送的计量工况。从结构设计逻辑来看，该计量单元采用卧式罗茨转子布局，主体腔体为一体化铸造成型后精加工的承压壳体，两端端盖通过圆周均布的螺栓与主腔体紧固，螺栓排布避开流体进出通道，保证腔体承压均匀性，同时端盖与腔体的密封面采用精密铣削加工，适配静密封元件实现无泄漏密封。

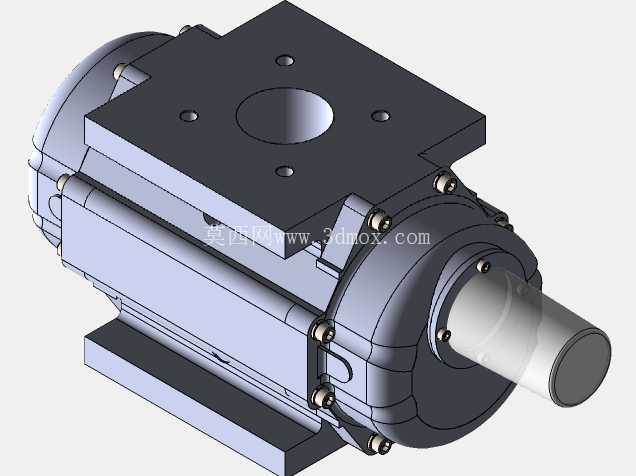

　　顶部的方形安装法兰为仪表安装接口，中心通孔用于安装流量积算仪、脉冲传感器等信号采集部件，法兰面加工有四个均布的螺纹孔，可直接适配常规工业仪表的安装尺寸，无需额外转接板。轴向伸出的传动轴为动力输出端，转子转动时通过该轴将转速信号传递给计数机构或外置传感器，轴端采用多级密封结构，防止输送介质沿轴向外泄，同时隔绝外部粉尘、水汽进入腔体内部磨损转子。底部的一体式安装底座带有两个平行的安装平面，可直接固定在撬装底座或混凝土基础上，安装面的平面度公差控制在0.1mm以内，避免设备安装时产生额外应力导致腔体变形卡滞转子。

　　进出流体通道采用对称式流道设计，流体从端部法兰进入腔体后，可均匀推动一对8字形罗茨转子同步反向转动，转子与腔体内壁、转子之间保持极小的间隙，既保证转动过程无机械摩擦，又能实现流体的精准计量，每转动一圈即可排出固定容积的流体，通过计数转子转动圈数即可换算出累计流量。从安装边界来看，3英寸ANSI-150法兰的螺栓孔分布圆直径、密封面尺寸完全符合美标法兰规范，可直接与同规格的管线法兰配对安装，设备整体轴向长度、径向高度均控制在常规撬装计量单元的安装尺寸范围内，无需对现有管线布局做大幅改动即可替换同规格老旧计量设备。

　　在实际工况应用中，该结构的计量精度不受介质压力波动、流速小幅变化的影响，相比差压式计量装置，量程比更宽，小流量下的计量精度更高，适合用气负荷波动较大的工业用户、商业综合体燃气计量场景。设计过程中充分考虑了现场维护需求，端盖螺栓采用统一规格，拆卸端盖即可直接取出罗茨转子进行清洁、检修，无需将整个设备从管线上拆下，大幅降低现场维护的工作量与停机时间。壳体外部的加强筋布局经过受力优化，在满足175PSIG承压要求的前提下尽可能降低壳体重量，同时加强筋的走向兼顾散热需求，设备长期运行时介质压缩产生的热量可通过加强筋快速散发，避免腔体内部温度过高影响密封件使用寿命。转子采用轻量化设计，转动惯量小，启动流量低，在小流量工况下也能快速启动计量，减少计量盲区。
