谷物预清理分选加工设备结构设计

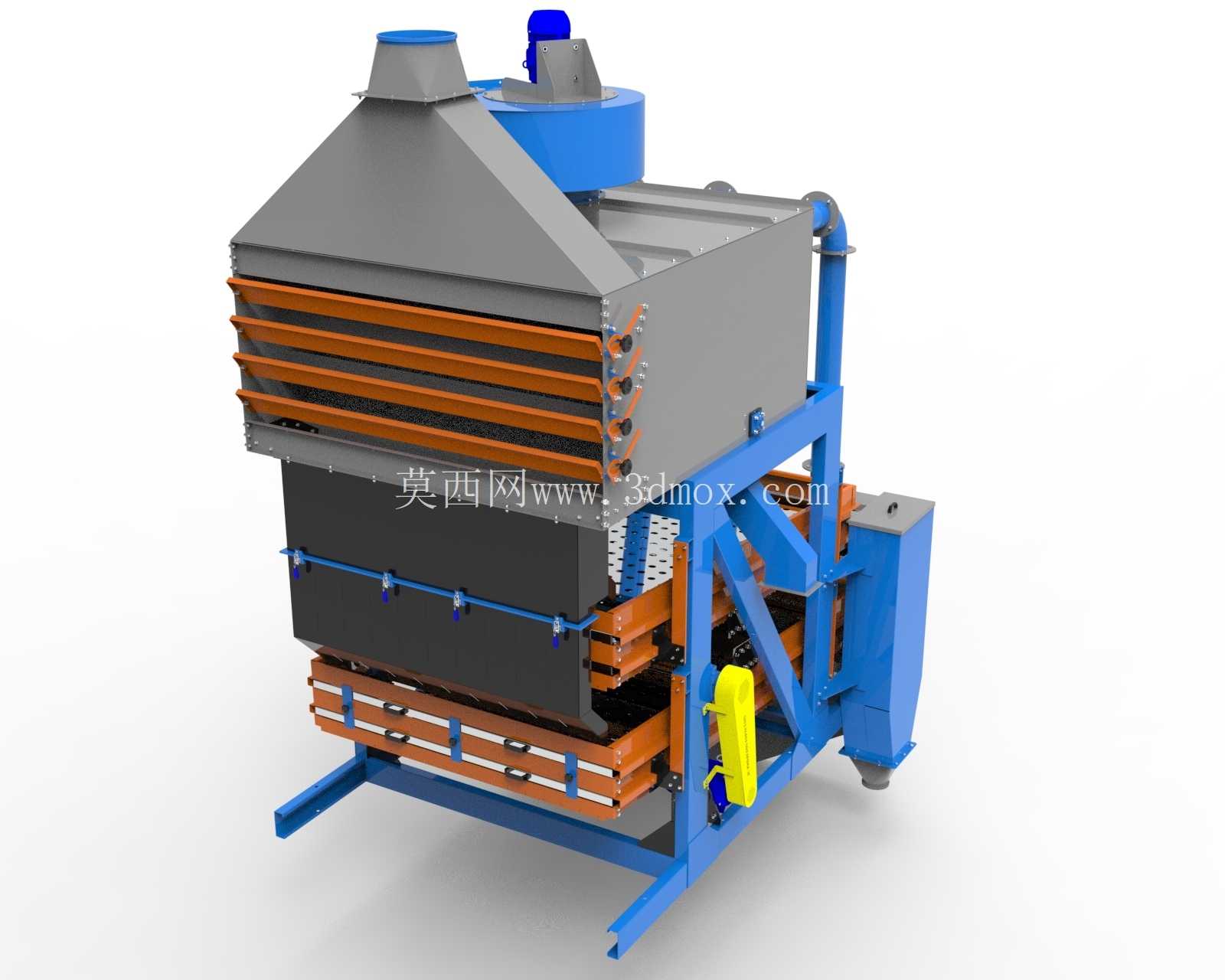

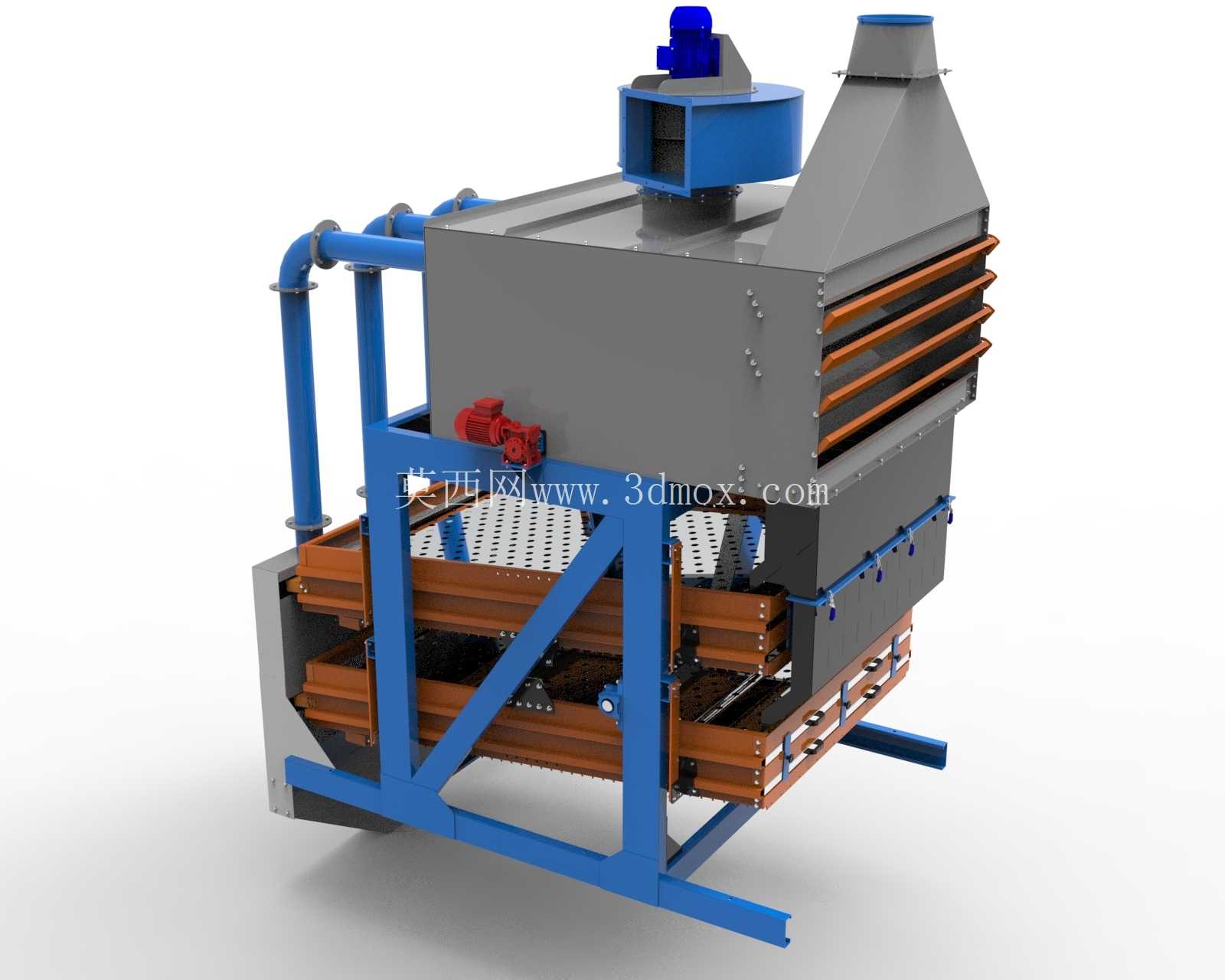

　　在粮油加工、粮食收储的前端预处理工段，原粮入仓或者进入后续碾磨、脱皮工序前，必须先完成预清理作业，去除混入原粮中的大杂、轻杂、瘪粒以及并肩石类杂质，避免杂质对后续输送、加工设备造成磨损卡滞，同时提升入仓原粮的纯净度，降低仓储过程中的霉变风险。这套预清理设备的结构设计，完全围绕连续化作业的工况需求展开，整体采用框架式承载结构，主体机架由型钢焊接加工后做表面防腐处理，所有功能模块均集成在机架上，减少现场安装时的拼接工作量，适配中小型粮食加工线的紧凑安装空间。

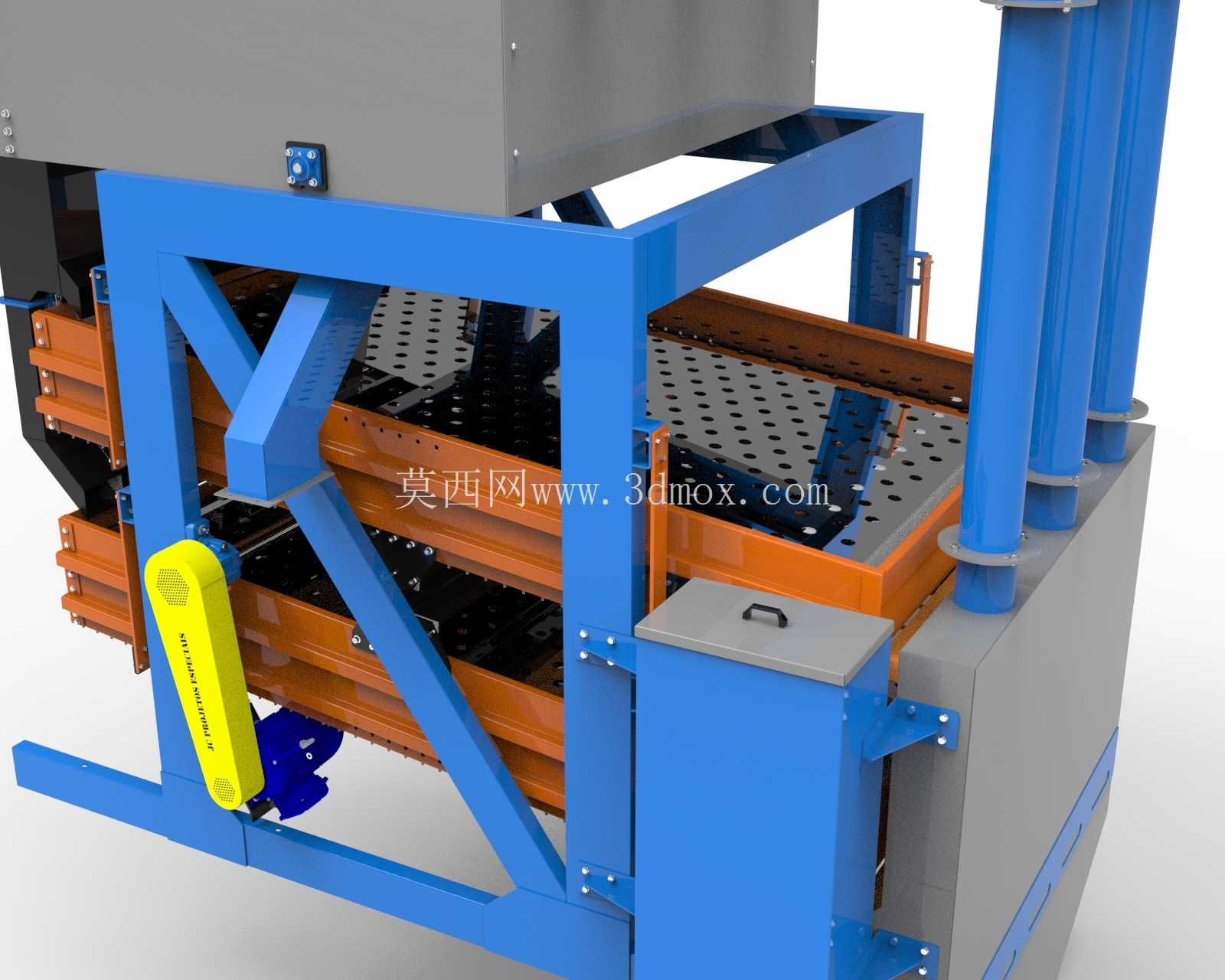

　　设备上部设置的进料缓冲段，采用渐扩式腔体结构，原粮从进料口进入后不会直接冲击筛面，而是通过缓冲匀料结构均匀铺展到整个筛面宽度方向，避免筛面局部物料过厚导致的筛分效率下降，进料段侧面预留的观察口可随时查看进料匀料状态，方便现场操作人员调整进料流量。核心筛分单元采用多层叠置的筛面结构，不同层级筛网配置不同孔径，上层筛网拦截尺寸大于原粮的秸秆、绳头、土块等大体积杂质，下层筛网分离小于原粮粒径的细沙、碎粒等小杂，筛体通过弹性支撑组件与机架连接，工作时做定向往复振动，配合筛面的倾角设计，让物料在筛面上保持匀速向前流动的状态，同时保证不同粒径的物料充分接触筛网完成透筛分离。

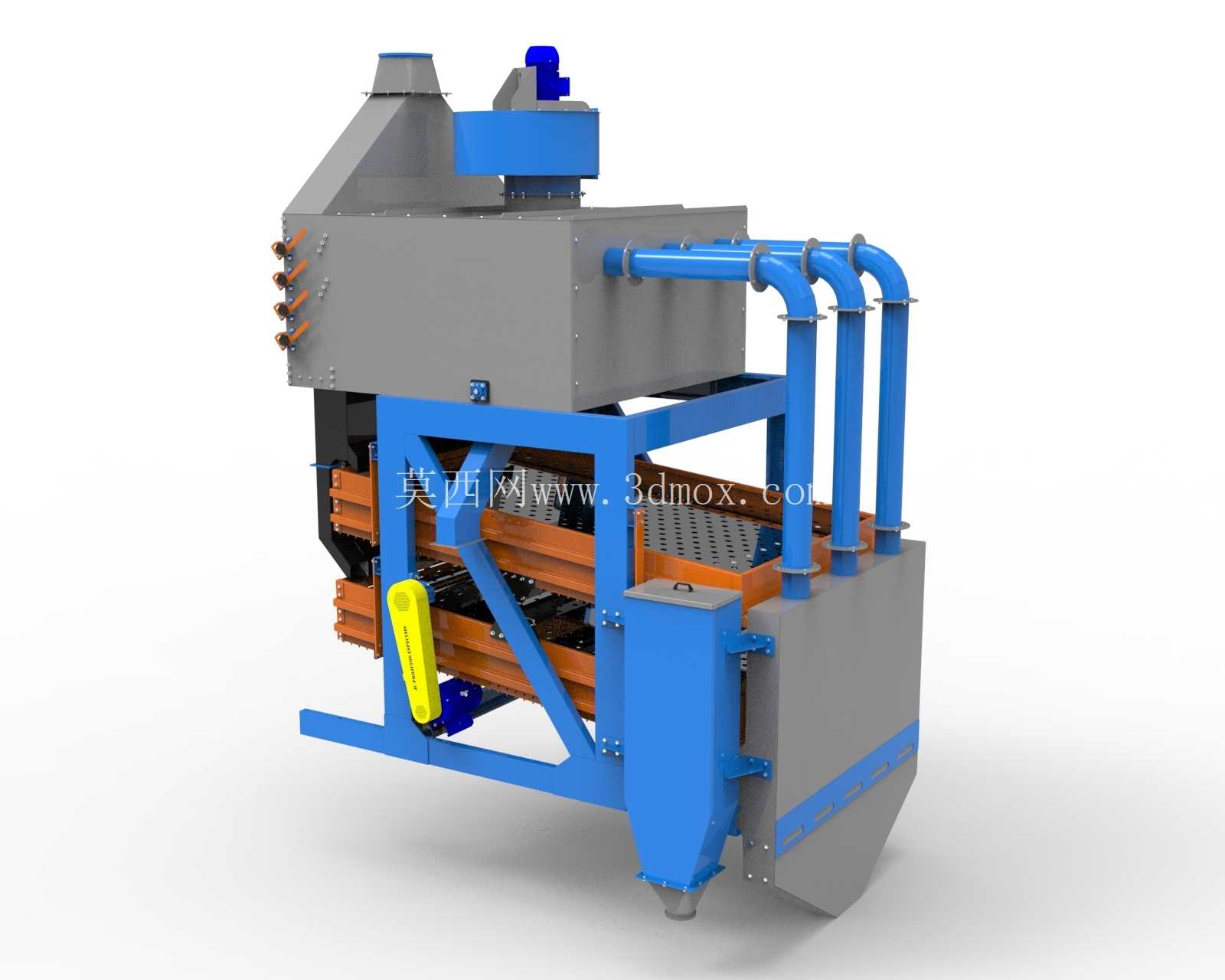

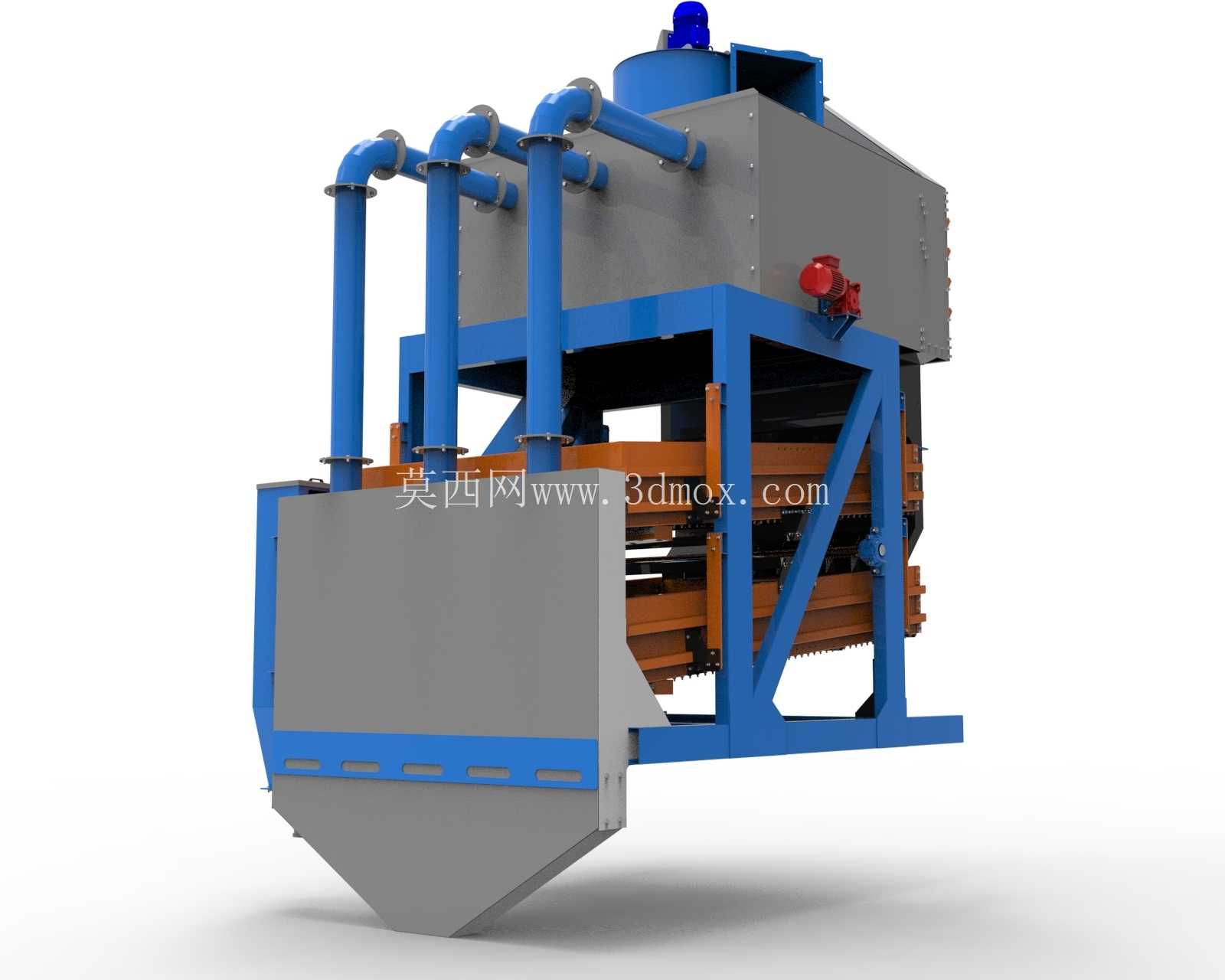

　　设备侧面布置的多组风道结构，连接内置的风选腔体，利用气流悬浮速度的差异，将原粮中混杂的瘪谷、颖壳、灰尘等轻杂从物料流中分离出来，轻杂随气流进入沉降段后落入集杂斗，净化后的气流可通过配套除尘系统外排，避免作业现场出现粉尘外溢的情况，风道上设置的调节风门可根据不同原粮品种的特性调整风速大小，适配小麦、玉米、水稻等不同品类原粮的预清理需求。设备下部设置的多个出料口，分别对应大杂、净粮、细杂、轻杂的排出通道，每个出料口都预留了与后续输送设备连接的法兰接口，可直接对接溜管或者皮带输送机，无需额外制作转接结构。

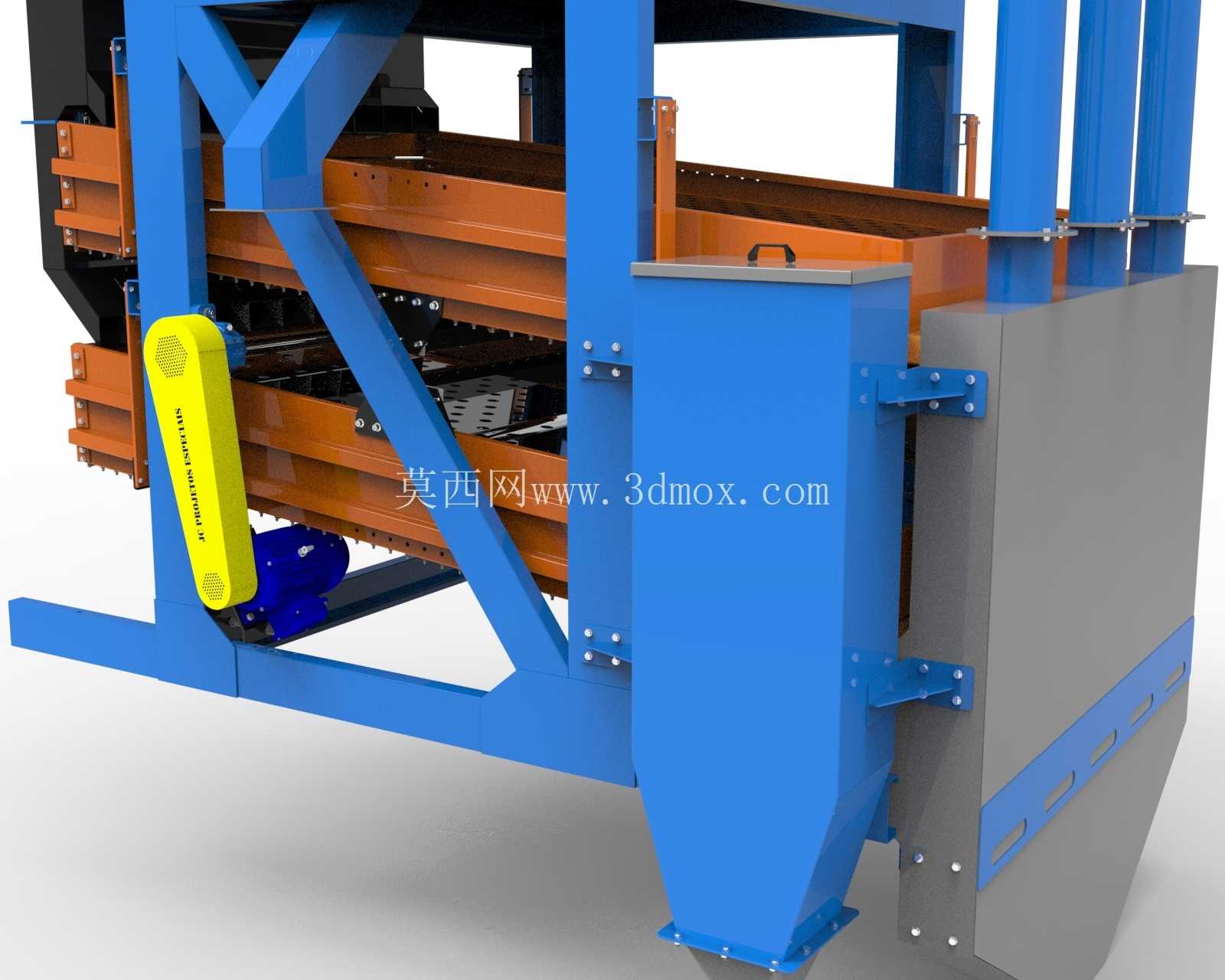

　　从安装边界来看，设备整体采用立式集成布局，不需要过大的地面占地面积，设备顶部的进料口高度适配常规原粮输送溜管的布置角度，侧面的振动驱动单元采用外置式安装，日常维护时不需要拆解设备主体即可完成检修更换，机架底部预留的地脚螺栓孔可直接固定在混凝土基础上，不需要额外做复杂的减震基础，降低现场安装的施工成本。在结构细节设计上，所有与物料接触的筛面、溜槽部位都采用耐磨材质制作，减少长期物料冲刷带来的磨损，设备的检修门都设置快开式压紧结构，日常更换筛网、清理筛面堵塞时不需要借助专用工具即可快速开启，提升日常维护的效率。整套设备的处理能力匹配中小型加工线的产能需求，既可以单独作为原粮接收环节的初清设备使用，也可以多台串联搭配其他清理设备组成完整的原粮清理工段，适配不同规模的粮食加工、收储企业的生产需求。
