铸造废料分级用三层振动筛分装置

　　这套三层筛分结构主要面向铸造车间的废料预处理环节，在砂处理、废铸件分拣工段承担粒径分级任务，可将落砂后混杂的旧砂、浇冒口碎块、氧化皮、废型砂块按粒径分成四个不同粒级，方便后续旧砂回用、金属废料回炉、固废分类清运的不同工序流转。设备采用侧装激振单元的布局，激振源安装在筛体侧下方的延伸支架上，通过偏心块旋转产生的定向激振力带动筛体做直线往复振动，避免激振电机直接暴露在筛面上方的扬尘区域，减少铸造粉尘对电机轴承、接线端的侵蚀，延长日常维护周期。

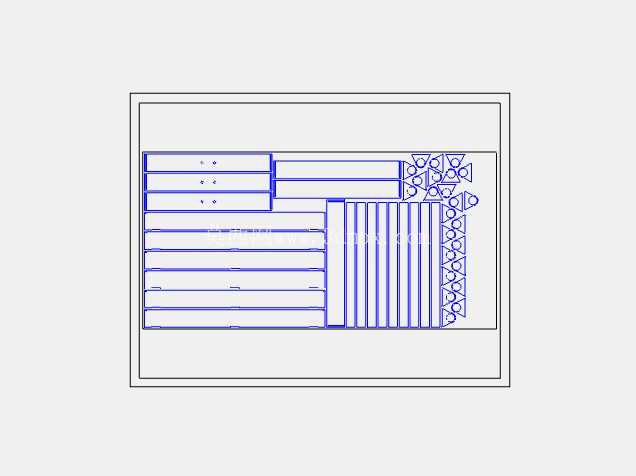

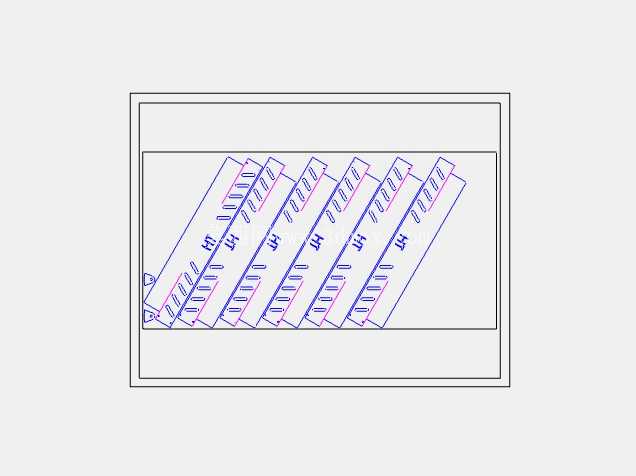

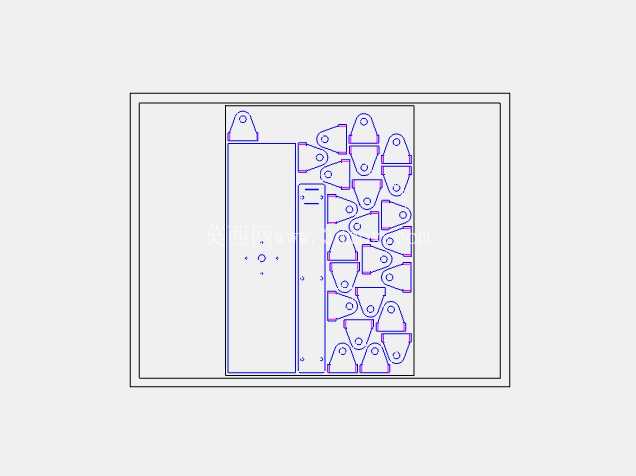

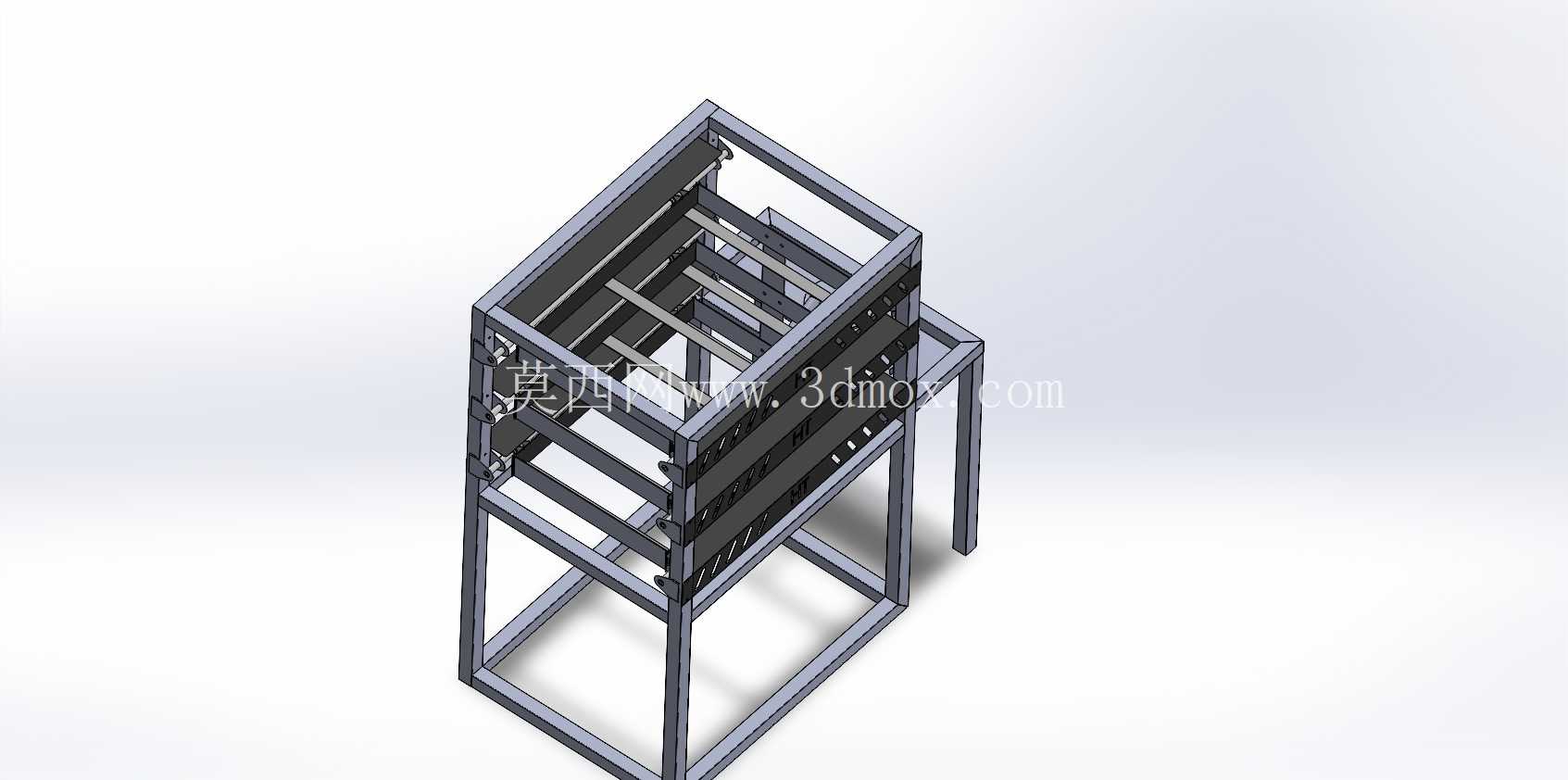

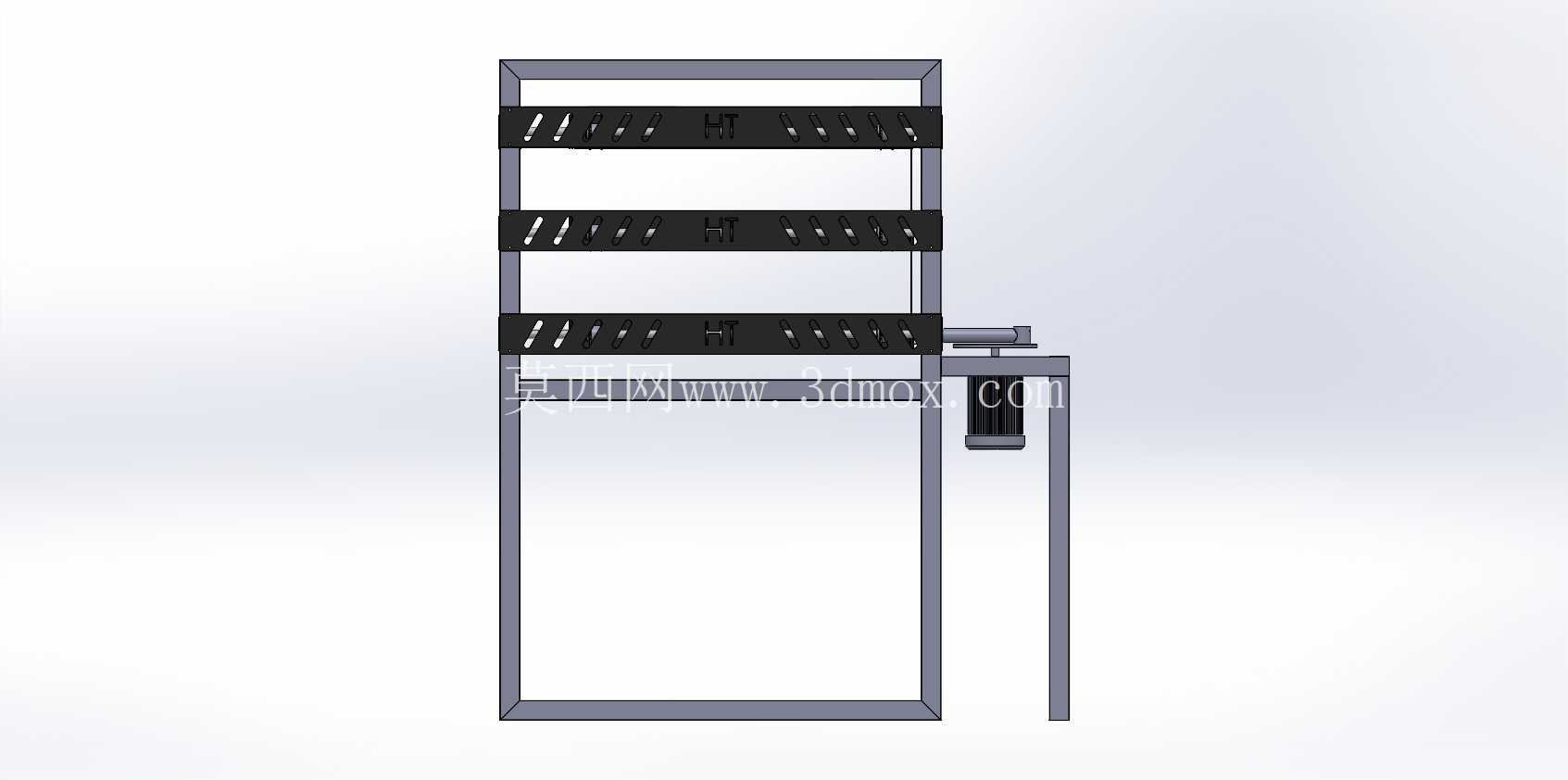

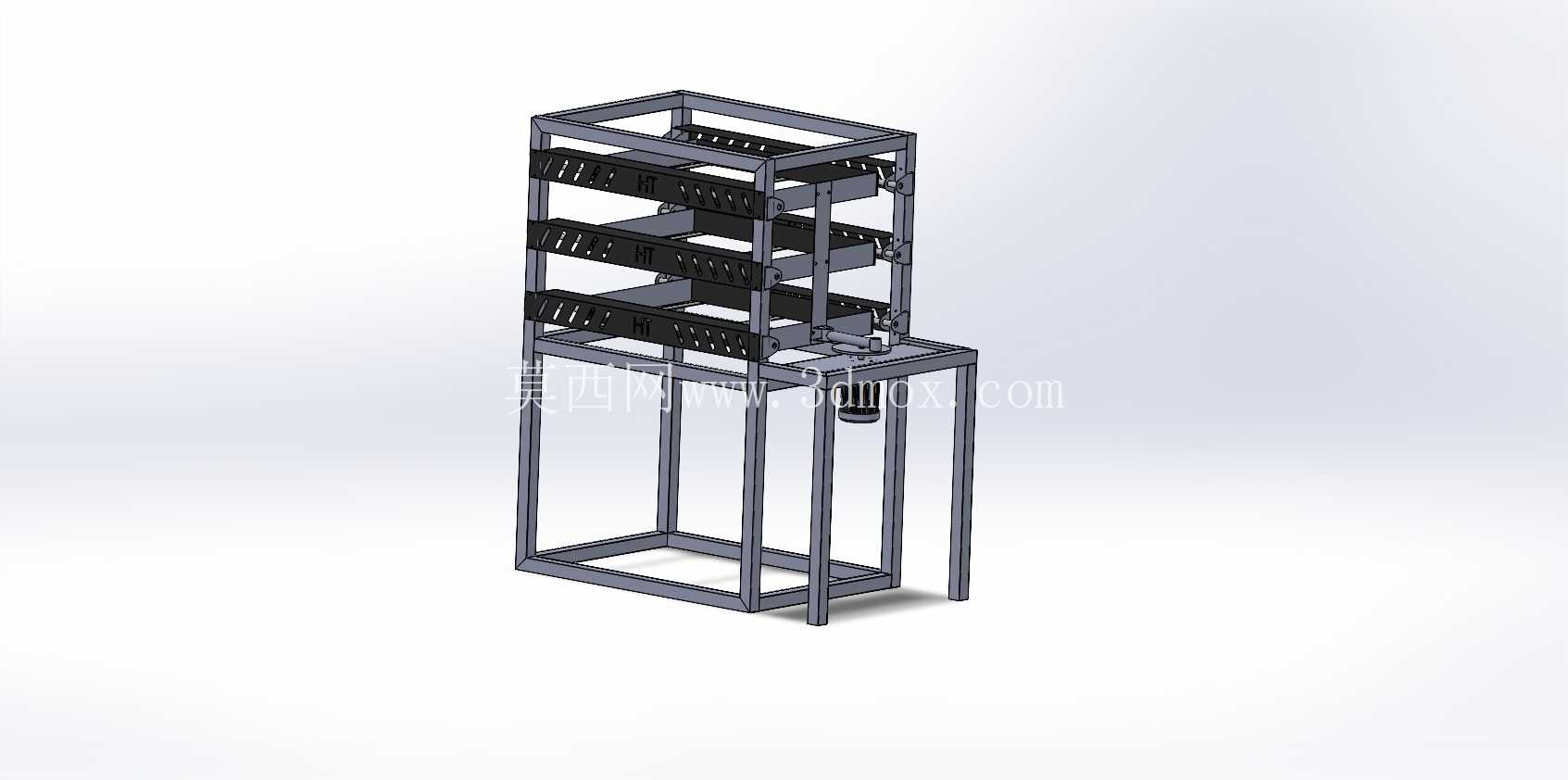

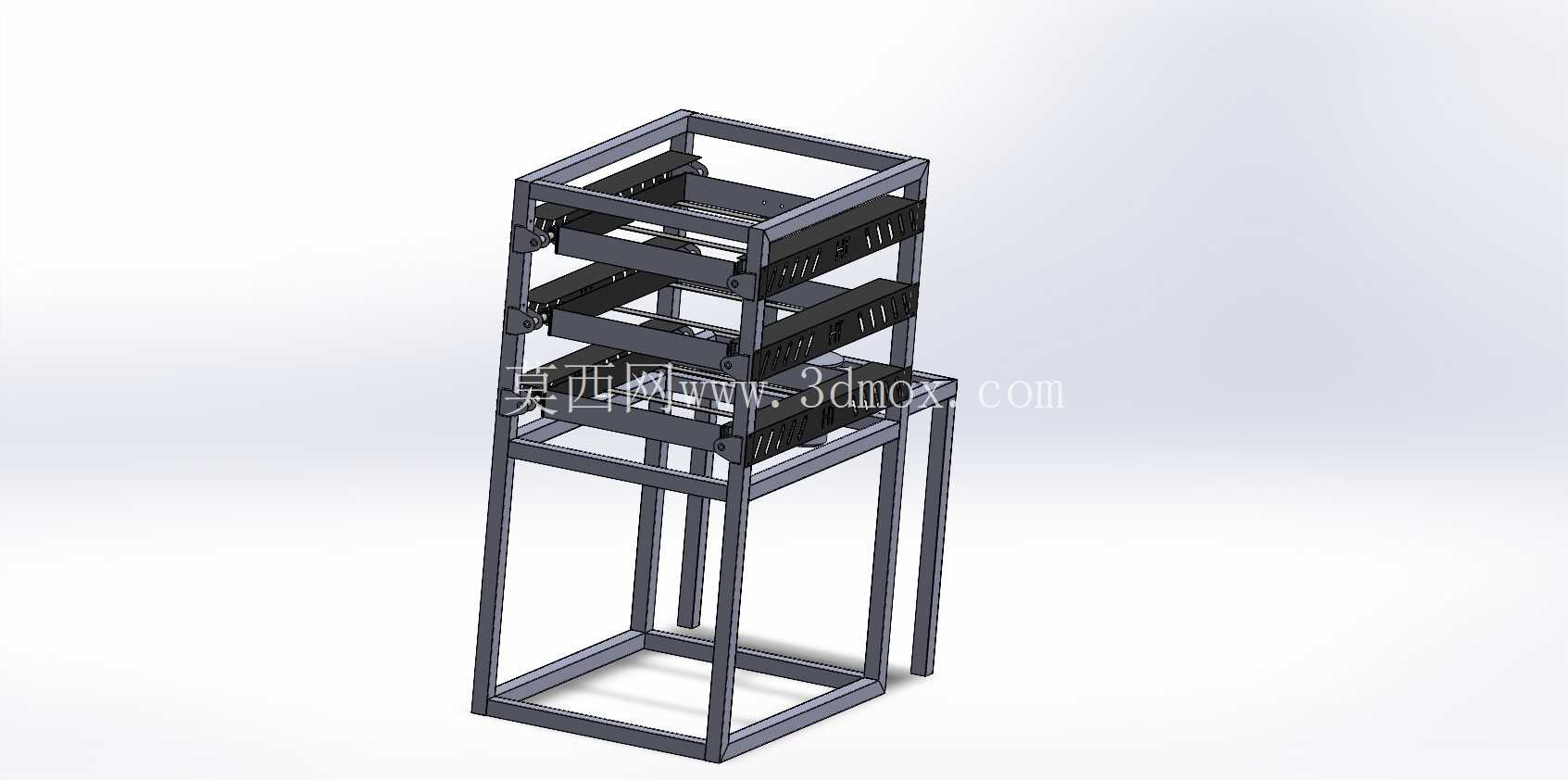

　　三层筛面沿竖直方向平行排布在立式框架内，每层筛网的孔径从上到下依次递减，最上层筛面拦截尺寸较大的浇冒口残块、飞边毛刺铁料，中间层筛分出中等粒径的砂块与铁豆混合物，最下层筛面分离细砂与微粉级氧化碎屑，不同粒级的物料可从对应层的侧排料口引出，直接衔接下方的收集料斗或输送设备。框架采用矩形钢管拼焊而成的立式门型结构，四根主立柱承担筛体的全部动载荷，每层筛面的两侧通过弹性支撑组件与主立柱连接，弹性元件选用圆柱橡胶弹簧，既能吸收筛体振动时传递到机架的冲击力，避免振动传导到车间地面影响周边设备精度，又能保证筛面的振动幅度稳定在工艺要求范围内，不会因负载变化出现筛面振幅不均导致的堵孔、筛分效率下降问题。

　　设计时特意将筛体整体设置为前倾5度的安装角度，配合振动方向角的设定，让物料在筛面上保持匀速向前的运动轨迹，既不会因倾角过大导致物料跑速过快筛分不充分，也不会因倾角过小造成厚料层堵网。安装边界方面，整套设备的机架底部可直接通过膨胀螺栓固定在混凝土基础上，基础平面度要求控制在每米2mm以内，避免机架安装后产生内应力导致筛体运行时出现异常摆动；侧装的激振单元外侧需要预留不小于600mm的检修空间，方便日常更换三角带、调整偏心块配重、加注润滑脂，三层筛面的上方需要预留吊装空间，方便后期更换磨损的筛网。从结构细节来看，每层筛网都采用压紧式快装结构，筛网边缘通过扁钢压条与螺栓固定在筛框上，更换时无需整体拆解筛体，只需要松开对应层的压条螺栓即可抽出旧筛网，适配铸造车间多尘、易损件更换频繁的使用场景。筛框的侧板采用整板折弯成型，避免拼接焊缝在长期振动载荷下出现疲劳开裂，所有焊接位置都做了去应力处理，减少长期运行后的结构变形。排料口的位置设置在每层筛面的出料端，可根据现场布局选择接溜槽或者直接对接皮带输送机，不需要额外改造筛体结构。

　　在实际使用场景中，这套筛分装置可直接布置在落砂工位的下游，落砂后的栅格物料直接进入最上层筛面，经过三层筛分后，粒径合格的旧砂直接进入旧砂再生系统，金属碎块收集后回炉重熔，大尺寸的废料块单独收集清运，替代传统的人工分拣工序，大幅降低铸造车间废料处理的人工劳动强度，同时提升旧砂回用的粒径一致性，减少再生砂的含杂率。设计过程中特意未包含料篮组件，是因为不同铸造车间的料斗尺寸、接料高度存在差异，预留出接口方便用户根据自身产线的布局匹配对应的接料、进料组件，不需要对筛体主体结构做二次改动，适配不同产能规模的铸造车间废料处理需求。
