斯特林循环热机结构三维设计模型

这套斯特林循环热机的三维结构模型，完整还原了外燃式热功转换设备的核心传动与换热逻辑，可直接用于教学演示样机开发、小型余热回收装置的原理验证，也能作为科普展品的结构设计参考基底。从实际落地场景来看，这类小尺寸斯特林热机常被用于低品位余热回收场景的原理验证，比如工业生产中分散的低温废热点位、偏远地区小型离网供电的动力源原型，也大量出现在高校工程热物理相关课程的实验教具中，帮助学习者直观理解闭式循环热机的做功过程，区别于常见的内燃机开式循环结构。

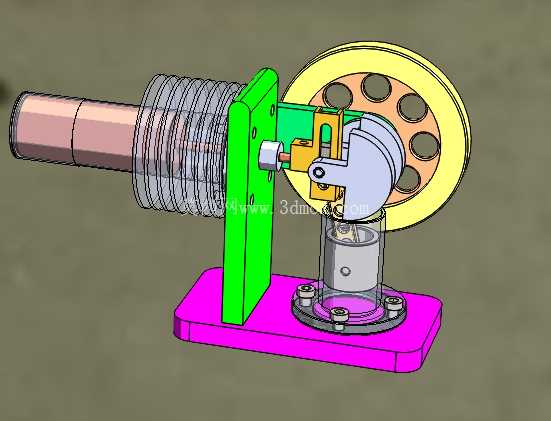

从功能特性来看，模型完整复现了斯特林热机的核心工作链路：外置的加热缸体负责接收外部热源热量，内部的置换活塞配合飞轮端的动力活塞完成工质的冷热腔交替流动，通过闭式循环内工质的周期性膨胀、压缩实现热功转换，整套传动结构通过曲柄连杆机构将活塞的往复直线运动转化为飞轮的旋转运动输出，飞轮自带的配重结构能够储存转动惯量，保障曲轴运转的连续性，避免活塞过止点时出现卡滞。整套结构没有传统内燃机的进排气门、火花塞等部件，工质始终封闭在缸体内部循环，运转时噪音更低，也不需要依赖燃油爆燃做功，只要存在稳定温差即可持续输出动力。

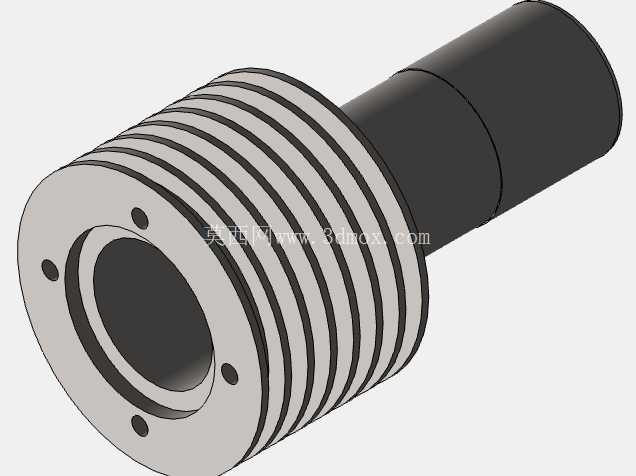

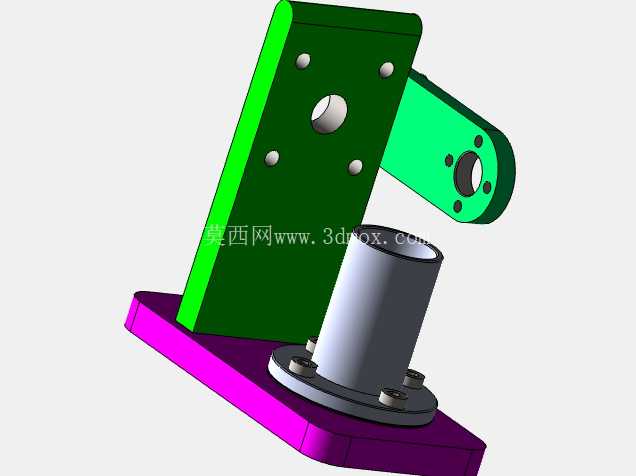

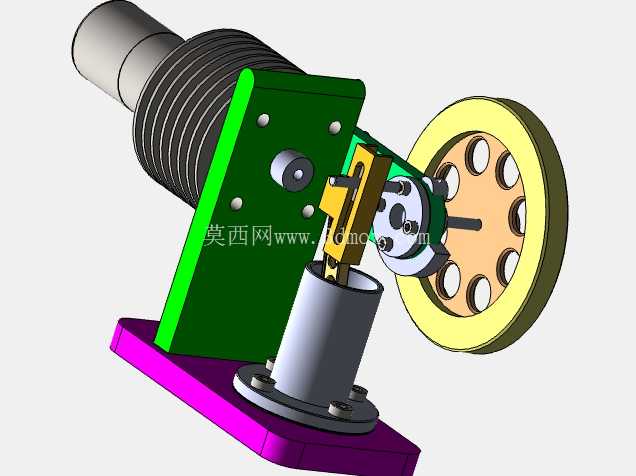

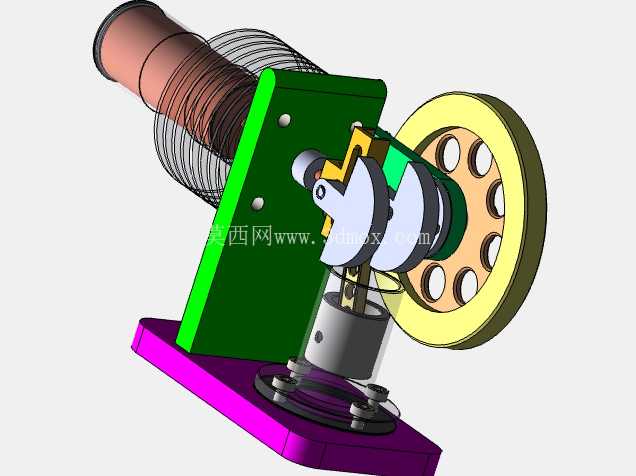

设计思路上，这套模型优先保障了传动链路的运动无干涉：加热缸采用卧式布置，与竖直布置的动力缸形成90度相位差，刚好匹配斯特林循环对两个活塞运动相位的要求，置换活塞的连杆穿过动力缸端盖连接到曲轴的偏心轴段，动力活塞的连杆则连接到曲轴另一相位的轴颈，两个连杆的运动空间在建模时做了充分的避空校核，不会在曲轴整周转动时出现碰撞。底座采用平板式安装结构，预留了四个沉头安装孔位，可直接固定在实验台架或者展示台面上，支撑立板垂直固定在底座上，同时作为加热缸、曲轴组件的安装基准，所有安装孔位的同轴度、垂直度公差都在建模时做了装配约束，保障实际加工组装后曲轴转动顺滑无卡滞。加热缸外部缠绕的散热鳍片结构，负责扩大冷端换热面积，让工质从热端流动到冷端时能够快速降温，提升循环的热转换效率，飞轮采用轮辐式镂空结构，在保证足够转动惯量的前提下降低整体重量，减少不必要的动能损耗。

从安装边界尺寸来看，整套模型的底座长度控制在160mm左右，宽度约100mm，整体高度含飞轮在内约120mm，加热缸向外伸出的长度约80mm，安装时需要在加热缸端部预留至少30mm的热源放置空间，飞轮侧不需要额外预留操作空间，整体占用台架面积很小，适合桌面级实验或者展示场景。所有运动部件的外部都没有尖锐棱角，加热缸的外壁做了圆滑过渡处理，避免组装或者演示过程中出现剐蹭，曲轴的转动部位预留了润滑脂填充空间，长期运转时可以定期补充润滑降低磨损。这套模型的结构拆分逻辑完全适配实际加工流程，每个零件都可以单独导出工程图用于机加工或者3D打印制作，装配关系清晰，没有出现无法加工的倒扣或者封闭腔体结构，不管是做原理验证样机还是科普展示模型，都能直接基于这套三维结构调整参数落地。
