四缸发动机排气歧管结构设计方案

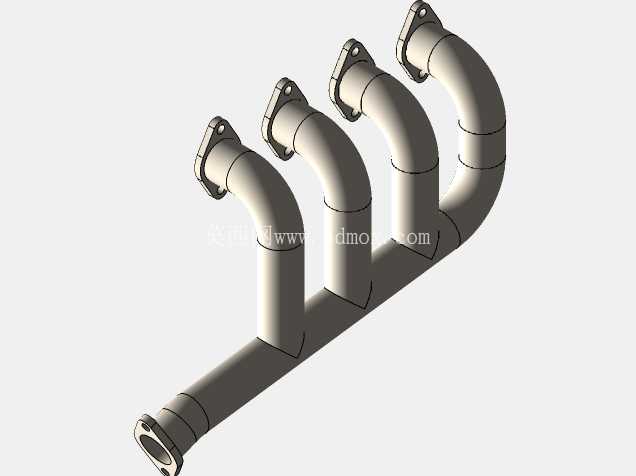

在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发阶段需要重点校核的零部件之一。这款四缸机型配套的排气歧管采用等长支管布局思路，四根独立的弯曲支管从进气侧法兰出发，通过平滑的圆弧过渡汇入底部的总排气通道，整体结构完全规避了直角弯折的流道设计，能够最大程度降低排气气流在管路内部的沿程阻力与局部涡流损失。

从实际装车的应用场景来看，这类歧管主要适配直列四缸自然吸气或小排量涡轮增压汽油机，安装位置位于发动机排气侧，上端通过法兰面与气缸盖的四个排气出口一一对应连接，下端总出口对接三元催化器或者涡轮增压器的进气端。设计过程中首先要匹配气缸盖的排气口布局，四个支管的中心距完全对应缸盖排气道的孔位间距，上端法兰的螺栓孔位置、密封面平面度都需要和缸盖侧的安装基准完全对齐，避免安装后出现密封不严导致的排气泄漏问题。每根支管的弯曲曲率都经过反复调整，既要保证四个支管的长度尽可能一致，让各缸排出的废气到达总出口的时间差控制在合理范围内，减少各缸排气之间的干涉，同时还要避让发动机周边的附件布局，比如启动机、机油滤清器、冷却管路等部件，保证在整车装配时不会出现空间干涉。

流道设计上，支管内壁采用光滑过渡的曲面结构，从法兰入口处的圆形截面顺着弯曲走向逐步过渡到汇入总管的截面，截面变化率控制在合理区间，避免截面突变造成的气流流速骤变。总管部分采用等直径的圆管结构，末端同样设置连接法兰，用于和下游排气部件对接，法兰上的定位凸台能够保证安装时的同轴度，减少装配错位带来的流道偏差。材质选择上这类入门级结构通常适配高硅铸铁或者不锈钢焊接工艺，能够承受排气过程中的高温冲击，同时具备足够的结构强度，抵御发动机运行过程中的振动载荷。

安装边界方面，上端法兰的密封面需要和缸盖排气侧平面完全贴合，装配时需要按照规定的扭矩顺序拧紧法兰螺栓，保证密封垫片的压力均匀，避免长期高温运行后出现垫片烧蚀漏气的问题。歧管整体的外轮廓尺寸需要和发动机舱的预留空间匹配，最外侧的支管与周边部件的间隙要满足热膨胀的补偿需求，避免发动机热机后歧管膨胀挤压周边管路或线束。支管的弯曲半径设计兼顾了气流顺畅性与结构紧凑性，过大的弯曲半径会导致歧管整体占用空间增加，不利于整车机舱布置，过小的弯曲半径则会增大排气阻力，影响发动机的充气效率，这款结构的弯曲半径取值在管径的1.5-2倍区间，在空间占用和流阻性能之间取得了较好的平衡。

从功能特性来看，该结构的排气歧管能够将四个气缸燃烧后产生的高温废气有序汇集到总排气通道，顺畅导入后续的排气处理系统，等长支管的设计可以让各缸的排气脉冲互不干扰，有效降低排气背压，对于提升发动机低速扭矩输出、改善燃油经济性有明显的帮助。同时对称式的支管布局让歧管整体的重量分布更均匀，能够减少发动机运行过程中歧管自身的振动，降低连接部位的疲劳载荷，提升零部件的使用寿命。在建模过程中，所有的弯曲段都采用连续曲率的曲面构建，没有出现折线或者曲率突变的位置，既保证了流体仿真阶段的网格质量，也为后续的铸造或者焊接工艺提供了良好的结构基础，避免出现工艺死角导致的铸造缺陷或者焊接应力集中问题。
