圆形镂空排水格栅盖板结构设计

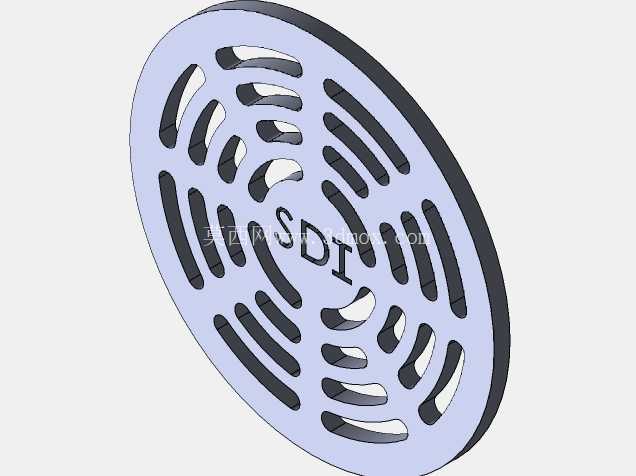

　　这款圆形薄盘式格栅件主要用于排水口、地漏、设备底部集水盘或小型通道入口处，承担拦截杂物、均匀过流和遮盖开口的作用。整体采用扁平圆盘构型，外缘为连续封闭圆环，内部通过多组长弧形槽孔形成通透区域，既保证液体或气流能够快速通过，又能阻挡较大颗粒、碎屑和异物进入下游管路。槽孔按放射与环向结合的方式布置，靠近中心区域孔位较短，向外逐渐拉长，形成由中心向边缘扩散的流线分布，这种排布能够充分利用圆盘面积，避免局部堵塞后完全丧失过流能力。盘面中心保留实体区域，可用于标识、压印或增强中心刚度；外圈实体环带则承担主要支撑和定位功能，安装时可搭放在井口台阶、排水槽边框或配套底座上，不需要复杂的紧固件即可完成限位。从结构受力角度看，薄板格栅在踩踏或局部受压时，最容易出现的是盘面挠曲和外缘变形，因此外圆环宽度需要保持连续，槽孔端部应设置圆弧过渡，避免尖角造成应力集中。模型中的长槽两端均采用圆滑收口，槽与槽之间保留均匀肋条，肋条方向大致沿径向延伸，使载荷能够从中心区域传递到外圆环，再由支撑边界承受。多圈交错的肋条同时提高了盘面的抗扭能力，当人员踩踏边缘或设备支脚压在局部位置时，力不会集中在单条筋位上，而是分散到相邻肋条和外圈。该类件常见于厨房排水、卫浴地漏、实验室水槽、食品加工台面、机房集水坑以及户外小型雨水口。

　　若用于湿区地面，盖板表面可通过槽孔边缘形成防滑边界，鞋底接触时实体肋条提供支撑，水流则从槽缝迅速排走；若用于设备内部，例如空压机、冷水机或清洗设备的底盘排水口，它可以防止螺钉、垫片、加工碎屑落入管路，减少阀门、泵体和管道堵塞风险。设计时需要先确定安装开口直径和承载边界。圆盘外径应略大于开口尺寸，形成足够搭接宽度；厚度则根据材质和跨度选择，塑料件可通过增加肋条或外缘翻边提高刚性，金属件可采用冲压、激光切割或铸造方式成型。槽孔宽度要结合拦截对象确定：过宽会失去防护作用，过窄则容易被毛发、纤维和污泥堵塞。对于污水或含杂物场景，槽缝宜沿水流方向布置，并保证孔位下方有足够跌落空间，减少杂物卡在孔口的概率。模型的盘面孔型并非简单径向直槽，而是采用弯曲长条孔，使孔道在有限半径内获得更长的流通边线，同时保持肋条连续。这样的造型在视觉上更轻盈，在功能上也增加了有效开孔面积。中心实体区与外圈实体区通过多层弧形肋连接，形成类似辐板的结构，加工时无论是钣金切割还是塑料注塑，都需要注意肋条最小宽度和孔间壁厚。若采用注塑工艺，厚薄应尽量均匀，槽孔之间的肋条不宜过厚，以免外圆与筋位收缩不一致导致盘面翘曲；若采用不锈钢或铝板激光切割，则需要关注外圆毛刺、槽孔端部热影响区以及后续平整处理。

　　安装边界方面，该格栅可以直接平放于圆形沉台内，外圆与沉台之间保留少量间隙以容纳热胀冷缩和加工误差；也可在下方增加承托环，使盖板与底座形成可拆卸结构，便于定期取出清理积存杂物。对于需要密封或防臭的场合，可在盖板下方配合水封地漏芯、过滤网篮或密封垫，格栅本身只承担面盖和粗过滤功能。若应用在高速气流通道，例如风机入口或设备通风口，这种放射状开槽还能降低整片封堵带来的风阻，同时防止手指或工具误入旋转部件。此时槽孔宽度应满足安全防护距离，外圆固定方式也需从简单搭放改为螺钉压紧或旋转卡扣，避免振动导致盖板松脱。

　　从三维建模实现来看，先绘制外圆和中心实体区，再按环形阵列布置弧形槽孔，通过拉伸切除形成贯通结构；槽孔端部圆弧直径应与槽宽一致，保证刀具或切割路径连续。外圆厚度、孔间肋宽和中心标识区面积之间需要平衡：开孔率提高会增强通流能力，但会降低整体刚度；实体面积增加则提升承载，却可能造成排水不畅。实际设计中可根据使用场景在两者之间调整，例如地面踩踏件优先保证肋条强度，纯装饰或轻载通风件则可加大开孔比例。整体结构没有复杂装配关系，单件成型即可使用，维护时只需掀开清理，适合作为标准化圆形排水或通风防护盖板进行系列化设计。
