两英寸PVC斜三通Y型管路分流接头

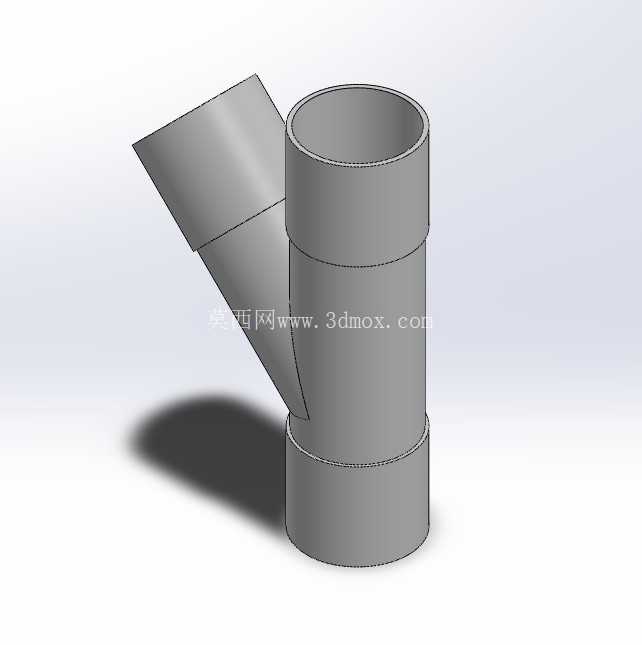

现场做排水或者通风管路改造时，最常碰到的痛点不是直管段，而是两股流体需要在同一节点汇入主干、又不希望出现直角对冲的工况。这个两英寸PVC Y型接头就是针对这类场景做的结构件：主管保持上下贯通，支管以斜角从侧下方接入，三个通路口径统一为两英寸，整体采用承插式接口，端口处做了加粗的承口台阶，安装时直接套入同规格PVC管材外壁，配合粘接剂即可完成密封固定，不需要额外法兰或者卡箍。

从流道逻辑上看，Y型分叉和常规正三通的差别很实际。正三通的支管与主管呈90度交汇，支管来流撞上主管管壁后会形成明显的紊流区，夹带固体颗粒的污水、含纤维杂质的废液在这个拐角处容易挂壁淤积，长期运行后直角根部还会因为流向突变产生局部冲刷。斜向接入的Y结构让支管流向与主管下行方向呈锐角，汇入时流体只需要做小角度转向，水头损失更小，杂质顺着斜壁滑入主干，不容易在交汇腔积存。在民用建筑的同层排水、厨房含油废水合流、实验室酸碱废液汇总、小型水产养殖池回水、车间冷却水分流回收这些场景里，这种斜三通的抗堵表现比直角三通稳定很多。

建模时主体可以拆成三段空心圆柱加中间交汇腔体来处理：主管是一根等径直管，上下两端向外延伸出承口段，承口内径略大于管材外径，壁厚在承口位置做加厚处理，保证粘接面有足够的接触长度；支管按倾斜角度切出圆柱，与主管做布尔合并后，把内部相交的多余实体去除，形成连续光滑的汇流腔。交汇区域是整个零件壁厚最容易出问题的位置——三根管壁在内部相交，如果直接合并不做圆角过渡，尖角处会出现应力集中，注塑冷却时也容易因为壁厚不均产生缩痕，所以内腔交汇棱线要做圆角顺滑过渡，外表面相贯线位置同样加小圆角，既降低注塑内应力，也让流体在腔内没有突兀的折角。

安装边界上需要重点预留支管的斜向操作空间。这个接头的支管不是水平伸出，而是朝斜下方（或斜上方，视安装朝向）探出，相比正三通它在支管轴线方向占用的水平投影更长，做管路排布时不能只按三通中心到端面的直管长度算位置，要把斜管段加上承口插入深度、以及粘接时手持或工具操作的余量一起留出来，否则支管会和旁边的墙面、桥架、其他管线干涉。承插接口的配合公差要控制在合理范围：间隙过大粘接剂层太厚，固化后容易出现缝隙渗漏；间隙过小管材插不到位，承口底部顶住管材端面会造成流道错位。实际施工中一般在管材插入端做标记线，涂胶后一次插到底并保持短暂承压，避免回弹松脱。

材质层面PVC本身的特性也决定了它的适用边界：重量轻、内壁光滑、耐普通酸碱腐蚀、成本低，适合常温的排水、排污、通风、弱腐蚀流体输送；但不耐高温，长期输送超过60度的流体会让接口软化失压，也不适合用在高压给水主管道上，它的承插粘接结构定位就是无压或低压重力流系统。选型时三个通路口径要和外接管材严格匹配，两英寸规格对应公称通径约DN50，变径场景不能直接靠粘接剂填缝，需要搭配补芯或者异径套管过渡。

结构校核上可以重点关注两个位置：一是承口与直管段的衔接台阶，这里是截面突变处，安装时敲击插入或者后期管路沉降产生的弯矩都会集中在台阶根部，加厚段到薄壁段之间最好做锥度过渡而不是直角台阶；二是支管与主管的相贯肩部，也就是支管上方和主管外壁相交的那条马鞍形曲线，这里承受支管管路传来的吊挂载荷，壁厚不能因为抽芯或者脱模斜度被削薄。三维建模完成后把内流道抽出来做截面检查，确认三个方向的流道在交汇处完全连通、没有残留的隔片或者布尔运算留下的死角，再测量承口深度、整体高度、支管伸出长度和倾斜角度，这些尺寸直接决定现场管路能不能对位装配。
