SAESupra方程式赛车钢管桁架底盘结构

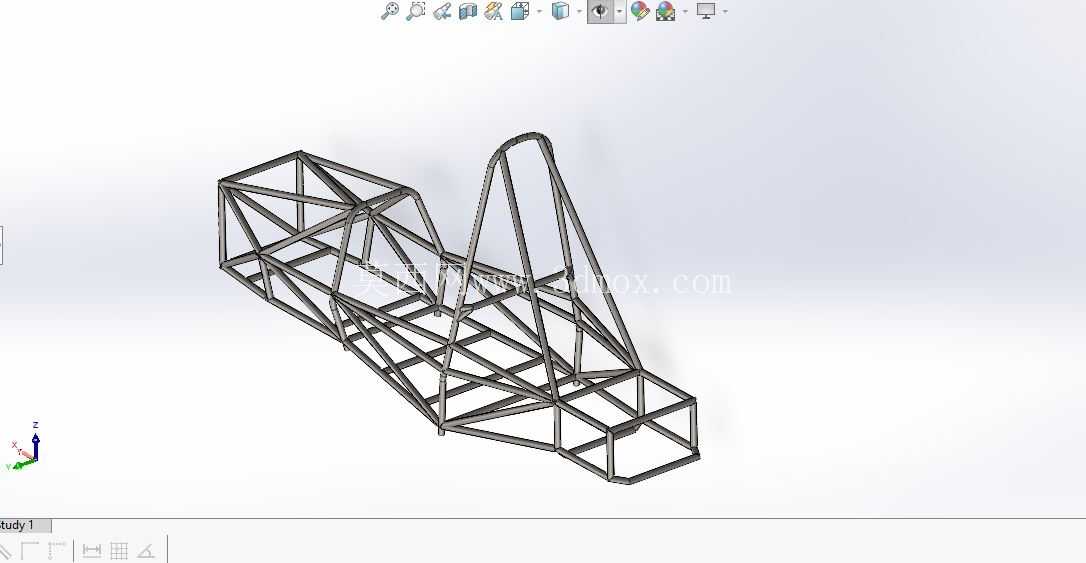

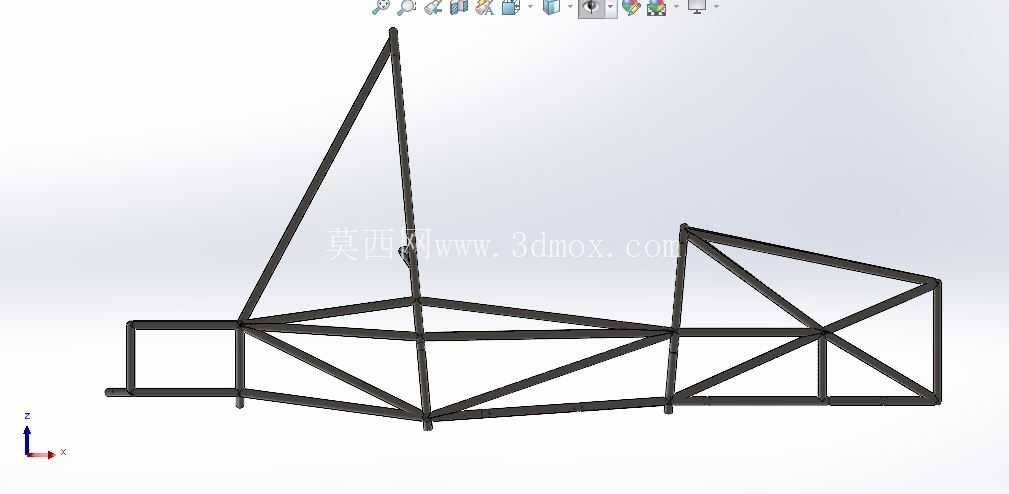

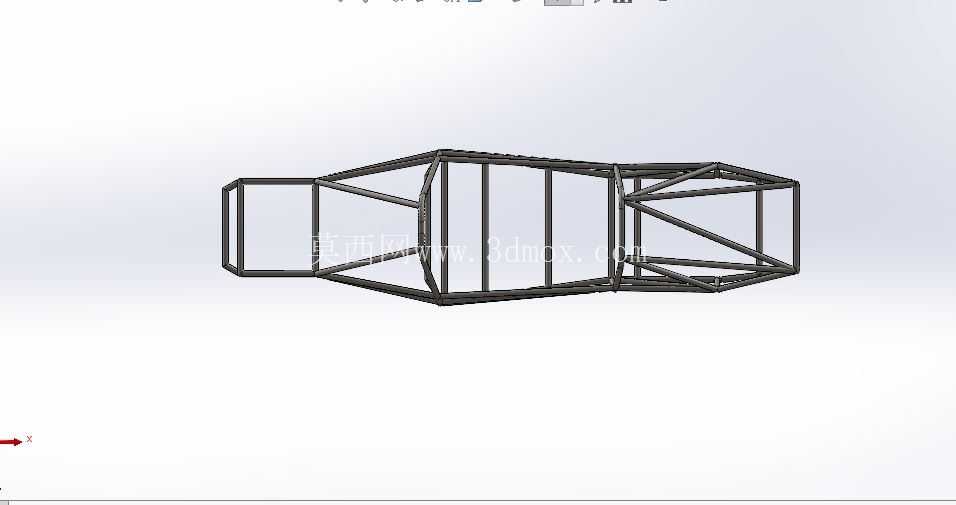

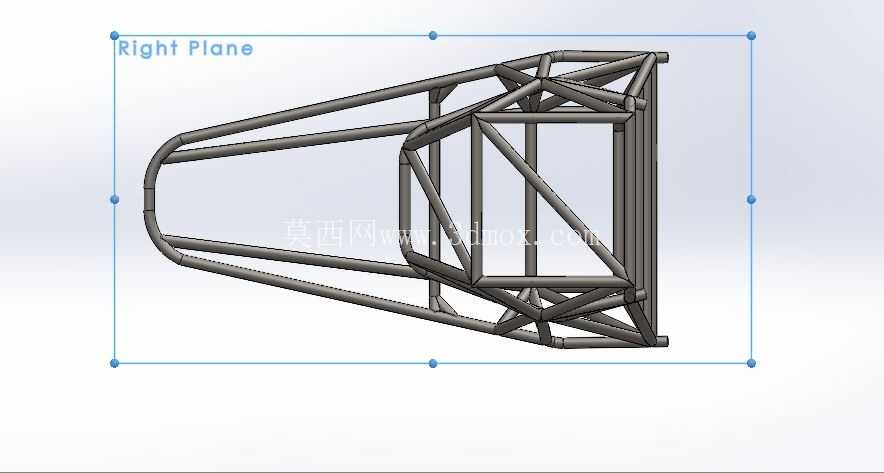

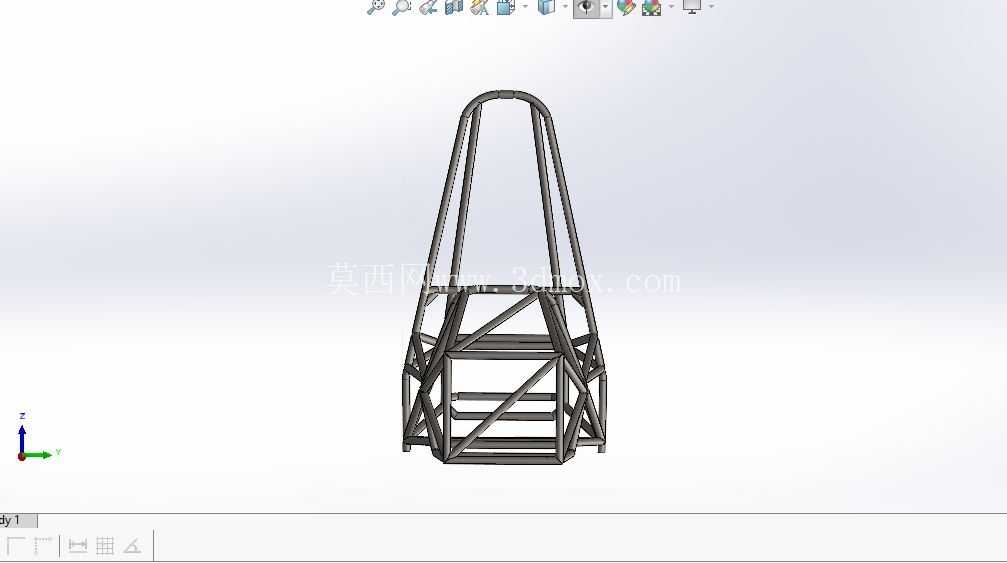

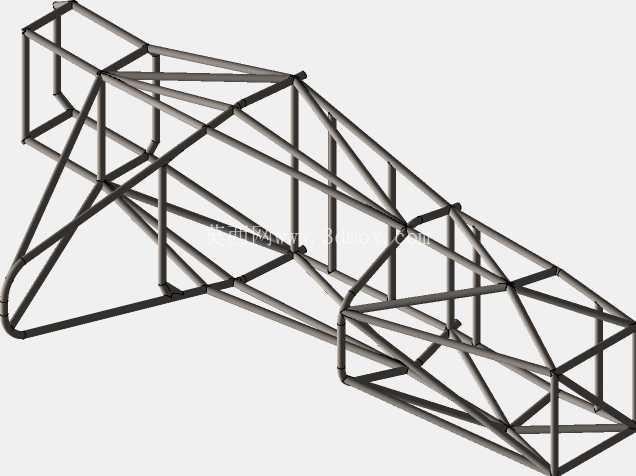

这套钢管桁架底盘面向大学生方程式赛事的原型赛车开发，核心作用是为整车提供全部承载基体，前端桁架预留出前悬安装点、转向机固定位与碰撞吸能段的装配空间，中部座舱区域按照车手坐姿、安全带锚点、座椅安装边界搭建出笼式防护框架，后部桁架直接对接动力总成悬置支架、后悬摇臂安装座与差速器固定点位，所有杆件交汇节点均采用相贯线焊接设计，建模阶段已还原每根钢管的弯折角度、对接切口与空间坐标，可直接导出工程图用于管材下料与焊接工装定位。

从实际赛场使用场景来看，这类桁架底盘需要同时承受过弯时的侧向载荷、制动点头的纵向冲击、飞坡落地的垂向冲击，以及动力总成输出的反扭矩，设计阶段没有采用整块板材铣削的单体壳方案，而是选用薄壁合金钢管通过空间三角桁架布局分散载荷：每一段杆件都沿载荷传递路径布置，座舱周围的主环、前环结构采用更大管径与更厚壁厚的管材，斜向支撑件全部构成稳定三角形，避免出现四边形无支撑的失稳区域，既把整车整备质量控制在赛事规则限定范围内，又能在侧翻、正面碰撞工况下保证车手生存空间不发生过量变形。

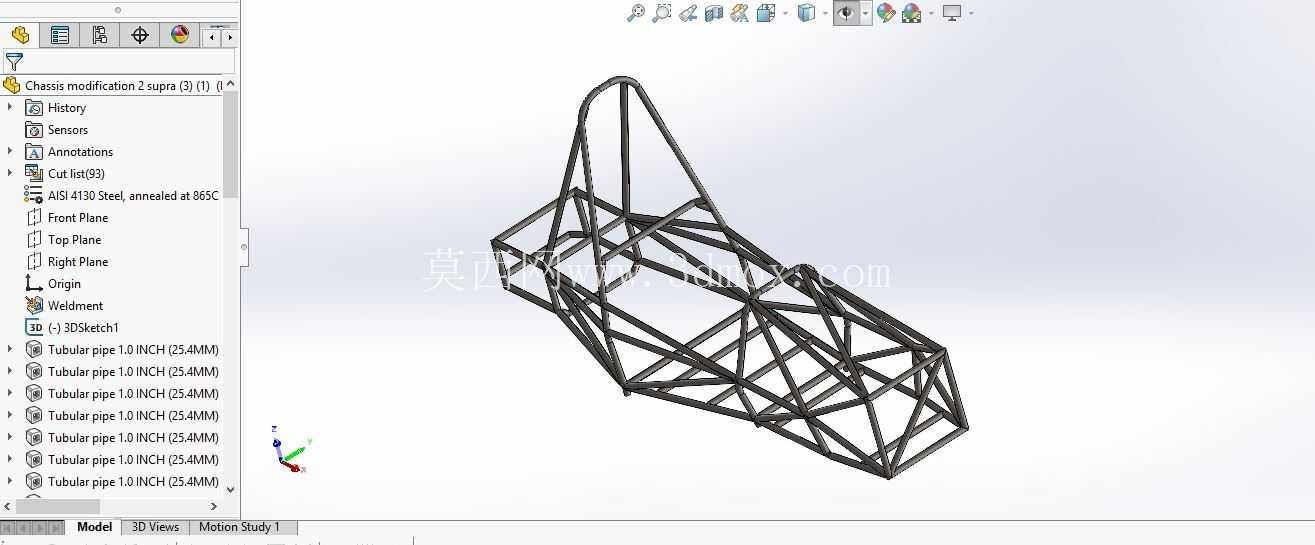

建模过程中首先锁定整车硬点坐标：前后轮距、轴距、车手H点、方向盘位置、踏板组安装面、发动机与变速箱的安装接口全部按照赛事规则与人机工程要求先行定位，再从主环、前环这两个核心闭合框架开始向外延伸杆件，每新增一根支撑杆都同步校验它和周边部件的间隙——转向柱摆动行程、车手头盔活动空间、进排气管路走向、线束布线通道都不能和钢管发生干涉。底盘下部的纵梁沿整车前后方向贯通，侧面的防撞杆在车门区域形成横向防护，前端伸出的吸能段桁架在正面碰撞时会通过杆件有序溃缩吸收冲击能量，避免冲击力直接传递到座舱主环。

安装边界层面，底盘所有悬置点位都预留了对应的安装法兰与螺栓孔位，前悬的上下叉臂内端直接铰接在前端桁架的预设节点上，制动卡钳、转向拉杆的运动包络在建模阶段已做过间隙校核，后部桁架的发动机悬置支架采用加厚连接板焊接在主管交汇节点，确保动力输出的反作用力直接分散到多根主管上，不会出现局部应力集中。底盘底部的桁架杆件高度统一留出了底板安装平面，可铺设碳纤维或铝合金底板梳理车底气流，同时阻挡赛道碎石飞溅进入座舱。

这套结构完全区别于民用乘用车的承载式车身，没有冗余的覆盖件承重，所有杆件都承担明确的载荷传递角色，三维建模完整还原了空间管路的交错关系，焊接节点的相贯切口、管材对接的错位量都在模型中体现，结构设计从业者可以直接参考它的载荷路径布局思路，针对小型越野赛车、巴吉车、轻量化特种车辆的底盘开发做适配调整，也可用于桁架类承载框架的刚度校核教学案例，直观展示空间桁架如何用最少的材料实现最高的扭转刚度与弯曲强度。
