太阳能竞技赛车管架式承载底盘

这套骨架结构面向太阳能竞技车辆的整车开发场景，核心作用是把动力单元、太阳能板支撑、转向行走机构、驾驶防护区域以及电池电控安装点整合到同一空间框架内。实际装车时，底盘并不是单独存在的零件，而是所有硬点的基准：前轮转向节的安装位、后轮驱动桥的固定座、驾驶员坐姿约束点、车身覆盖件的连接耳片，都要从这组管材的交点和轴线关系出发校核。

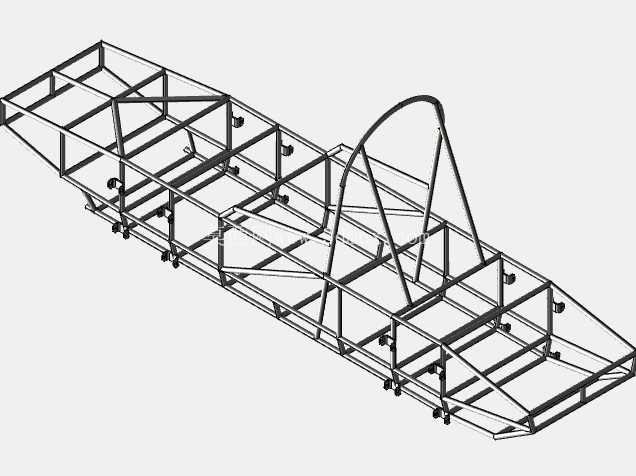

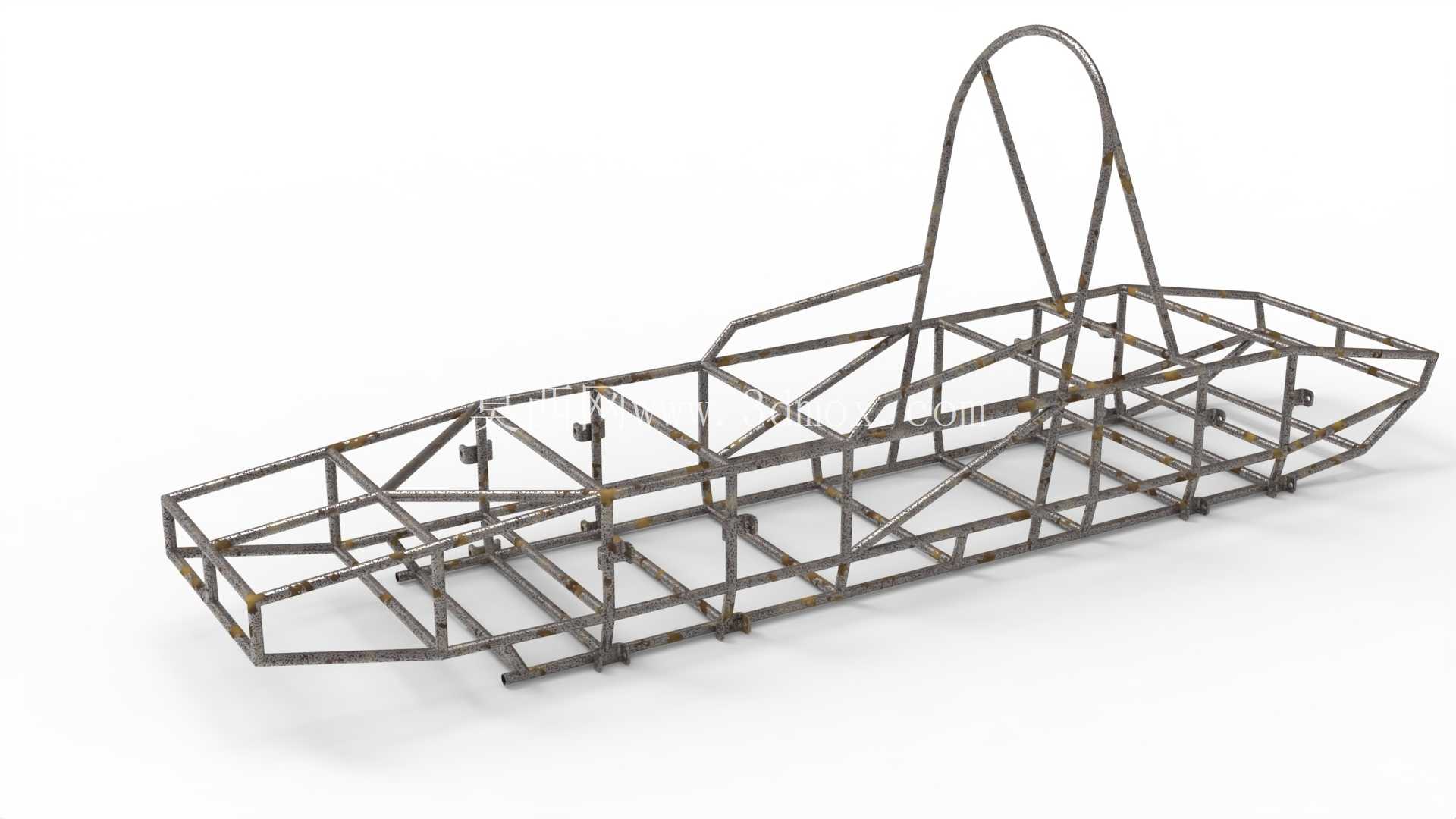

从结构形式看，底盘采用定制焊接型材搭建，整体为空间桁架布局。下部由多根纵向主梁和横向隔框组成，形成长条形承载平台；中部通过斜撑把垂直载荷分解到两侧纵梁，避免单根管材承受过大弯矩；后部向上延伸出拱形防滚结构，在车辆侧翻或翻滚时为乘员头部保留生存空间。管材之间大量采用三角形布置，这种做法在薄壁管架中很常见，原因是三角形单元能够抑制四边形框的剪切变形，让整副骨架在扭转工况下保持更高刚度。

设计思路上，这类底盘优先处理的是质量、刚度和安装边界之间的平衡。太阳能车辆通常对整备质量敏感，框架不能按普通钢制车架那样保守堆料，因此每根杆件的走向都尽量贴合载荷路径：纵向主管承担加速、制动和悬架反力，横向管件负责固定轮距与支撑地板，斜向撑杆则主要应对转弯扭矩和碰撞时的侧向载荷。拱起的后部防护架没有做成封闭壳体，而是用最少的管材形成高位保护环，既满足防护高度，又减少迎风面积和多余重量。

在外形尺寸方面，模型呈现出狭长、低趴的轮廓，适合单座太阳能赛车的布置。底盘前段收窄，为前轮转向和气动外形留出空间；中段宽度相对稳定，可布置驾驶位、电池组及控制元件；后段框架继续向后延伸，并通过上拱管件建立防护边界。由于图中未给出具体数值，工程建模时应先依据轮胎包络、驾驶员人体模型、电池箱尺寸和太阳能板投影面积确定总长、总宽与架体高度，再反推各管段的切点和接头位置。

安装边界需要重点关注几类接口。其一是悬架连接点，管架上的小支座必须与摇臂、减震器或轮轴支架的孔位一致，支座附近应增加局部加强，防止焊点在反复冲击下开裂。其二是地板和车身覆盖件安装面，桁架上表面应预留统一高度的连接耳，便于后期铺设轻量化底板。其三是乘员约束系统，座椅、安全带锚点和防滚架之间要形成连续传力路径，不能把高载荷固定在细长悬臂管上。其四是电池与电控设备，重型部件应尽量布置在底盘低而居中的区域，以降低重心并减小前后轴荷偏差。

从焊接制造角度看，管材相贯线的准确切割是装配质量的关键。三维结构中每个节点都涉及多根管材在不同角度下交汇，若切口角度不准，现场装配会出现错边、间隙过大或强行拉合的问题，焊接后也会产生附加内应力。建模阶段应把管件中心线、外径、壁厚和端部切口关系表达清楚，并在关键节点保留加强片或衬管的位置。对于承受冲击的防滚架区域，接头不宜采用简单点焊搭接，通常需要沿相贯线连续焊接，并在高应力节点增加角撑。

这套结构还体现了竞技车辆底盘常见的开放式设计理念。它没有依赖厚重的冲压底板，而是用空间杆件承担主要载荷，便于学生车队或小型研发团队在有限工艺条件下制作、调整和维修。若后续需要验证性能，可围绕整备质量、弯曲刚度、扭转刚度、模态频率和碰撞生存空间展开分析；在实际工程中，往往会通过加粗主承载管、减细次要支撑杆、调整斜撑角度等方式迭代，而不是简单统一增加所有管材规格。

总体来看，该模型适合作为太阳能赛车、节能车或轻型电动原型车的底盘方案参考，重点不在外观覆盖，而在空间硬点布置、桁架传力路径、焊接节点工艺和乘员防护边界的协同设计。
