多通路口集成式流体转接阀座结构

　　该结构属于流体管路系统中的核心转接构件，主要应用在中小型液压动力单元、集中润滑系统、小型气动控制回路的管路交汇节点，承担多方向管路的流体分流、汇流与流向转接功能，可同时对接四个不同走向的外接管路，减少管路系统中分散接头的使用数量，降低管路泄漏点的总数量，提升整套流体回路的集成度与运行可靠性。从实际工况适配来看，这类阀座通常安装在动力源与执行元件之间的管路中段，底部带圆形安装法兰，法兰上预留的安装孔位可直接通过螺栓固定在设备的安装基板或者阀组集成块上，安装时需保证法兰结合面的平面度公差不超过0.02mm，配合耐油橡胶密封垫实现端面静密封，避免流体从安装结合面渗漏。

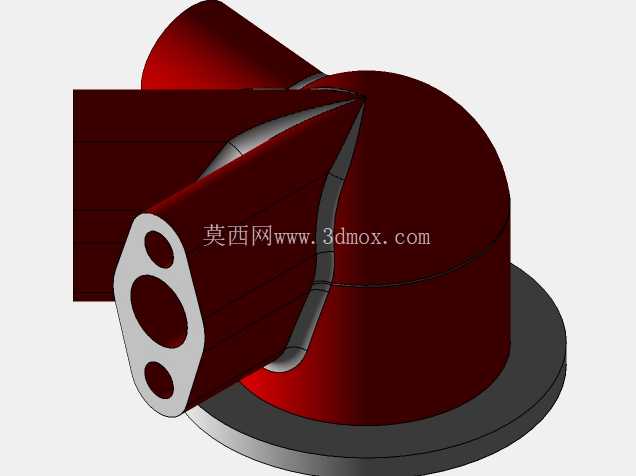

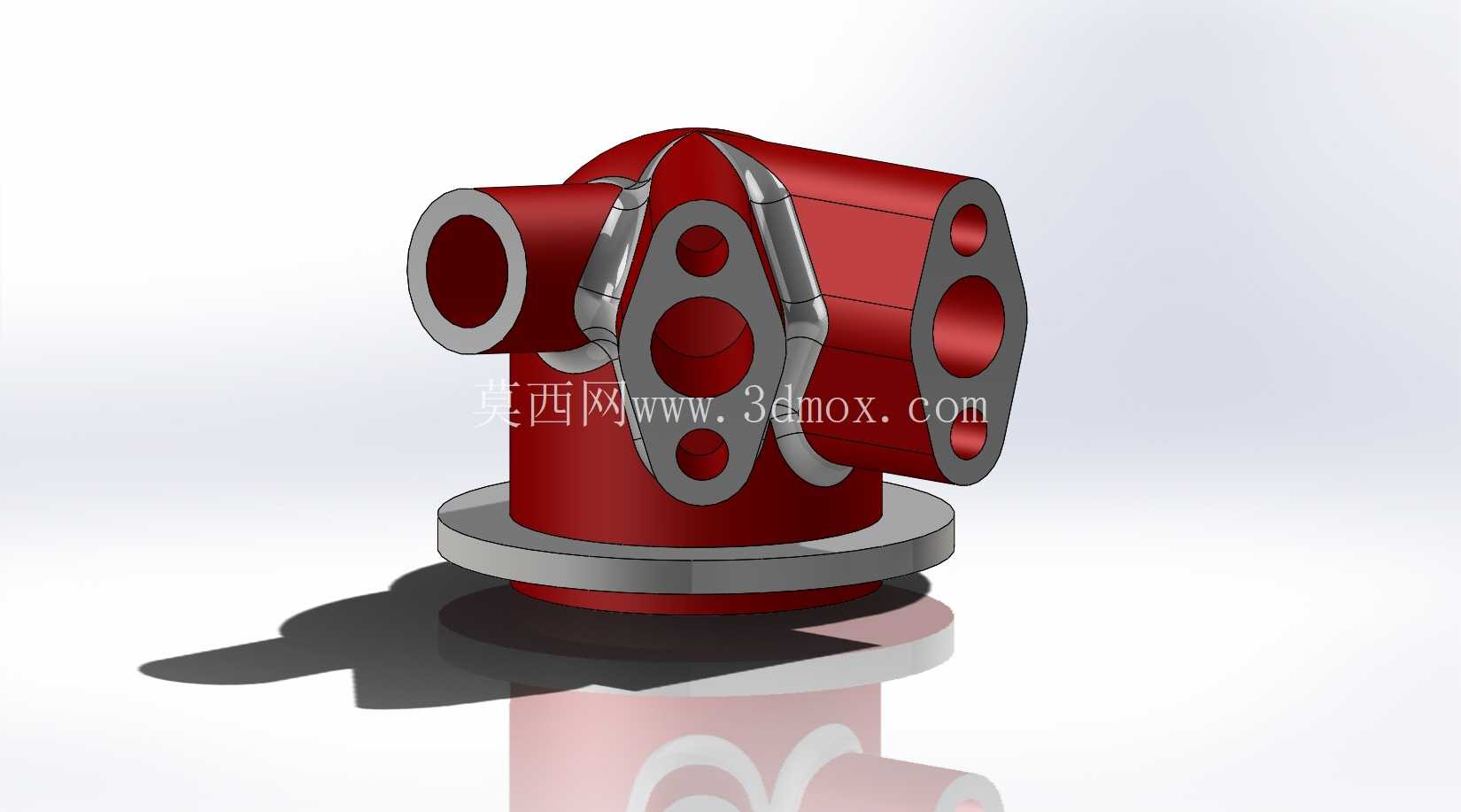

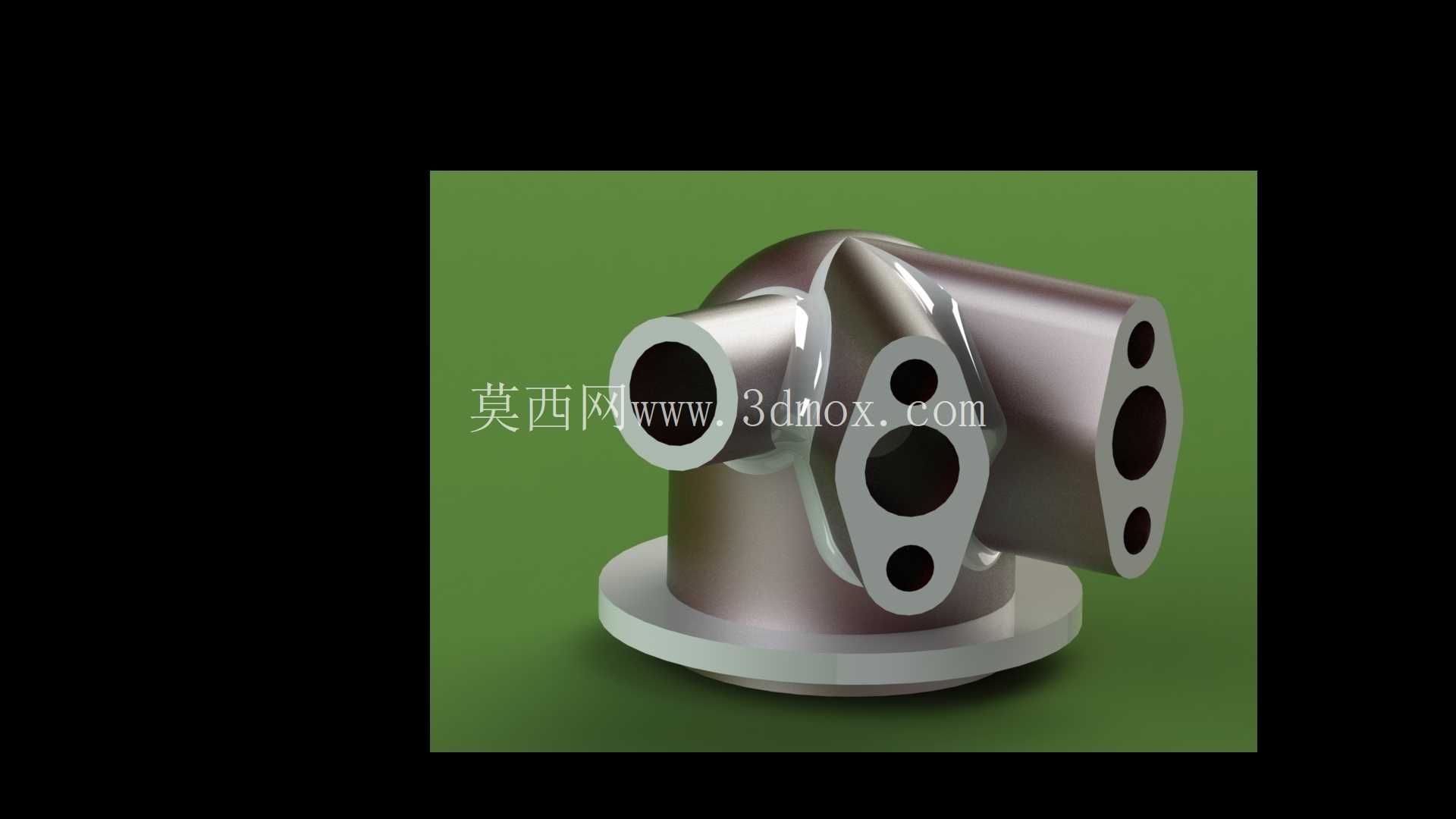

　　结构设计上采用一体化铸造基体，主体为立式圆柱腔体，四个侧向接口分别沿水平不同角度伸出，接口内部为光滑通流孔，孔径根据通流流量需求做等径设计，保证流体在腔体内流转时的压力损失控制在允许范围内；接口与主体腔体的过渡位置做了大圆角加厚处理，避免流体长期冲刷导致的应力集中，同时提升铸件本身的结构强度，承受管路内的额定工作压力时不会出现开裂变形。中间密封结合面采用带多层安装孔的平面结构，可直接对接板式安装的控制阀或者其他功能阀件，结合面上的密封槽可嵌入O型密封圈，实现对接面的无泄漏连接；侧向伸出的接口外壁做了加厚处理，可适配卡套式接头、焊接接头或者螺纹接头的连接需求，根据实际管路的压力等级选择对应的连接形式，高压工况下优先选用焊接或者卡套连接，低压回路可采用螺纹连接加生料带密封的形式。

　　从安装边界来看，底部法兰的外径大于主体圆柱的外径，安装时需要在基板上预留对应尺寸的安装沉孔或者避让空间，法兰上的螺栓孔采用均匀分布设计，紧固螺栓时需按照对角顺序逐步拧紧，避免法兰受力不均导致的密封面翘曲；四个侧向接口的伸出长度经过精确计算，保证外接管路安装时不会和周边其他构件产生干涉，接口的中心高度统一，方便管路排布时的走线对齐，减少管路弯折的角度，降低流体流动的沿程阻力。

　　实际使用过程中，该阀座的内部腔体做了流道圆滑过渡处理，没有直角突变结构，避免流体在腔体内形成涡流导致的压力脉动，同时减少流体杂质在腔体内的沉积，降低管路堵塞的风险；外部非配合面做了防锈涂装处理，配合面保留加工后的金属光洁面，安装时需注意保护配合面不要被磕碰划伤，否则会直接影响密封性能。这类集成式阀座相比传统的多个接头拼接的管路结构，整体占用的安装空间更小，管路排布更整齐，后期维护时拆卸更方便，不需要拆解多段管路就可以实现阀座的整体更换，在小型液压站、机床润滑系统、小型气动控制设备中都有广泛的应用场景，设计时需要根据实际的工作压力、流体介质类型选择对应的基体材质，普通液压油工况可选用铸铁材质，水基介质或者腐蚀性介质工况可选用不锈钢或者铸铜材质，保证构件的使用寿命满足设备的全生命周期运行需求。
