多接口法兰式流体控制阀体结构设计

项目分类:阀门 发布时间:2026-01-12 ID:1117775
  • 多接口法兰式流体控制阀体结构设计

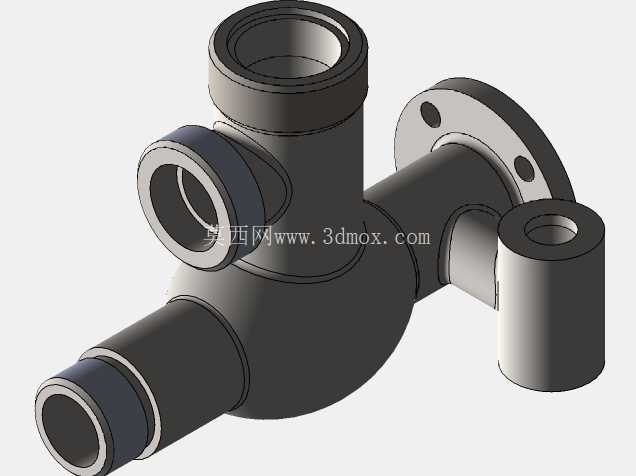

  在化工流体输送、市政供水管网、工业制程管路系统中,法兰连接类阀体是管路通断、流向切换、压力调节环节的核心基础部件,这类部件的结构合理性直接决定整套管路系统的密封可靠性与运维便捷性。这款多接口法兰阀体采用一体式铸造成型主体结构,区别于常规两通式直通阀,主体集成了五个不同通径的连接端口,分别对应主通路直通接口、侧路垂直分支接口、顶部检测/排气接口、法兰侧装对接端以及旁通控制接口,可在单阀体上实现多支路流体的汇流、分流与流向切换,减少管路中多接头拼接带来的泄漏点,适配复杂管路布局下的紧凑安装需求。

  从设计逻辑来看,主体流道采用圆弧过渡结构,避免直角流道带来的流体压损与湍流冲击,所有端口的连接端面都预留了标准密封槽位,可适配O型圈、金属缠绕垫等不同密封件,满足从低压给排水到中压化工流体输送的不同压力等级使用场景。带法兰盘的侧接端采用标准法兰螺栓孔布局,法兰端面的平面度公差控制在0.1mm以内,保证与对接法兰压紧后密封面完全贴合,避免局部间隙导致的介质渗漏;其余承插式接口的外壁设计了环形定位凸台,安装时可直接与管路承插端抵靠定位,无需额外测量插入深度,降低现场安装的对位难度。

  安装边界方面,主体最大外轮廓尺寸适配DN50主通路的安装空间要求,法兰端的螺栓孔中心圆直径符合对应压力等级的法兰标准,各分支接口的朝向经过空间角度优化,安装后相邻管路的操作扳手空间预留充足,不会出现接口间距过小导致的管件无法安装、阀门操作手柄干涉的问题。阀体主体壁厚根据各端口的受力情况做了差异化设计,主通路承压段壁厚大于分支接口壁厚,在保证整体耐压强度的前提下尽可能降低阀体自重,减少管路支撑结构的承重负荷。流道内壁做了平滑过渡处理,没有凸起的浇铸残留,可减少流体输送过程中的杂质滞留,降低管路堵塞风险,适配带少量固体颗粒的流体输送场景。

  在实际工况应用中,这类多通法兰阀体常被用在换热机组的管路分支、水处理设备的多通路切换、小型液压站的油路分配环节,相比采用多个两通阀拼接的管路方案,单阀体集成的结构可减少40%左右的管路接头数量,不仅降低了材料成本,也减少了后期运维中泄漏点排查的工作量。设计过程中针对各接口的受力做了有限元校核,在1.6倍额定工作压力下,阀体最大应力集中点出现在法兰与主体的连接过渡位置,该位置特意做了圆弧加强筋过渡,避免应力集中导致的阀体开裂,所有端口的连接螺纹/承插尺寸都符合通用管路标准,可直接与市售标准管件、阀门配件对接,无需定制转换接头。
