小型设备壁挂式废气导流排气室结构

在小型桌面加工设备、实验室小型通风装置、紧凑型工业单机的废气排放改造场景中，这类壁挂式排气导流结构的应用十分普遍，很多做小型设备结构配套的工程师都接触过类似需求——设备本身的排气口尺寸小、位置贴近安装墙面，直接接管道会出现弯折角度过大、排风阻力陡增的问题，同时室外侧的排气口如果没有防护结构，很容易进入飞虫、落叶、雨水，倒灌进设备内部造成元器件损坏。

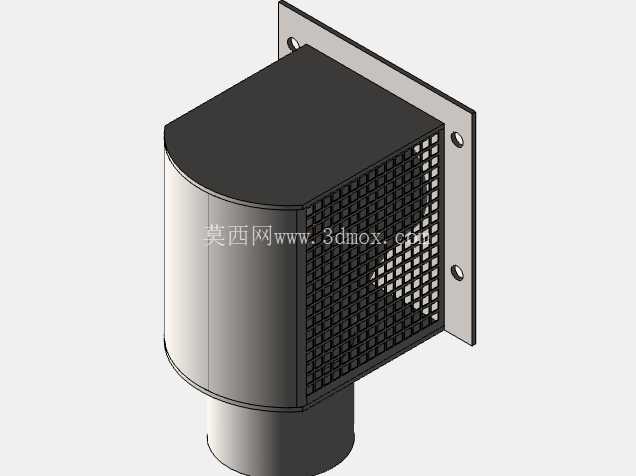

这个结构的核心功能是完成排气路径的90度转向，同时兼顾墙面安装的密封性与外侧防护需求。从结构组成来看，整体分为墙面安装法兰、导流腔室、下接管道接口、外侧防护网四个核心部分。安装法兰采用平板式结构，四个角预留了沉头安装孔，安装时可以直接通过膨胀螺丝或者自攻螺丝固定在墙面预留的开孔位置，法兰与墙面接触的一侧可以加装密封胶条，避免废气从安装缝隙漏出到室内侧。导流腔室采用了弧形过渡的内壁设计，没有采用直角弯折的结构，这一点是排风结构设计的关键——直角弯折会在转角处形成涡流区，大幅增加排风阻力，降低风机的有效排风效率，而圆弧过渡的内壁可以让气流顺着曲面平滑转向，压力损失可以降低40%以上，对于小功率排风的小型设备来说，这个细节直接决定了最终的排风效果。

外侧的防护网采用方格网状结构，网孔的尺寸经过权衡设计：既不会因为网孔过大失去防护效果，让体积较大的杂物、虫鼠进入排气通道，也不会因为网孔过小造成排风阻力过大，网状结构的边框与腔室主体采用卡扣加螺丝的双重固定方式，日常维护时可以快速拆卸，清理附着在网孔上的灰尘、纤维等杂物，避免长期使用后网孔堵塞影响排风。下部的管道接口采用标准圆柱接口，尺寸适配常规的小型排风软管，可以直接通过卡箍固定，不需要额外做转接头适配，降低现场安装的配件成本。

从安装边界来看，这个结构的突出墙面尺寸控制得非常紧凑，不会因为安装排气结构在室外侧占用过多空间，即使是在狭窄的设备外沿、楼宇外墙的狭窄安装位也能顺利布置。腔室的顶部采用圆弧封板设计，没有积水的平面结构，雨天落在结构上的雨水会顺着圆弧面流到外侧，不会积存在结构顶部慢慢渗透进接缝位置，提升了户外使用的耐候性。

在实际选型适配的时候，需要注意几个匹配要点：首先是下部接口的尺寸要和设备配套的排风软管内径匹配，避免出现接不上或者密封不严的问题；其次是安装法兰的开孔尺寸要和墙面预留的排气开孔对齐，法兰的尺寸要比墙面开孔大出足够的余量，保证密封胶条可以完全覆盖开孔缝隙；另外防护网的网孔通风率要和设备的排风量匹配，排风量较大的场景可以适当选择网孔稍大的规格，避免排风背压过高。

这类结构虽然看起来简单，但是在小型设备的排风系统里是非常关键的衔接部件，很多现场排风效果差的问题，往往就是因为这类衔接部件的结构设计不合理，要么转角阻力太大，要么没有防护造成杂物堵塞，要么安装密封不好造成废气泄漏。这个结构的设计把安装便捷性、排风效率、户外防护需求都整合到了一起，不需要额外搭配多个配件就能完成墙面排气的转接，非常适合小型单机设备、桌面级加工装置、实验室通风点位的排气配套使用，在建模的时候可以根据实际的管道尺寸、墙面安装空间调整法兰大小、腔室曲率半径、接口长度等参数，快速适配不同的项目需求。
