多管程管道絮凝反应装置结构设计

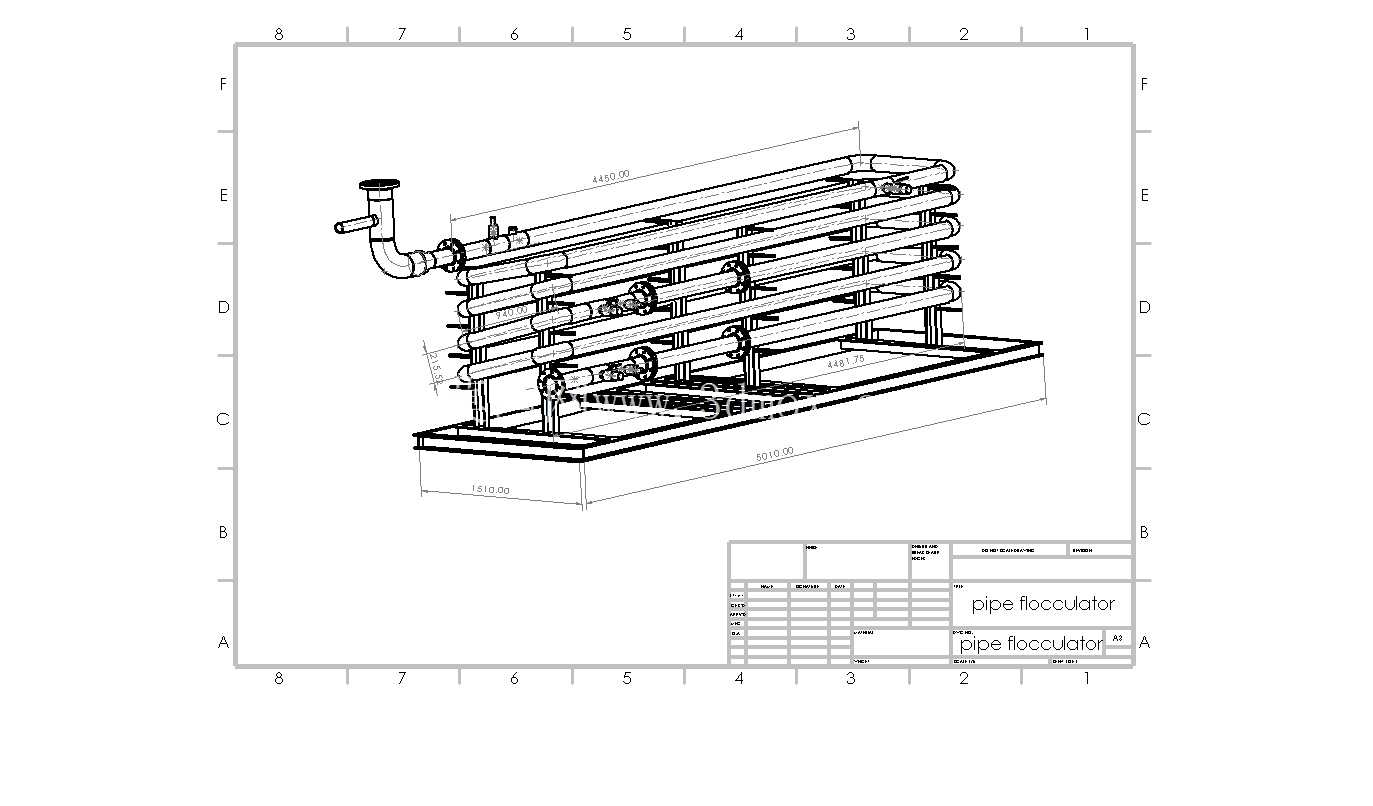

　　在市政给水处理、工业废水预处理工段中，管道絮凝器是替代传统池体絮凝单元的核心集成化设备，这套多管程排布的管道絮凝装置，主要依托管道内的流速梯度变化，让投加的混凝剂与待处理水体在管路流动过程中完成充分混合、碰撞，逐步形成密实的矾花絮体，为后续沉淀、过滤单元提供合格的进水条件，相比传统的折板絮凝池、网格絮凝池，该类管道式装置不需要额外占用大面积池体空间，可直接集成在输水管道链路中，大幅缩减水处理站的土建投入与施工周期。从结构设计逻辑来看，整套装置采用卧式多层多回程管路排布，底部设置型钢焊接一体式底座，所有换热及反应管路通过管卡、支架分层固定在底座框架上，进水端设置异径接口与外部输水管道对接，管路之间通过90度弯头依次串联，形成多次折返的流道，让流体在管路内沿程流动时，不断改变流向，在弯头、变径位置形成局部紊流，既保证混凝剂与水体的混合效率，又能通过管程长度的精准控制，匹配不同水质下的絮凝反应时间需求，避免短流、絮体破碎等问题。

　　设计过程中首先需要核算处理水量对应的管内流速，絮凝阶段的流速需要沿程逐步降低，从进水端的0.3-0.5m/s逐步降到出水端的0.1-0.2m/s，因此这套装置在管路排布时，通过不同管径的搭配、管程长度的调整，实现沿程流速的梯度递减，既保证初期混合阶段的紊动强度让药剂快速分散，又能在后期反应阶段降低流速，避免已经形成的大颗粒絮体被水流剪切破碎。安装边界方面，整套装置的底座采用标准化型钢焊接结构，底座上预留有地脚螺栓安装孔，可直接固定在混凝土设备基础上，进水口、出水口的法兰接口统一标高，对接外部管路时不需要额外调整管线高度，设备整体的宽度、高度尺寸充分考虑了常规车间的运输通道、厂房门洞的通行限制，可整体吊装运输，不需要现场拆分管路，大幅降低现场安装的工作量。

　　管路支架的设计充分考虑了满水运行时的管路载荷，每间隔一定距离设置一处支撑点，避免长管路运行过程中出现挠度变形、焊缝开裂的问题，所有管路连接位置均采用法兰或焊接连接，密封面匹配对应压力等级的密封垫片，避免运行过程中出现渗漏。在实际应用场景中，这类管道絮凝装置不仅可用于常规的市政给水净化，还可适配中小型工业废水处理项目、农村安全饮水工程、循环水处理系统的絮凝单元，尤其适合场地受限、改造类的水处理项目，不需要对现有场地进行大规模土建改造，只需要在原有输水管道上串入该装置即可完成絮凝单元的增设。

　　设计时还充分考虑了设备的检修便利性，每段管路的端部都设置有可拆卸的法兰端盖，不需要整体拆解管路即可完成内部的冲洗、检修，避免长期运行后管内积泥、堵塞影响处理效果；管路上预留的多个接口可用于加装在线压力、流量监测仪表，方便运行过程中实时监控设备的运行状态，调整药剂投加量与进水流量，匹配不同的进水水质波动。从结构细节来看，多层管路的上下层间距预留了足够的操作空间，方便日常巡检时检查管路的密封情况、支架的紧固状态，底座的高度设计也充分考虑了排污需求，设备最低点设置有排污接口，停机维护时可将管内的存水完全排空，避免冬季低温环境下管内存水结冰胀裂管路。整套装置的流道设计经过反复的流态模拟验证，折返式的管路走向让流体在管内不会出现流动死区，所有位置的水体都能保持稳定的流动状态，避免局部积泥导致的水质二次污染问题，同时沿程的水头损失控制在合理范围内，不需要额外提升进水压力，匹配常规输水水泵的扬程即可满足运行要求，降低系统的运行能耗。
