风冷式管带结构换热冷凝装置三维数模

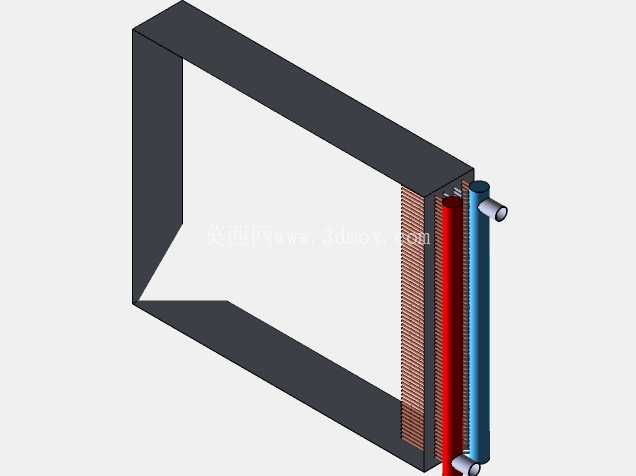

　　这套冷凝装置的三维数模还原了风冷式换热核心部件的完整结构，在中小型制冷系统、小型工业冷却回路、商用空调外机单元这类场景中，这类结构是完成冷媒相变放热的核心载体。实际工况下，高温高压的气态冷媒从侧边管路进入集流管后，会均匀分配到每一根平行排布的换热流道中，流道外侧紧密贴合的多层翅片会大幅拓展空气侧的换热面积，配合外部强制对流的空气带走冷媒凝结过程释放的热量，最终让气态冷媒完全相变为高压液态，从另一端的管路流出进入后续节流部件。

　　从结构设计逻辑来看，模型还原了框架式支撑的设计思路：外围的U型钣金边框为整个换热芯体提供刚性支撑，边框的折边预留了标准安装孔位，可直接适配常规空调外机、小型冷水机组的安装舱位边界，安装时不需要额外做结构补强，边框的内槽刚好卡住翅片芯体的侧边，避免运输或运行振动过程中芯体出现错位变形。换热芯体部分的翅片采用了连续冲压的波纹式结构，每一片翅片的冲孔都和换热管外壁紧密胀接，不存在接触热阻的模拟偏差，建模时还原了翅片间距的均匀排布，这个间距参数是结合迎面风速2-3m/s的工况设计的，既不会因为间距过小导致风阻过大增加风机负载，也不会因为间距过大浪费换热面积降低换热效率。

　　侧边的进出液管采用了阶梯式变径结构，和集流管的连接位置做了圆弧过渡处理，避免冷媒流动过程中出现局部涡流压损，管路伸出端预留了标准焊接接口长度，可直接匹配对应管径的冷媒管路，不需要现场二次裁切调整。整个模型的安装边界做了明确的结构约束：整体厚度方向的尺寸适配常规150mm以内的设备安装舱，进出管的伸出长度控制在不会和舱内其他管路产生干涉的范围，边框上的安装孔位间距符合行业通用的安装尺寸规范，可直接替换同规格的老旧冷凝部件，不需要对原有设备的安装结构做改动。建模过程中对芯体和边框的配合公差做了模拟还原，边框的内槽尺寸比芯体外形尺寸预留了0.2mm的装配间隙，既可以满足生产线上的快速装配要求，也不会因为间隙过大导致芯体运行时出现晃动异响。

　　翅片部分的建模没有做简化省略，每一层翅片的翻边结构都做了还原，这个翻边结构除了保证和换热管的胀接紧密性之外，还可以在空气流过时形成微小的湍流，破坏翅片表面的层流边界层，进一步提升空气侧的换热效率。集流管两端的端盖结构采用了圆弧封头设计，相比平端盖可以承受更高的冷媒工作压力，适配常规R22、R410A等常用冷媒的系统工作压力要求，端盖和集流管的连接位置做了焊接坡口的结构模拟，还原了实际生产中的焊接工艺要求。在实际设备选型匹配时，这个结构的冷凝装置适配3-5匹的制冷量范围，迎面风阻控制在合理区间，可匹配常规轴流风机的风压参数，不需要额外选用高静压风机增加设备成本。整个模型的结构拆分完全贴合实际生产的装配逻辑，从边框支撑、芯体装配到管路焊接的每一个装配环节都有对应的结构体现，没有做不符合生产工艺的简化处理，可直接用于结构评审、装配干涉检查、安装尺寸匹配等工程场景。
