管壳式流体换热测试管道结构

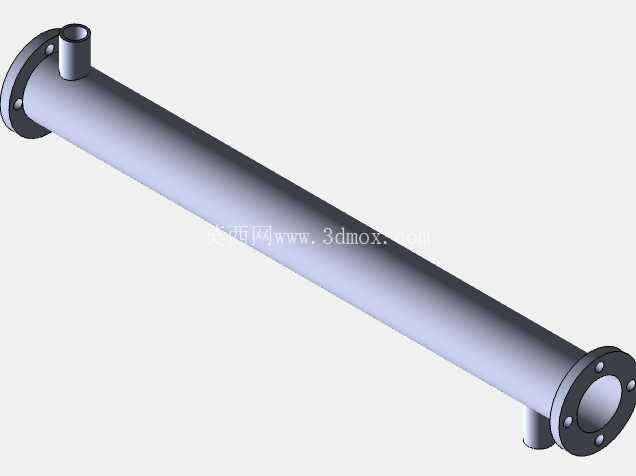

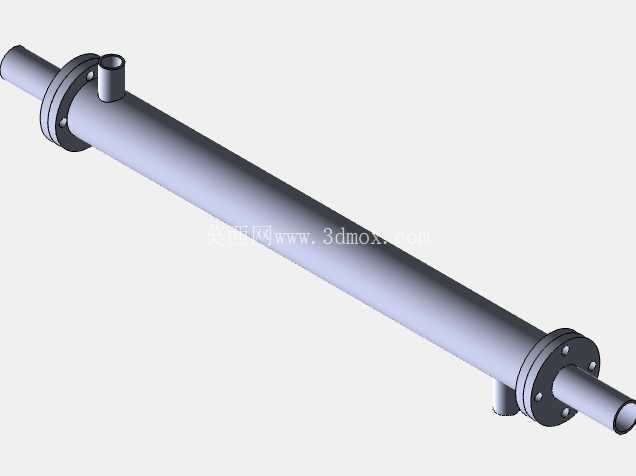

　　在化工、能源、暖通等领域的流体换热性能验证环节，这类带侧接口的长筒形管道是测试回路里的核心承载部件，主要用来完成热流体与冷却剂的对流换热过程参数采集，区别于常规工业量产的定型换热器，这类测试用管道的结构更偏向实验场景的适配性，不需要追求极致的换热效率冗余，而是优先保证流道的通畅性、测点布置的便利性以及不同工况下的密封可靠性。从结构设计逻辑来看，主体采用等径直筒作为主流道，两端配置带螺栓孔的法兰结构，既可以通过法兰对接上下游的测试管路，也能通过拆卸法兰完成内部流道的清理、换热芯体的更换或者传感器的内置安装，筒身对称布置的两个径向小接口，分别对应冷却剂的流入与流出通道，和主流道内的热流体形成错流换热路径，这种侧接结构避免了轴向接管对主流道流场的干扰，能让测试段的流态更接近理想的管内流动状态，减少进出口效应带来的测试数据误差。

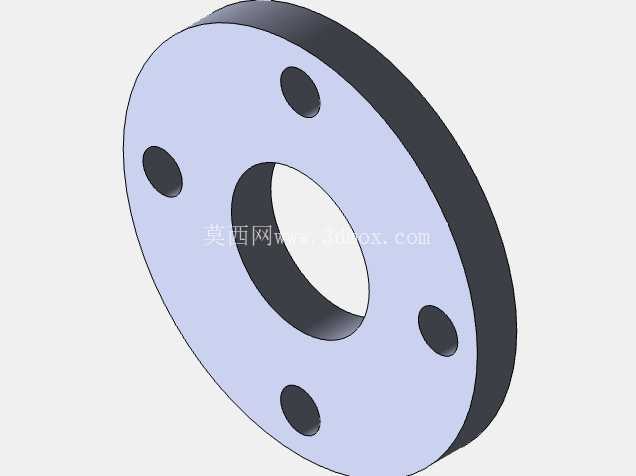

　　设计过程中首先要确定主流道的内径尺寸，这个参数直接决定了管内流体的流速范围，针对不同雷诺数下的换热系数测试需求，内径选择需要匹配测试回路的泵组流量参数，保证测试区间内流体能够覆盖层流、过渡流、湍流等不同流态，筒身的壁厚计算需要兼顾耐压要求与热传导需求，既要承受测试过程中可能出现的最高工作压力，避免筒体出现变形或者泄漏，也要控制壁厚在合理范围，减少筒壁自身热阻对换热系数测试结果的影响。两端法兰的螺栓孔分布采用等节圆布置，密封面选用突面结构，搭配适配的密封垫片就能满足中低压工况下的密封要求，法兰与筒体的连接采用角焊缝满焊，焊接后需要做水压试验验证焊缝密封性，避免测试过程中流体泄漏影响数据准确性。

　　径向侧接口的位置设计避开了两端法兰的焊缝热影响区，同时距离主流道进出口预留了足够的直管段长度，这个直管段长度通常要求不小于5倍主流道内径，目的是让流体在进入换热测试段之前充分发展，消除弯头、变径带来的旋流、偏流等流场畸变问题，保证测试段内的速度场、温度场分布均匀。安装边界方面，整个管道组件可以通过两端法兰直接串接在测试管路上，不需要额外的支撑结构也能保持稳定，如果测试回路存在振动源，可以在筒身中部加装管夹做辅助固定，侧接口采用标准管螺纹设计，能够直接对接冷却剂的输送软管或者硬管，不需要额外加工转换接头。

　　实际使用过程中，热流体从主流道一端流入，沿着筒身轴向流动，从另一端流出，冷却剂从其中一个侧接口进入筒体与内管之间的夹层，和内管里的热流体完成热量交换后从另一个侧接口流出，通过在主流道和夹层的进出口布置温度、压力、流量传感器，就能采集到不同流量、不同温度工况下的换热参数，为换热器的结构优化、换热模型验证提供实测数据支撑。和常规的工业换热器相比，这类测试用管道没有设置复杂的折流板、翅片等强化换热结构，流道结构简单，流体在内部的流动阻力小，流场分布更容易通过仿真计算复现，非常适合用来做基础换热特性的实验研究，也可以作为小型换热系统的核心换热单元，用在对换热负荷要求不高、空间尺寸受限的冷却场景中。建模过程中需要重点保证法兰螺栓孔的位置度、侧接口与筒体的垂直度、两端法兰的同轴度，这些形位公差如果超出范围，会直接导致安装时法兰对接错位、侧接口管路产生附加应力，甚至出现密封失效泄漏的问题，筒体的内外圆柱面需要保证圆柱度，避免出现局部缩径或者凸起，干扰管内流体的正常流动。
