创意异形四通管路连接接头结构设计

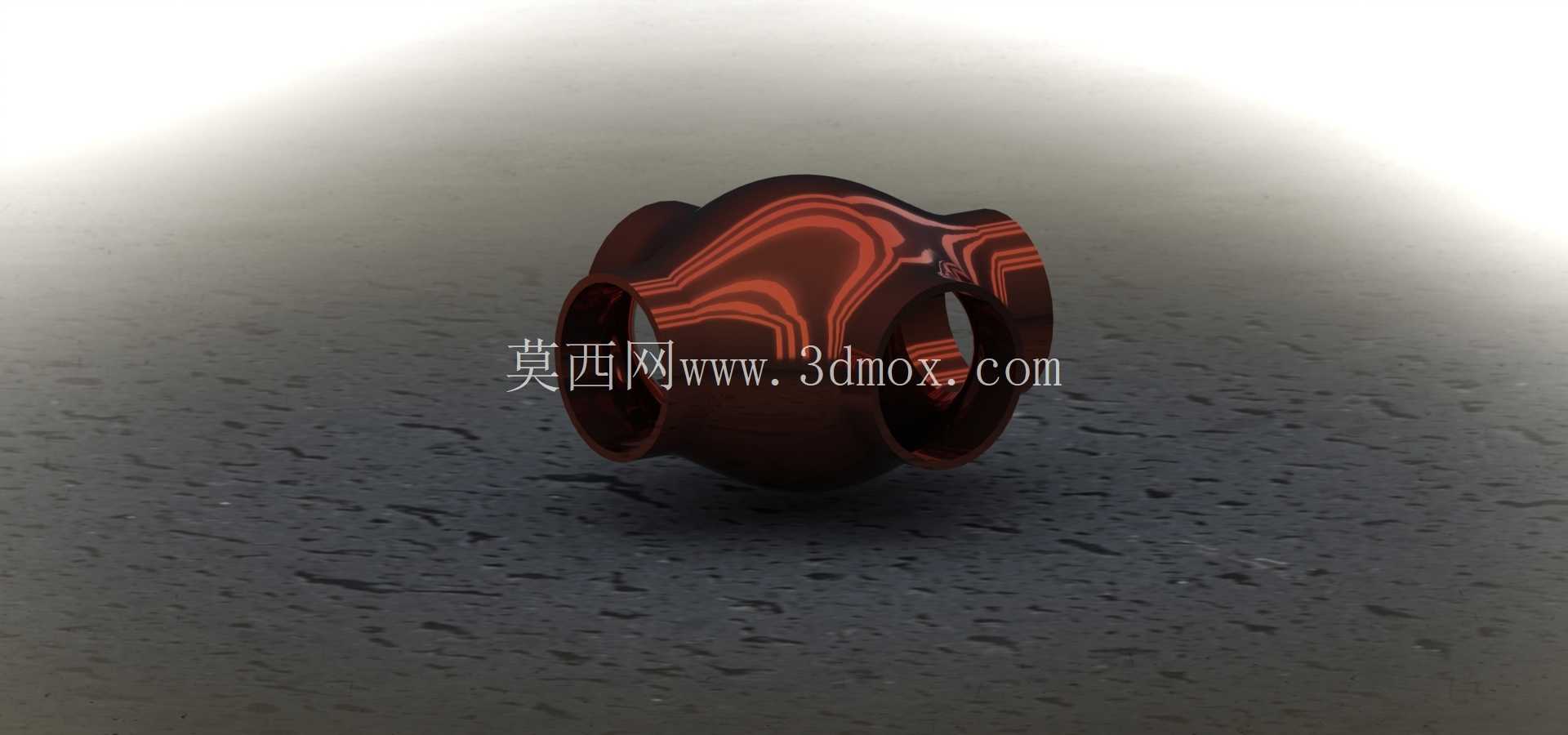

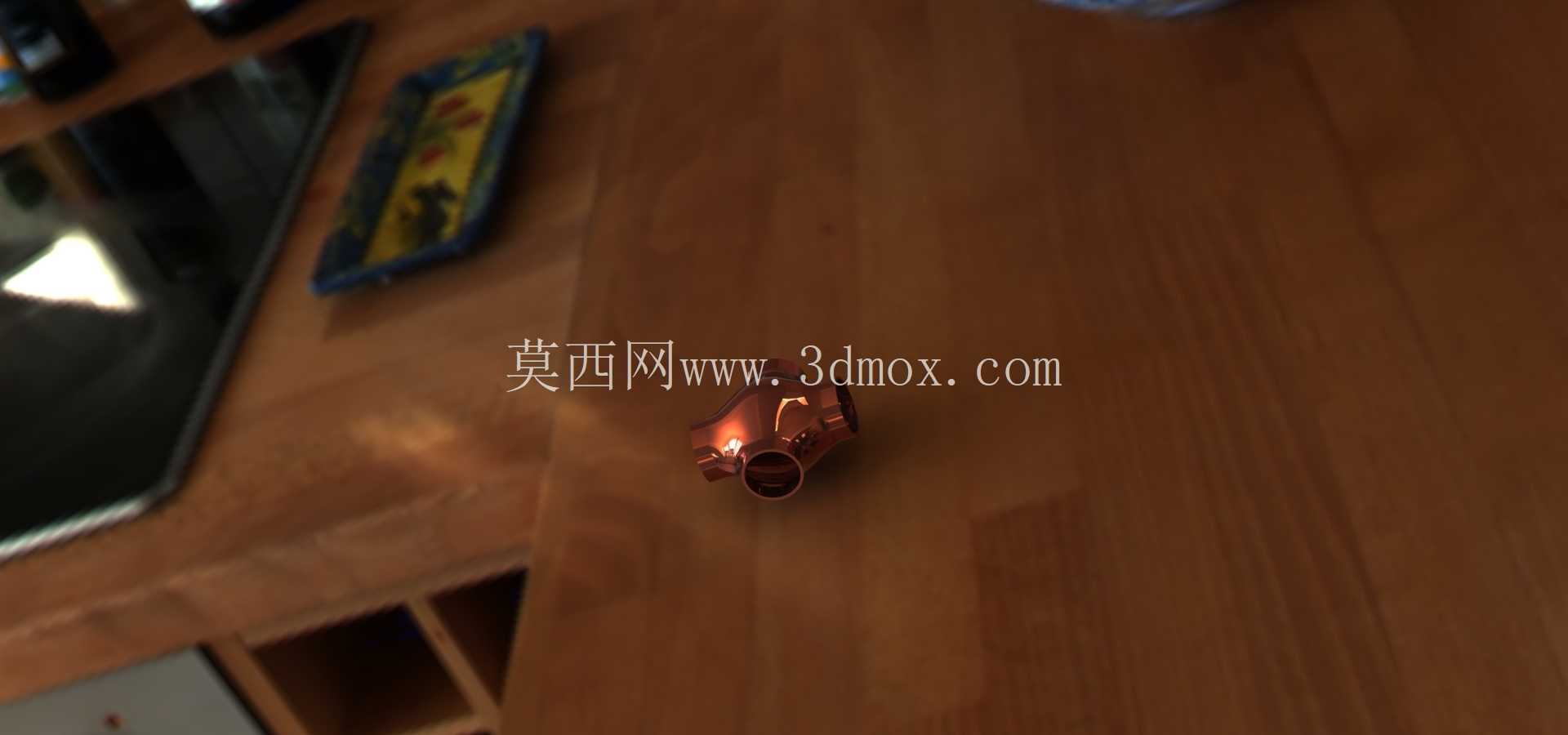

　　在小型流体回路、实验台气路搭建、创意装置管路布设场景中，多通路接头是实现管路分流、合流的核心基础零件，常规等径四通接头多为正交十字结构，四个接口轴线处于同一平面且互为90度夹角，能满足大部分规整管路的布设需求，但在一些空间受限、管路走向需要做异面转向的场景中，常规正交四通往往需要搭配多个弯头转接，不仅增加了管路连接点的泄漏风险，也会让整体管路布局显得冗余杂乱。本次设计的异形四通管接头，打破了常规正交四通的平面布局逻辑，四个接口采用异面分布的结构形式，能够直接实现不同平面方向的管路对接，省去额外转接弯头的使用，减少管路连接节点数量，降低流体输送过程中的沿程阻力与泄漏概率。

　　从功能特性来看，该接头四个接口均采用等径设计，适配同规格的软管或硬管插接安装，接口端部做了圆弧过渡处理，避免安装时划伤管路密封面，接头内部流道做了顺滑的曲面过渡，没有常规正交接头内部的直角折角，流体在内部转向时不会形成明显的涡流区，能有效降低流体输送过程中的压力损失，对于低压气路、小型水冷回路这类对压损较为敏感的场景，这种流道设计能提升整个回路的输送效率。在设计思路上，首先确定四个接口的空间朝向，根据实际布设场景中常见的异面管路走向需求，将四个接口的轴线设置为空间垂直交错的形式，而非传统的同一平面正交，建模过程中优先构建内部流道的顺滑曲面，确保四个接口的流道在中心腔体处平滑交汇，避免出现流道突变的台阶或锐角，之后再基于流道曲面向外偏移生成实体壁厚，壁厚取值参考同规格塑料接头的常规厚度，保证在低压工况下有足够的结构强度，不会出现受压变形导致接口松脱的问题。

　　接头外表面做了流线型的包覆设计，没有突兀的棱角，一方面是为了降低生产过程中的应力集中，不管是采用3D打印小批量制作还是注塑开模量产，流线型外壁都能减少成型过程中的缺陷，另一方面也能让接头在安装后不会因为尖锐棱角划伤操作人员或周边管线。关于安装边界，该接头四个接口的中心距经过紧凑化设计，整体外轮廓尺寸控制在较小范围内，适合在空间局促的设备内部安装，安装时不需要预留太大的操作空间，接口的插接深度参考常规管路接头的标准设计，保证管路插入后有足够的接触长度，配合管卡或者密封胶圈就能实现可靠密封，不需要额外做焊接或者法兰连接，拆装维护都比较便捷。

　　需要注意的是，该接头为非标准尺寸的创意结构，适合用于非承压的创意装置、实验验证场景的管路连接，不能直接替代工业标准压力管路中的定型四通接头，在实际选型使用时，需要根据自身管路的工作压力、流体介质特性做适配性验证，确认结构强度与密封性能满足工况要求后再投入使用。在建模过程中，曲面过渡部分需要重点做曲率检查，避免出现曲面褶皱或者曲率突变的问题，否则不仅会影响内部流体的流动状态，也会在后续成型过程中导致壁厚不均，影响零件的整体结构强度，接口部分的同轴度需要做严格约束，保证管路插入后不会出现偏斜，确保连接后的管路直线度符合布设要求。
