可开闭环路径滚子链传动组件结构

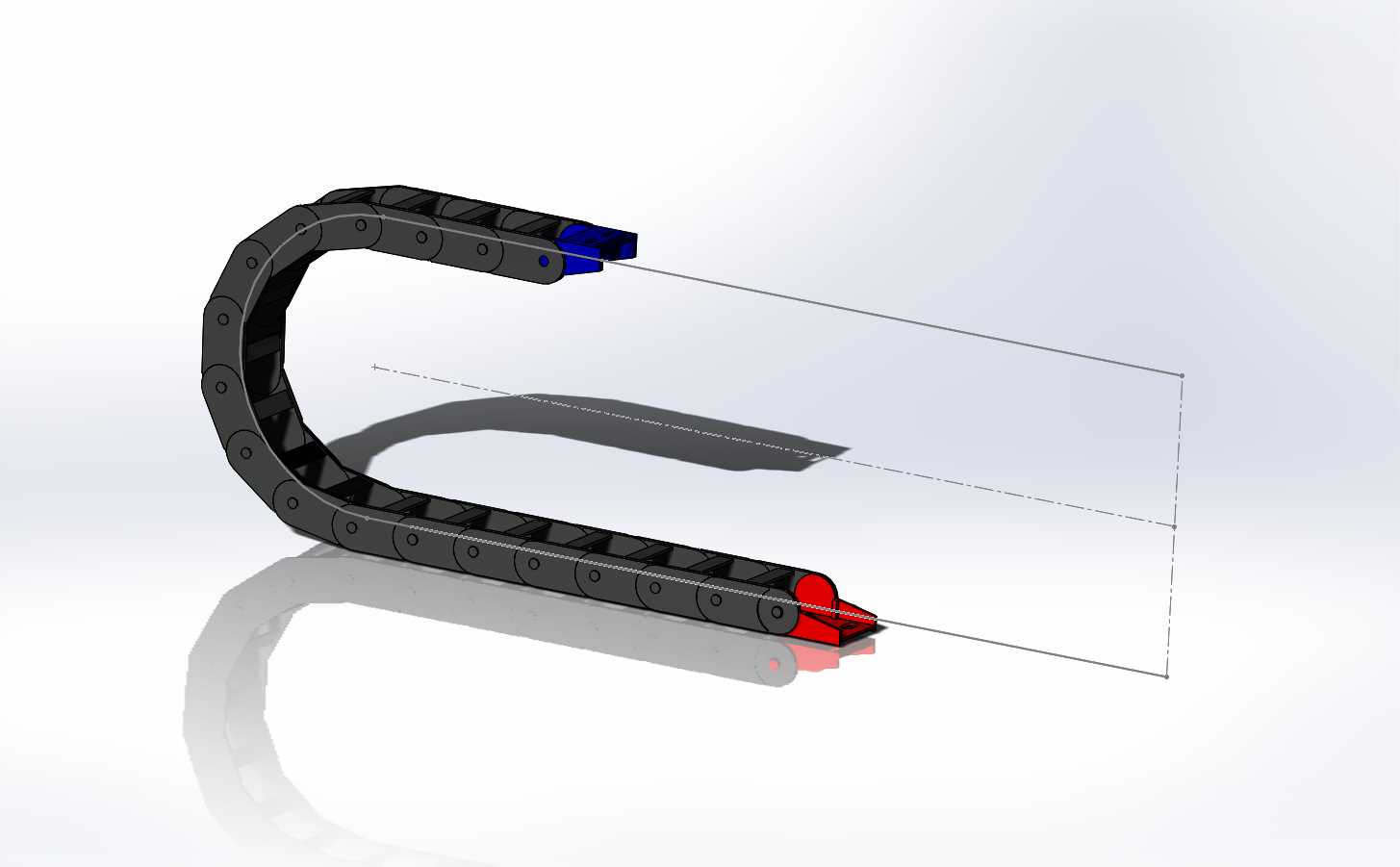

该链组件结构广泛应用于各类工业传动场景与线缆防护场景，在自动化生产线、机床设备、物流输送系统中，既可以作为动力传递的核心部件完成旋转运动与直线运动的转换传输，也可以作为线缆、液压油管、气动气管的防护拖链，在设备往复运动的行程内对内置管线形成持续的牵引与防护，避免管线在反复弯折过程中出现磨损、拉扯断裂、错位脱落等问题，保障设备气路、电路、油路的长期稳定运行。在动力传输场景下，这类链组件可适配开式与闭式两种传动路径，开环路径多用于长距离的直线往复传动工位，比如龙门加工中心的横梁移动传动、自动化仓储设备的堆垛机行走传动，能够在较大中心距的传动场景下保持稳定的传动比，不会出现带传动常见的打滑丢转问题；闭环路径则多用于封闭腔体内的动力传递，比如设备内部的电机与执行端之间的动力衔接，可在紧凑空间内完成多轴之间的动力同步传输。设计过程中，链节采用了等节距的模块化拼接思路，每一节链节都设置了统一的铰接转动副，相邻链节之间的转动角度经过精准限位，既可以保证链条沿预设路径顺畅弯折，不会出现卡滞、别劲的问题，也能避免过度弯折导致的链节变形或内置管线弯折半径过小造成的损伤。链条两端分别设置了标准化的安装连接端，蓝色端为固定侧安装接头，可通过螺栓直接固定在设备的静止基座上，红色端为活动侧安装接头，可随设备的运动部件同步移动，两端接头的安装孔位采用通用的孔距设计，能够适配多数常规设备的安装界面，无需额外加工转接件即可完成装配。整体结构的外形弯折半径经过优化，在满足最小弯折半径要求的前提下尽可能压缩了安装占用空间，安装时仅需要预留对应弯折半径的弧形活动空间，以及链条直线段的行程空间即可，不会过多占用设备内部的布局空间，适配各类紧凑结构的设备改造与全新设计场景。链节主体采用耐磨的工程材质搭配铰接销轴，铰接位置预留了自润滑间隙，长期往复运行过程中无需频繁加注润滑脂即可保持顺畅的转动效果，降低了设备的日常维护频次，同时链节的拼接结构支持按需增减链节数量，可根据实际使用的行程长度灵活调整链条总长度，无需定制专属长度的链条，大幅提升了组件的适配通用性。
