五通式十字管路连接构件结构设计

　　在流体输送管网搭建、模块化管路布设的工程场景中，多通路管路连接件是决定管网布设灵活性、介质输送稳定性的核心基础构件，这类五通结构的十字管件，主要应用在需要同时实现多方向管路汇流、分流的布设节点，常见于化工流体输送管线、建筑给排水支管节点、小型液压泵站油路分配、实验室气路分流布局等场景，能够在单一节点完成四个水平方向与一个垂直方向的管路对接，减少管路转接次数，降低多接头拼接带来的泄漏风险与流阻损耗。从实际使用功能来看，该构件属于等径五通类十字接头，五个对接端口的通径保持一致，适配同规格的圆管对接，可实现介质在五个正交方向上的自由导通，既可以作为分流节点将单路输入的介质均匀分配到四个不同方向的输出管路，也可以作为汇流节点将四路管路的介质汇总到垂直方向的主路输出，部分工况下也可作为管路转向节点，通过封堵部分端口实现两通、三通、四通的灵活转接，适配现场临时改管、管路拓展的需求。

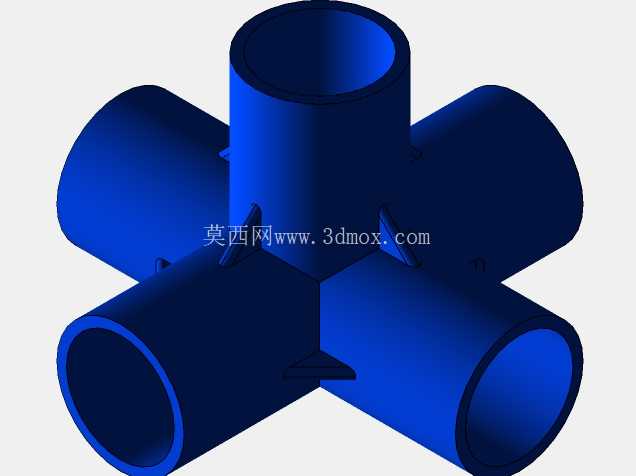

　　在设计思路层面，该构件采用等径正交的整体式结构，五个圆柱形管段沿空间三个正交轴方向对称分布，垂直方向设置上下两个对接端口，水平平面内沿十字方向设置四个对接端口，所有管段的轴线交汇于同一中心点，保证介质在节点内部流动时的流道平滑过渡，避免直角转角带来的介质冲蚀与流阻激增；管段连接处采用圆弧过渡补强结构，在管段相交的棱角位置设置加厚的加强筋结构，抵消管路安装时产生的焊接应力、紧固应力，同时提升构件承受管内压力波动的能力，避免长期使用过程中相交位置出现应力开裂。

　　从外形尺寸与安装边界来看，该构件的五个管段长度保持一致，管段外径与对接管材的外径匹配，端口位置预留标准的对接余量，可适配焊接、法兰连接、卡箍连接等多种常规管路连接方式；安装时需保证五个对接端口的轴线与对应连接管路的轴线完全同轴，避免强行对接产生的装配应力，节点位置需预留足够的操作空间，满足后期管路维护、端口密封件更换的操作需求，水平方向四个端口的安装平面需保持水平，垂直方向端口保持竖直，避免管路自重带来的附加弯矩作用在管件连接处。在结构细节处理上，管件内部流道做了平滑打磨处理，所有相交位置的内棱角均做圆弧过渡，减少介质流动时的湍流产生，降低输送过程中的压力损失，同时避免介质中的固体杂质在转角位置沉积堵塞流道；管件外壁的加强结构沿管段相交的棱线均匀分布，在不额外增加过多整体重量的前提下，大幅提升节点位置的结构强度，能够承受管路内部1.6MPa及以下的常规工作压力，适配大部分常压流体输送场景的使用需求。

　　不同于常规的平面四通管件，该五通十字构件增加了垂直方向的通路，能够在不额外增加转接接头的情况下实现立体空间内的管路布设，尤其适合多层管路布局、立体管网搭建的场景，能够有效减少管网中的接头数量，降低整体管路系统的泄漏点，同时缩短管路布设的总长度，减少工程安装的工作量与材料成本。在建模过程中，需要重点保证五个管段的同轴度与正交度，所有端口的端面需与对应管段的轴线保持垂直，避免对接时出现密封面贴合不严的问题；相交位置的过渡圆角需要根据管壁厚度做匹配设计，圆角半径过小会导致应力集中无法有效消除，圆角半径过大则会占用内部流道空间，影响介质的流通面积，需要结合实际工作压力、管材材质做参数匹配，保证结构强度与流通效率的平衡。
