带法兰三通过渡弯管结构设计

　　在化工流体输送、市政给排水、暖通空调循环系统以及工业生产制程的管路布设场景中，经常会遇到单路流体分流至两个不同走向支路的布设需求，常规的直三通搭配90度弯头的组合方案，不仅会增加管路连接的密封点位，提升后期运维的泄漏风险，还会占用更多的管路安装空间，在设备周边管路排布紧凑的区域，多段管件拼接的方案往往难以适配现场的安装边界。这款带法兰的三通过渡弯管结构，正是针对这类紧凑布设场景开发的一体化管路连接件，将分流三通与转向弯管的功能整合为单一整体结构，减少管路连接节点的同时，优化了流体在转向分流过程中的流道形态，降低局部阻力损失。

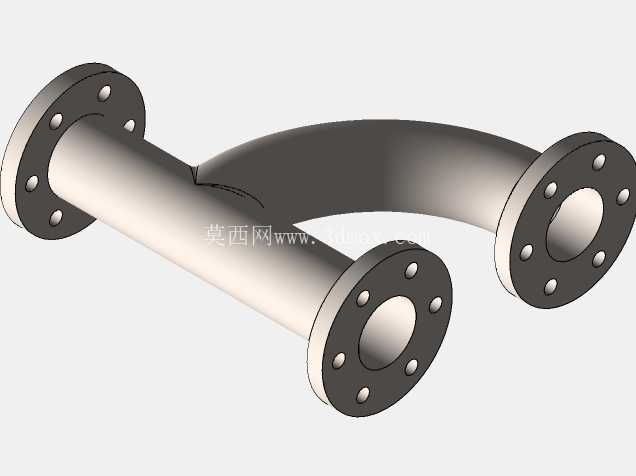

　　从结构设计逻辑来看，这款管件采用一体化成型的流道设计，主管路一端设置标准法兰连接端，沿轴向延伸一段直段后，平滑过渡出两个呈一定夹角的支管端，两个支管端同样配置同规格的法兰连接结构，三个法兰端面均设置标准的螺栓孔位，孔位分布遵循通用管路法兰的安装规范，可直接与同压力等级的管路法兰、阀门或设备接口进行对接，无需额外加工转接结构。流道的过渡区域采用大曲率圆弧过渡设计，避免直角转折带来的流体紊流与冲蚀问题，对于输送含固体颗粒的浆料介质场景，平滑的流道内壁也能减少颗粒沉积造成的管路堵塞风险。

　　在安装边界的适配性上，这款管件的三个法兰端面的相对位置经过精准的尺寸校核，主管法兰端面与两个支管法兰端面的轴向距离、夹角偏差控制在管路安装允许的公差范围内，现场安装时无需额外进行管路切割或角度调整，可直接对位穿装螺栓完成固定。法兰端面的密封面采用突面结构，适配常用的非金属平垫片、金属缠绕垫片等密封元件，可满足不同压力等级、不同介质特性的管路密封需求。从实际使用场景来看，这类一体化管件常应用在换热设备的进出口管路分流、冷却塔循环水管路布设、化工反应釜的多路进料管路连接等场景，相比传统的多管件拼接方案，一体化结构的管件自身刚性更好，在管路运行过程中受流体压力波动、温度变形带来的应力影响更小，法兰密封面的受力更均匀，长期运行的密封可靠性更高。

　　在建模过程中，需要重点校核流道过渡区域的壁厚均匀性，避免弯管段外侧壁厚过薄导致承压能力不足，同时要保证三个法兰端的螺栓孔位同轴度与位置度公差，避免现场安装时出现螺栓无法穿装的问题；法兰背面与管体的连接区域设置合理的过渡圆角，减少应力集中，提升管件在交变载荷下的结构强度。对于管路设计人员来说，这类一体化管件的三维模型可直接导入管路装配体中进行干涉检查，提前预判管路布设过程中与周边设备、桥架、结构件的碰撞问题，减少现场施工的返工量；在管路阻力计算时，一体化结构的局部阻力系数远低于多管件拼接的结构，可提升整个管路系统的运行效率，降低输送泵的能耗。
