小型往复式抽油杆泵结构三维设计

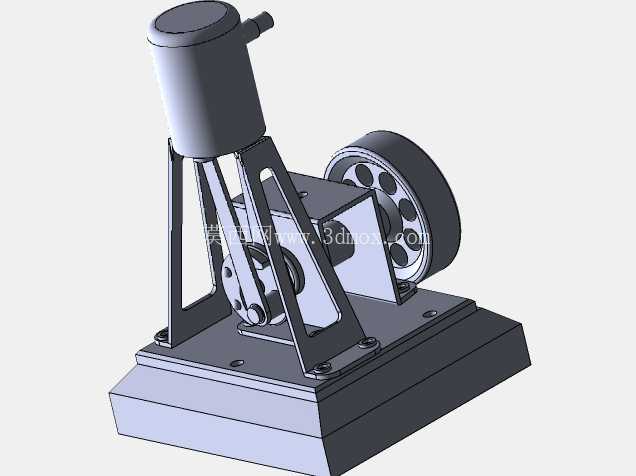

　　在陆上油田的有杆采油作业场景中，抽油杆泵是将井下原油举升至地面的核心执行部件，这套三维结构完整还原了小型教学演示级抽油杆泵的机械传动与执行逻辑，可用于结构原理验证、教学演示以及小型采油试验装置的方案参考。整套结构采用立式布局，底部为一体化铸造式安装基座，基座上预留了4处对称分布的螺栓沉孔，可直接通过M8规格的内六角螺栓固定在试验台架或者安装基础上，基座整体长宽尺寸控制在220mm×180mm范围内，安装边界清晰，不会和周边的管线、传动部件产生空间干涉，基座上表面加工有定位凸台，为上部的支架、传动组件提供统一的装配基准，避免多部件装配时的累计误差影响传动精度。

　　上部的执行缸体采用倾斜布置，倾斜角度匹配实际采油作业中抽油杆的往复运动轨迹，缸体通过两侧的三角式焊接支架固定在基座上方，支架采用镂空式结构设计，在保证支撑刚度的前提下尽可能降低整体重量，支架与基座、支架与缸体的连接位置均采用螺栓紧固，方便后期拆解维护，更换内部的密封件或者活塞组件。传动端采用曲柄滑块机构实现旋转运动到直线往复运动的转换，侧部安装的带轮作为动力输入部件，带轮采用辐条式镂空结构，既减轻自身转动惯量，也方便通过皮带连接外部的驱动电机，带轮与曲柄轴通过平键连接实现扭矩传递，曲柄轴通过两个深沟球轴承支撑在中部的轴承座上，轴承座直接固定在基座的定位凸台上，保证传动过程中的同轴度要求。曲柄端连接的连杆通过销轴与滑块组件铰接，滑块组件与缸体内的活塞杆直接相连，当带轮带动曲柄做整周旋转时，连杆带动滑块以及活塞杆在缸体内做规律的往复直线运动，完成原油的吸入与排出动作，缸体侧部预留的接口为介质进出通道，可根据实际试验需求连接对应的管线接头。设计过程中重点校核了曲柄连杆机构的死点位置，通过带轮自身的配重惯量保证机构能够顺利越过死点，不会出现卡滞问题，同时所有铰接位置均预留了润滑脂加注通道，可定期加注润滑脂降低铰接副的磨损，延长设备的连续运行时长。

　　整套结构的所有零部件均采用参数化建模方式完成，每个零件的装配关系、配合公差都按照实际机械加工的要求进行设定，比如轴承与轴的配合采用基孔制过渡配合，轴承与轴承座孔的配合采用基轴制间隙配合，螺栓连接的位置均预留了足够的扳手操作空间，方便实际装配过程中的工具操作。不同于现场使用的大型工业级抽油杆泵，这套缩小比例的结构模型完整保留了核心的传动逻辑与执行功能，既可以作为职业院校机械、采油相关专业的教学演示教具，帮助学员直观理解有杆采油的工作原理，也可以作为小型试验台架的核心动力部件，用于室内的采油工艺模拟试验，验证不同冲程、冲次下的泵效表现。

　　在结构细节处理上，所有的棱边均做了R2-R3的倒角处理，避免装配过程中出现锐边划伤的问题，缸体内壁的粗糙度要求设定为Ra1.6，保证活塞往复运动时的密封性能，减少内泄漏对泵效的影响，曲柄与连杆的铰接位置采用铜套作为耐磨衬套，可在长期运行后单独更换铜套，降低整体的维护成本。安装时需要先将基座固定在水平基础上，再依次装配轴承座、曲柄轴、带轮组件，之后安装两侧的支撑支架与缸体，最后连接连杆与活塞杆组件，装配完成后需要手动盘动带轮检查整个传动过程是否顺畅，有没有卡滞或者异响的位置，确认无问题后再连接驱动电机进行空载试运转，空载运行无异常后再接入介质管路进行负载测试。
