紧凑型桌面水族箱循环供水泵结构设计

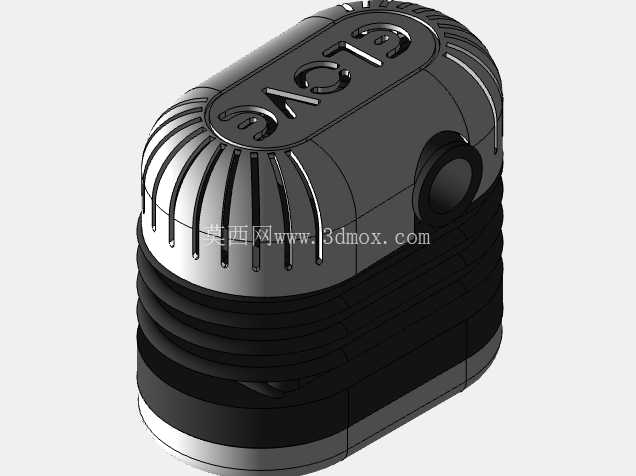

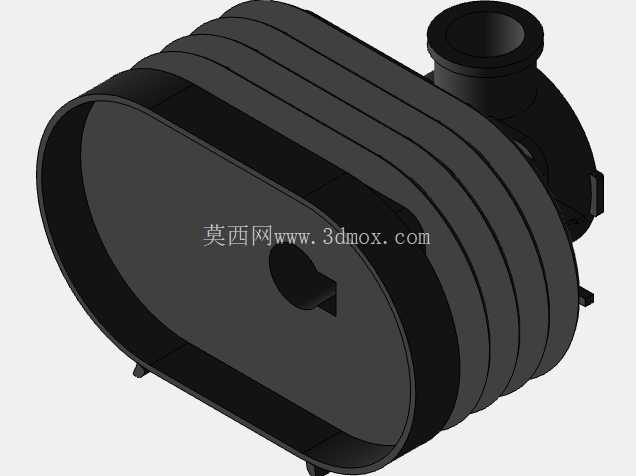

　　从功能实现逻辑来看，这款泵的核心作用是驱动水族箱内的水体完成闭环循环，让水体依次流经物理过滤、生化过滤舱室后回到主缸，同时带动水面波动提升溶氧效率，因此在结构布局上，将进水接口设置在泵体侧部的圆形凸台位置，接口采用标准软管快插结构，适配市面常见的8-12mm内径水族软管，不需要额外加装转接头就能完成管路对接，降低安装时的配件匹配成本。泵体的分层结构设计也充分考虑了家用场景的维护需求，中部的多道环形筋位并非单纯的装饰造型，实际上是上下壳体的扣合定位结构，日常需要清理叶轮舱的杂物或者积垢时，不需要借助专用工具，顺着筋位的防滑纹理就能旋开上下壳体，直接接触到叶轮腔做清理，避免长期使用后杂质卡滞叶轮导致流量衰减。这款小型循环供水泵的三维结构设计，核心面向桌面级小型水族饲养场景的流体循环需求，在做结构方案之初，首先锚定的是家用桌面水族箱的安装边界——多数桌面缸的背滤槽预留安装宽度不超过80mm，高度方向预留空间不超过100mm，因此整体外形采用了带圆弧过渡的类椭圆柱构型，端部做放射状格栅造型既兼顾进出风的散热通路，也避免了直角棱边在狭小安装空间内磕碰管线或者缸体玻璃的问题。

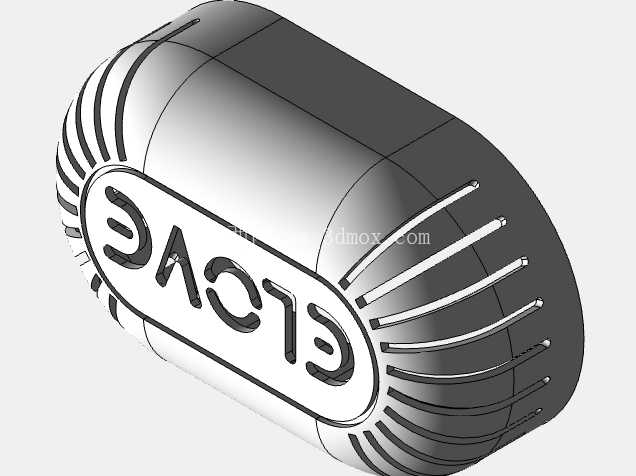

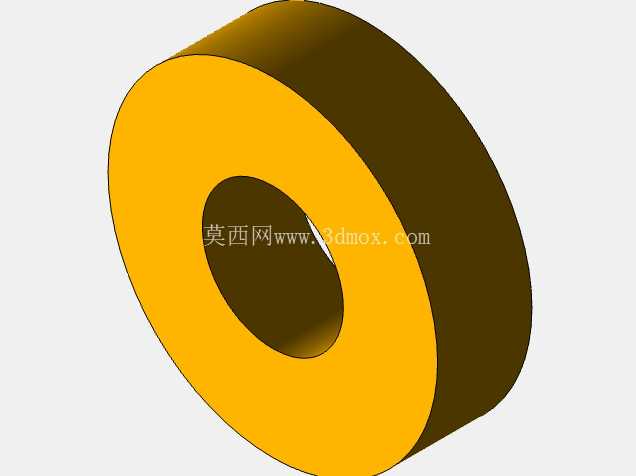

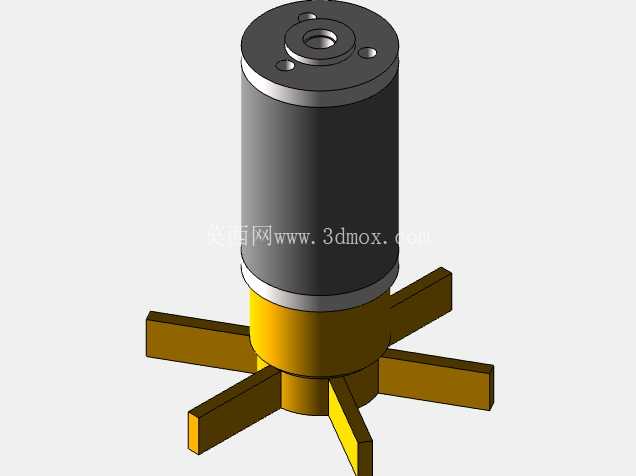

　　端部顶面的凹凸字符标识在建模时做了0.3mm的下沉处理，后续做壳体注塑时可以直接在模具上做出对应特征，不需要后续丝印或者粘贴标识，避免长期在高湿环境下标识脱落的问题。从内部结构的排布逻辑来看，驱动电机的安装腔做了独立的密封舱设计，密封槽宽度预留1.2mm，适配线径1.5mm的丁腈橡胶密封圈，静密封位置的压紧量控制在0.3mm，既保证长期浸水状态下的密封可靠性，也不会因为密封圈压缩量过大导致壳体扣合时出现装配应力集中。

　　散热结构的设计没有采用传统的外置散热片方案，而是利用端部的放射状格栅将电机运行产生的热量通过壳体本身传导到格栅位置，借助泵体周边流动的空气带走热量，同时因为泵体本身长期和水体接触，金属电机壳的热量也可以通过壳体传导到接触的水体部分辅助散热，这种双重散热的结构可以让泵在连续24小时运行的工况下，外壳温度不超过环境温度8摄氏度，避免长期高温运行加速密封件老化。在安装固定的设计上，泵体底部预留了标准的吸盘安装位，四个安装点的位置做了下沉处理，配套的橡胶吸盘可以完全嵌入沉孔内，安装后泵体底部和安装面的间隙控制在2mm，既可以通过吸盘牢牢吸附在缸壁或者过滤槽的平整壁面上，也能预留出足够的间隙避免泵体运行时的振动直接传递到缸体产生共振噪音。

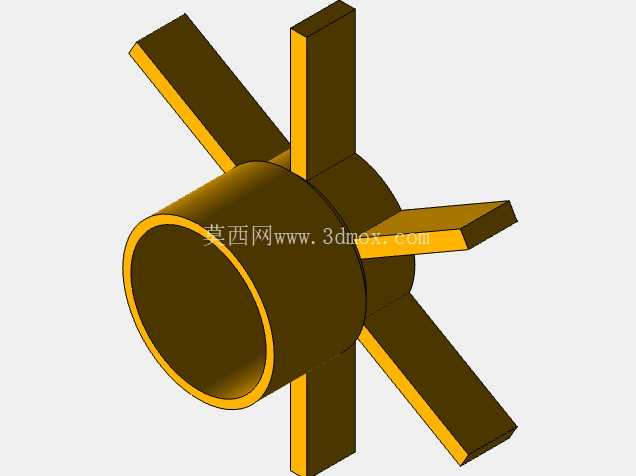

　　叶轮腔的流道做了圆弧过渡处理，没有直角转折结构，水流从侧部接口进入叶轮腔后，可以顺着弧形流道被叶轮增压后从出口端送出，这种流道设计可以降低水流在泵腔内的紊流损失，在同等功率下提升10%左右的输水流量，同时也能减少紊流带来的运行噪音，适配家用场景对低噪音的要求。建模过程中对所有的配合公差做了明确的预留，壳体之间的止口配合采用H7/h6的间隙配合，既保证装配时的顺畅度，也避免配合间隙过大导致密封件错位；电机和安装腔的配合采用过渡配合，配合面预留0.1mm的涂胶槽，装配时打少量硅橡胶就能完成电机的固定，同时辅助密封，避免水汽顺着电机安装缝隙进入电机内部。整体结构没有采用多余的外露紧固件，所有的连接结构都集成在壳体内部，外观整体性更强，也避免外露的金属紧固件长期在高湿环境下生锈污染水体的问题，所有和水体接触的结构部分都做了圆角过渡，没有卫生死角，日常维护擦拭的时候也不容易残留污垢。
