法兰式手动蝶阀三维结构设计

　　在市政给排水、暖通空调、化工流体输送等管路系统中，蝶阀是应用占比极高的截流与调节元件，这款法兰式手动蝶阀的三维结构，完全围绕现场安装、操作、维护的实际工程需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际工况下的功能要求。从安装边界来看，阀体采用四方法兰带凸耳的连接形式，四个安装凸耳上预留的通孔位置公差严格匹配同公称通径的管路法兰标准，安装时无需额外加工转接件，可直接通过螺栓与上下游管路法兰对接，凸耳的厚度经过强度校核，能够承受管路额定压力下的螺栓预紧力，不会出现法兰变形导致的密封失效问题；阀体的中心流道为等径直筒结构，流道内壁没有突出的节流台阶，流体通过时的压损远小于同通径的截止阀，适合大流量、低阻力要求的管路场景。

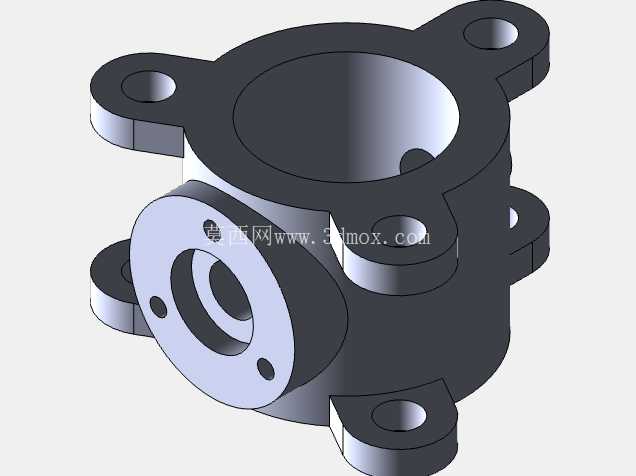

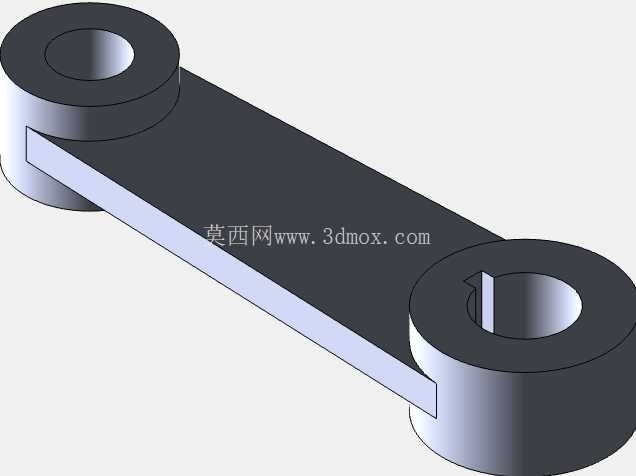

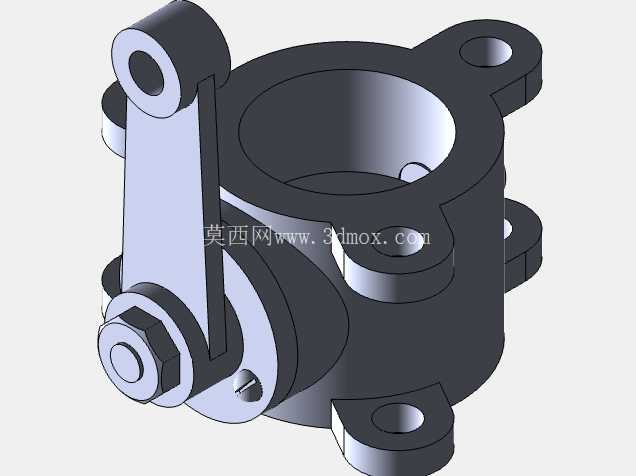

　　操作端采用外置摆杆式手动驱动结构，摆杆与阀杆的连接位置设置了防转扁位，避免长期操作后出现摆杆与阀杆打滑的问题，摆杆的长度经过力矩核算，操作人员无需借助加力杆，仅靠手部力量即可完成额定压力下的阀门启闭，摆杆的摆动行程与阀板的90度回转行程完全匹配，摆杆贴靠到阀体侧部限位面时，阀板恰好处于完全开启或完全关闭位置，现场操作时无需额外观察阀板位置，仅通过摆杆状态即可判断阀门开度。

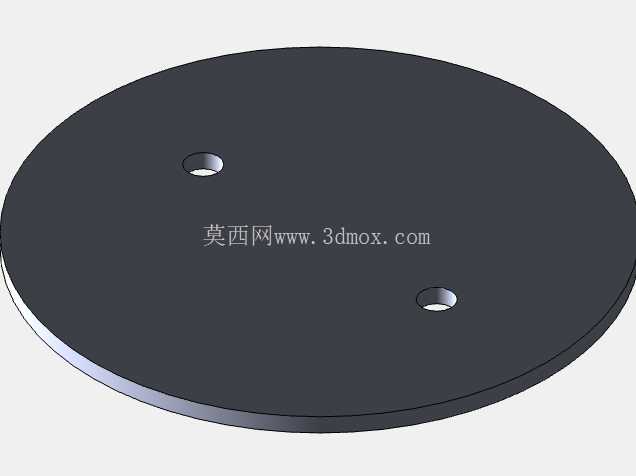

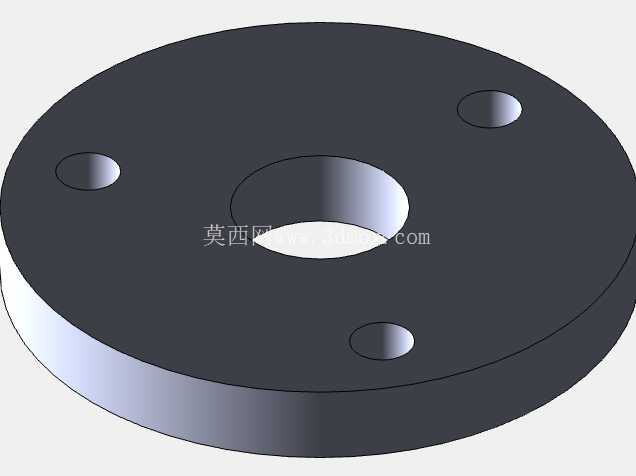

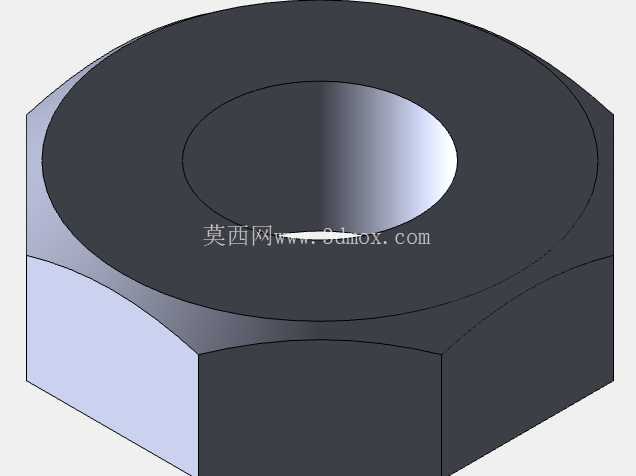

　　阀板与阀体的密封配合面采用锥面贴合结构，相比平面密封，锥面结构在关闭时能够产生自紧效应，介质压力越高，密封面的贴合紧密度越好，可有效降低内漏风险；阀杆与阀体的配合位置设置了多层密封结构，既可以防止管路内的流体沿阀杆间隙外漏，也能阻挡外部粉尘进入阀杆转动副，延长阀门的无故障运行周期。从建模逻辑来看，整个模型采用自顶向下的装配设计思路，先确定流道通径、法兰安装孔位、阀杆回转中心这些全局基准，再依次拆分阀体、阀板、阀杆、摆杆、密封件、紧固件等独立零件，各零件之间的配合关系完全还原实际装配工艺，比如阀板与阀杆的连接销位置、紧固件的拧紧空间都做了干涉检查，确保实际生产装配时不会出现零件装不上、工具没有操作空间的问题。

　　这款蝶阀的适用场景覆盖了常温水、低压气体、无强腐蚀性的流体管路，既可以做截断阀使用，将管路完全切断，也可以通过调节阀板的回转角度，改变流道的通流面积，实现管路流量的线性调节，在暖通系统的分支管路、水厂的输水支管、普通化工生产线的物料管路上都能适配。模型中所有转动副的配合间隙都按照实际加工公差预留，不会出现建模时零间隙、实际生产时转不动的问题，法兰密封面的粗糙度要求、阀板密封面的硬度差要求都在结构特征上做了对应体现，方便后续工程人员直接基于这个模型做工程图转化、安装模拟、管路布局校验，不需要再做大幅度的结构调整。
