汽车V型动力总成结构三维设计

在乘用车动力系统的开发流程中，V型布局内燃机的结构设计一直是动力总成匹配环节的核心难点，这类动力单元普遍应用于中大排量乘用车、高性能车型以及部分轻型商用车辆的动力配置中，相比直列布局的同排量机型，V型结构能够有效缩短动力总成的轴向安装尺寸，降低发动机舱的纵向空间占用，同时通过两侧气缸的对向布置平衡往复惯性力，降低整机运行过程中的振动幅值，提升整车NVH表现。

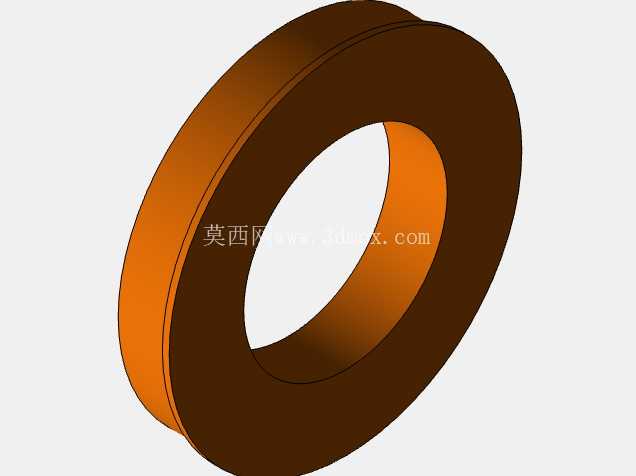

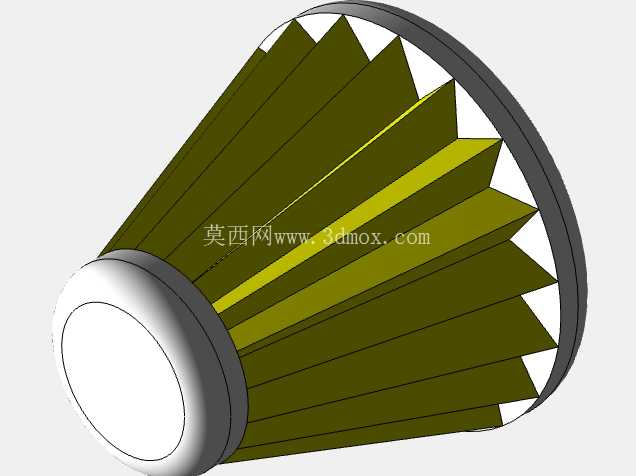

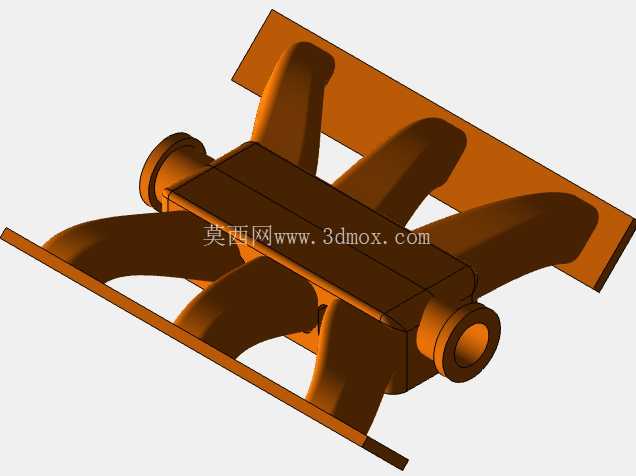

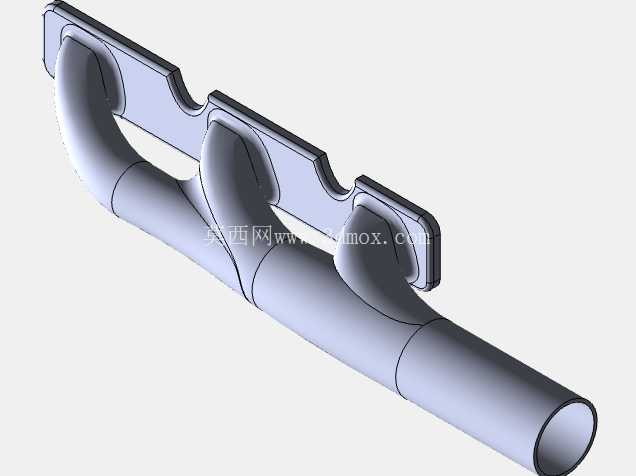

从实际功能落地的角度看，这套V型动力结构承担着燃油化学能向曲轴旋转机械能转换的核心作用，两侧呈夹角布置的气缸组分别对应独立的进排气通路，模型中还原的双侧锥形空气过滤组件直接对接进气歧管，能够在进气行程中对进入气缸的空气进行初步杂质过滤，减少气缸壁、活塞环的异常磨损；集成式的排气歧管采用等长通路设计，能够避免各缸排气脉冲相互干扰，提升排气效率的同时降低排气背压，为后续排气后处理系统的稳定工作提供基础。

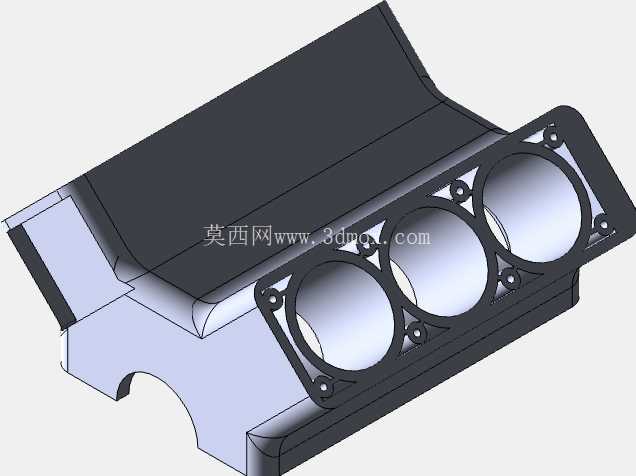

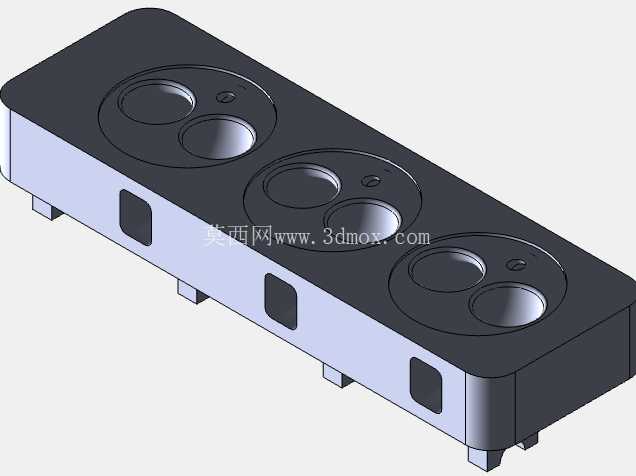

设计过程中首先要确定的是两侧气缸的夹角参数，这个数值直接决定了整机的宽度、高度尺寸以及振动平衡特性，夹角过小会导致整机宽度接近直列机型，失去V型布局的空间优势，夹角过大则会抬升整机高度，增加发动机舱的垂直空间占用，同时会改变曲轴连杆机构的受力角度，加大曲柄销处的交变载荷。这套结构在设计时将气缸夹角控制在合理区间，既保证了曲轴平衡块能够完全抵消一阶往复惯性力，又将整机宽度控制在前置前驱车型发动机舱的安装边界内，两侧气缸盖的安装平面保持对称度公差要求，保证缸垫压紧力均匀分布，避免出现燃气泄漏、冷却液渗漏的密封失效问题。

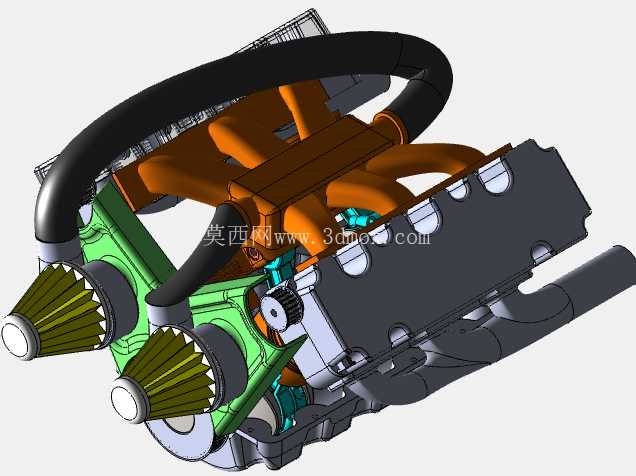

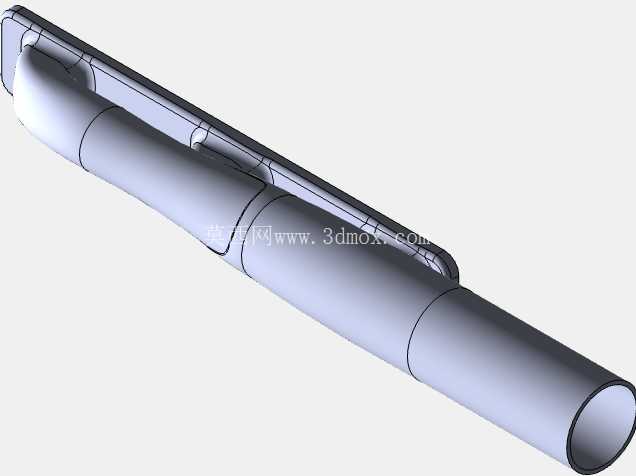

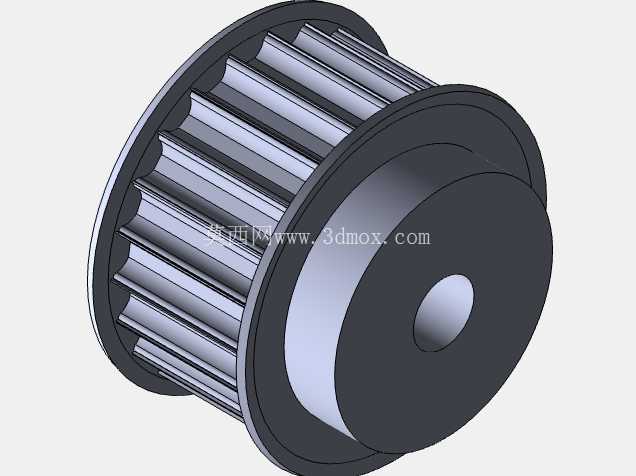

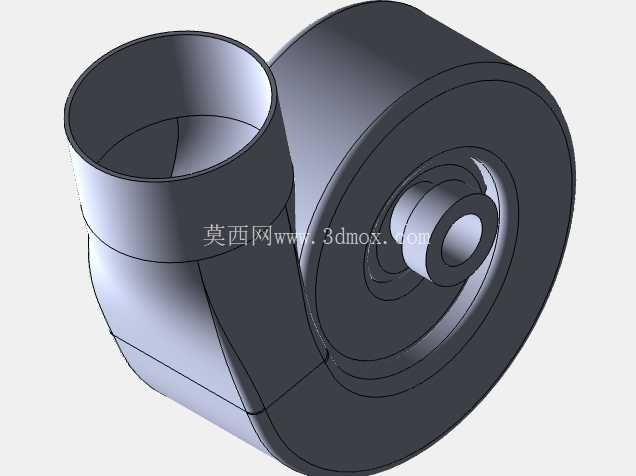

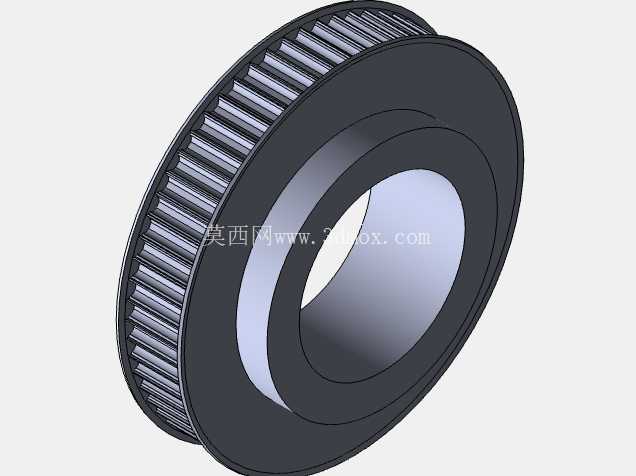

从安装边界来看，这套动力结构的前端轮系预留了发电机、空调压缩机、水泵附件的安装位置，所有附件的安装面都与缸体前端面保持统一的定位基准，减少装配过程中的累积误差；后端与变速器对接的壳体结合面采用定位销+螺栓的组合定位方式，保证曲轴输出轴与变速器输入轴的同轴度要求，避免动力传递过程中出现附加弯矩导致的轴承早期磨损。模型中还原的黑色进气总管位于V型夹角的上方空间，充分利用了两列气缸之间的闲置区域，没有额外增加整机的宽度尺寸，这种布置方式还能缩短进气通路长度，提升节气门的响应速度，优化动力输出的瞬态表现。

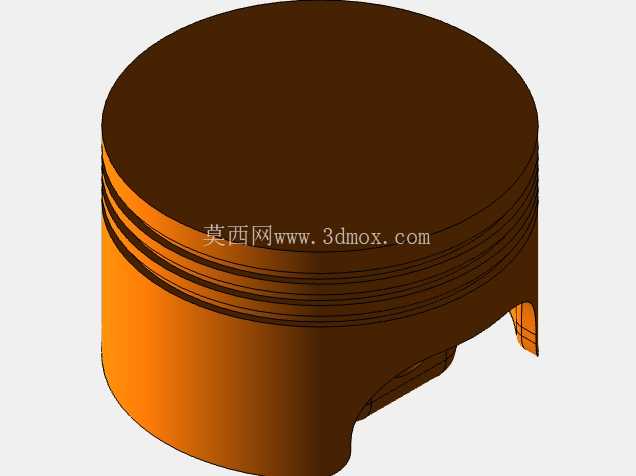

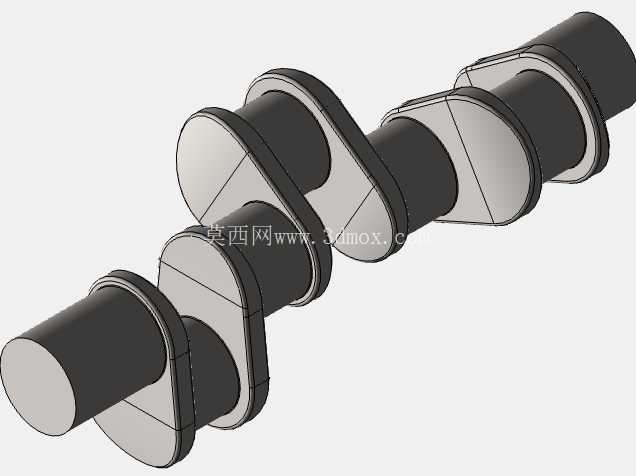

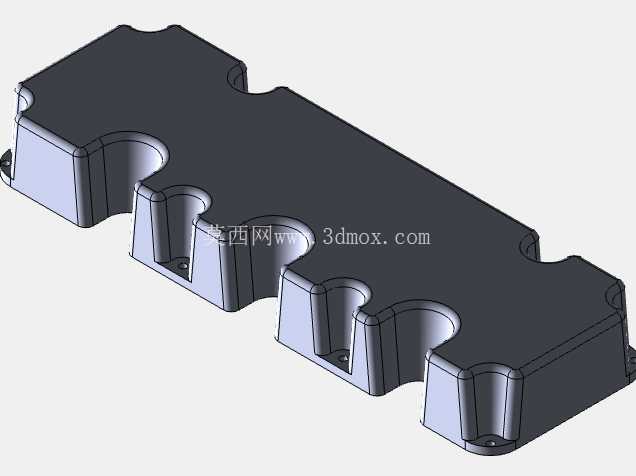

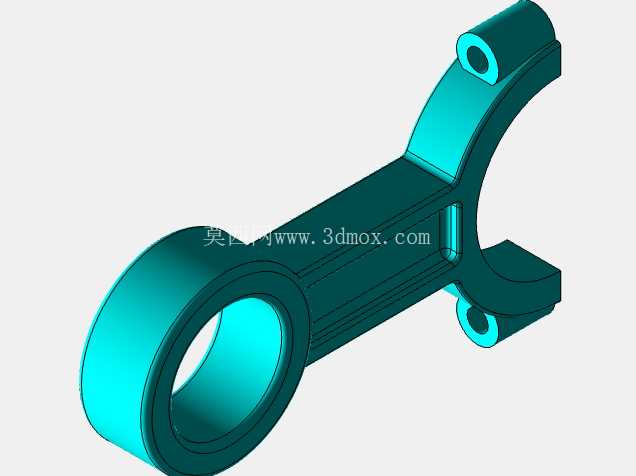

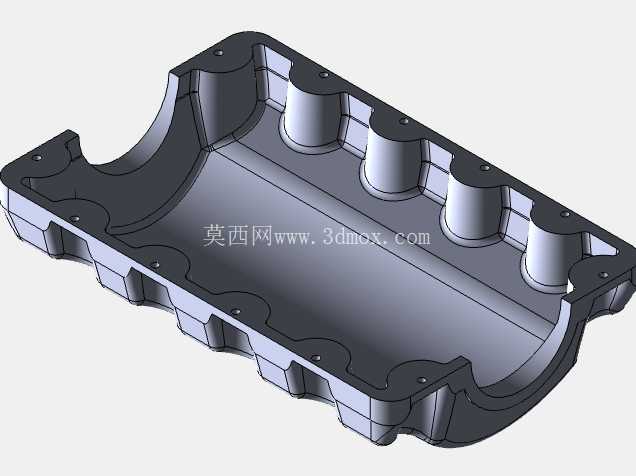

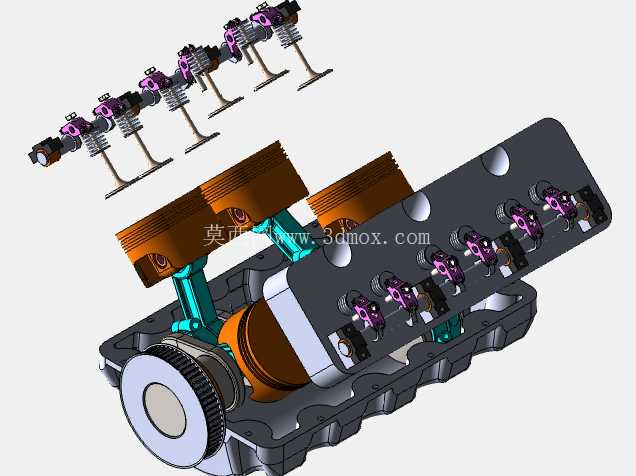

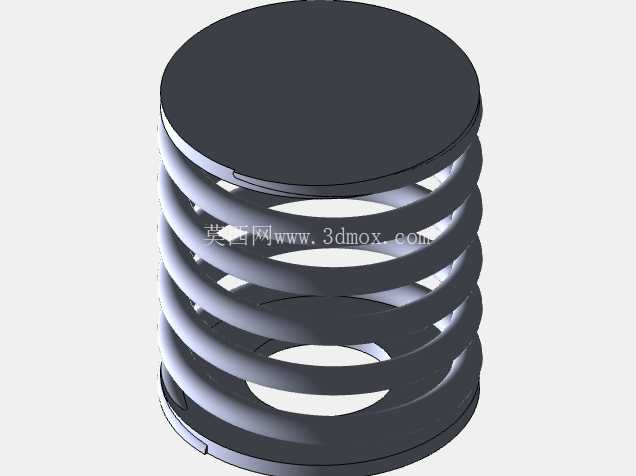

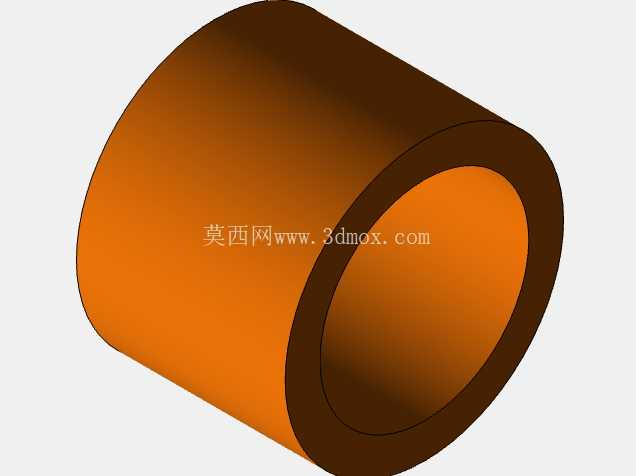

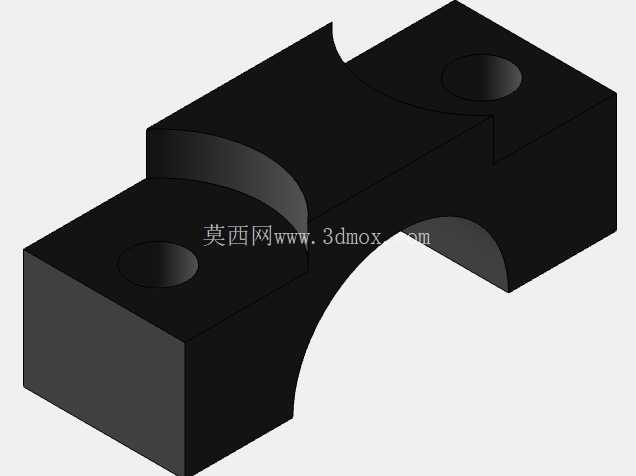

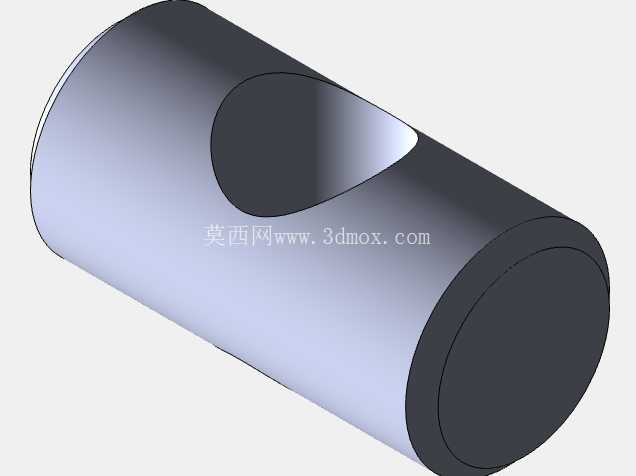

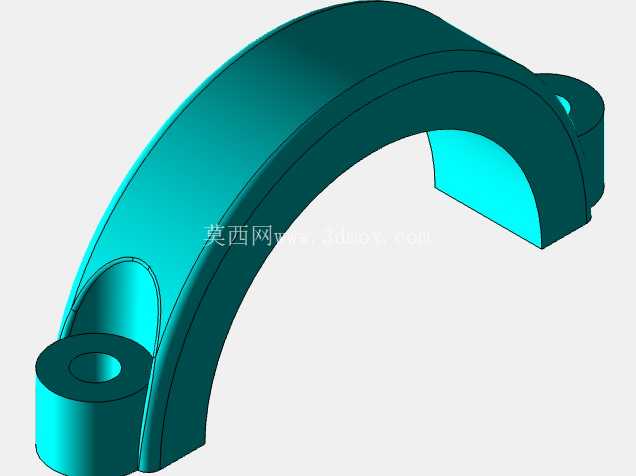

结构细节上，每侧气缸的进排气门布置采用顶置凸轮轴的结构形式，凸轮轴轴承盖与缸盖采用一体化加工定位，保证凸轮轴旋转过程中的同轴度，减少气门开闭过程中的冲击噪声；活塞连杆组的小头采用浮动销设计，能够在活塞销座内自由转动，使活塞销磨损均匀分布，延长使用寿命；曲轴的主轴颈与连杆轴颈之间设置有足够尺寸的过渡圆角，降低应力集中系数，能够承受大扭矩输出过程中的交变载荷冲击。油底壳采用深腔式结构，能够在车辆急加速、急制动以及大角度倾斜工况下保证机油泵的吸油口始终浸没在机油液面以下，避免出现润滑系统供油中断导致的拉缸、烧瓦等严重故障。

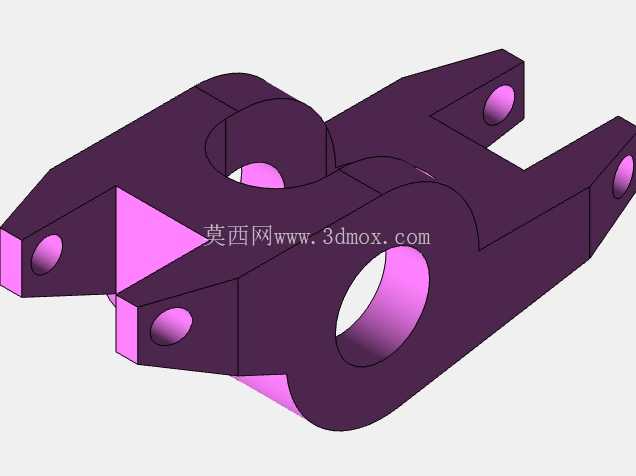

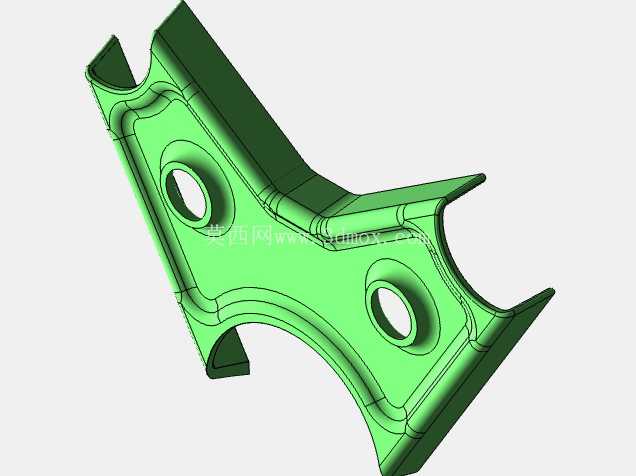

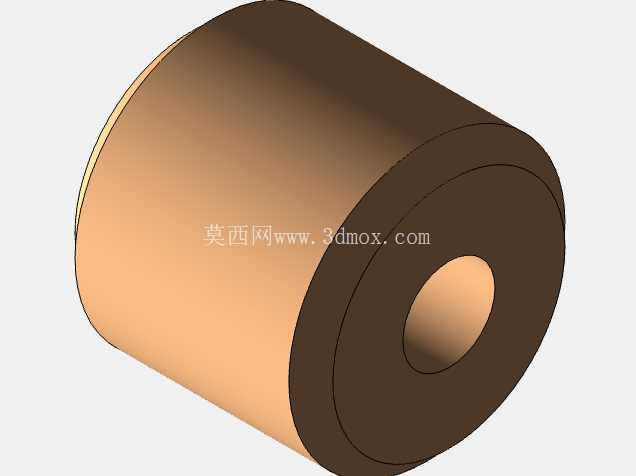

在实际整车匹配过程中，这套V型动力结构的悬置安装点分别布置在缸体两侧以及变速箱壳体上，形成三点式支撑结构，每个悬置点的刚度参数都经过匹配调校，能够在隔离发动机振动向车身传递的同时，限制动力总成在加减速、转向工况下的位移量，避免与周边的冷却管路、线束、车身覆盖件发生运动干涉。冷却系统的水道采用跨缸盖设计，冷却液从缸体前端进入，分别流经两侧气缸的水套区域，带走气缸壁、燃烧室周围的热量后从缸盖后端的出水口流出，进入散热器进行热交换，这种水路设计能够保证各缸工作温度均匀，避免出现局部过热导致的爆震、气缸变形问题。
