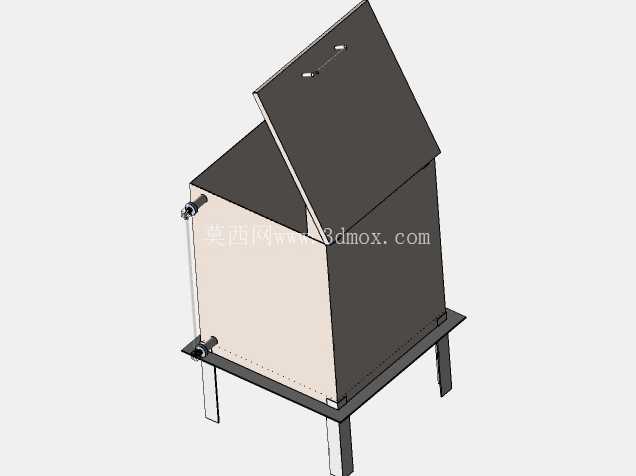

带支架可开盖式工业集尘储料罐体结构

　　这款罐体结构主要面向工业生产环节的粉尘、颗粒状余料收集场景，常见于机加工车间打磨工位、粉体配料工位、小型喷砂作业点的末端收集环节，可对接前端除尘管路的出料端，暂存过滤拦截下来的固体颗粒物，避免收集到的粉尘二次飘散污染车间环境，也可用于小型试验线的喷气燃料试验残留介质收集，适配小流量的气固分离工况。从结构设计来看，整体采用立式方箱形罐体布局，相比同容积的圆罐，方箱结构在靠墙布置、多台并排安装时能更充分利用边角空间，减少占地浪费。

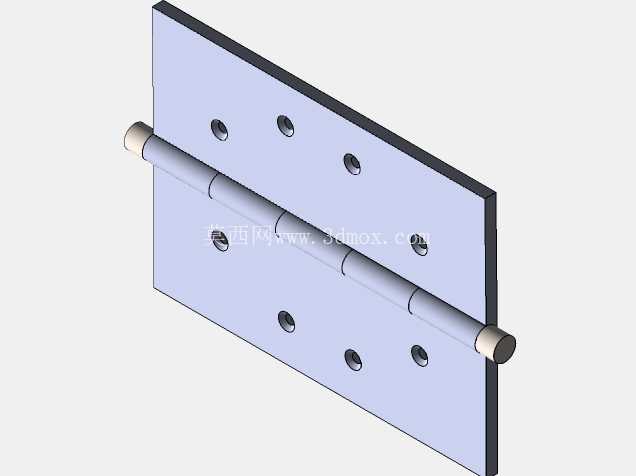

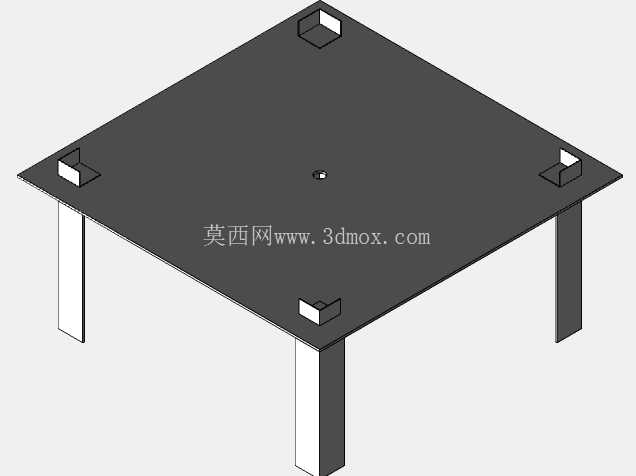

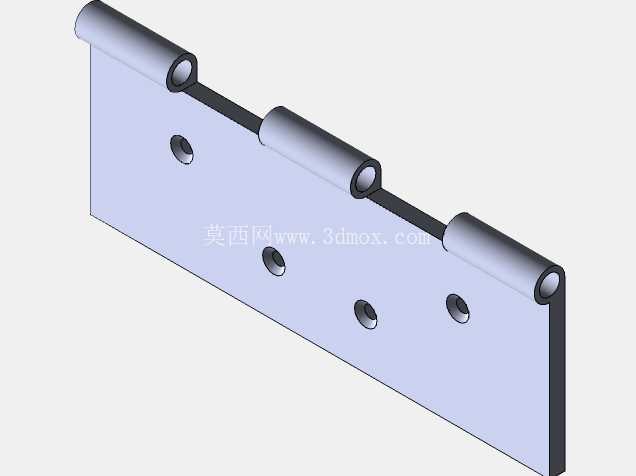

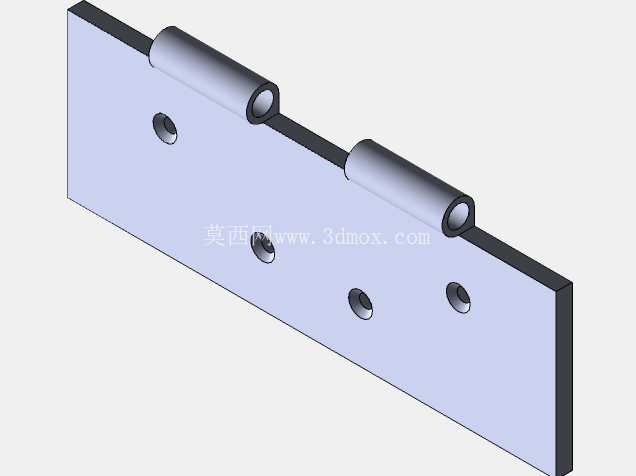

　　罐体底部设置四条独立支腿，将罐体主体抬离安装面，一方面给底部的卸料接口留出操作空间，方便操作人员在罐体下方放置接料容器完成积料排空，另一方面也能避免罐体底面直接接触地面，减少车间地面积水、杂物对罐体底部的腐蚀磕碰。支腿与罐体底部采用法兰式连接，安装时可根据现场地面的平整度微调支腿的固定位置，降低对安装地面平整度的要求。罐体顶部采用单侧铰接的翻盖结构，翻盖与罐体上沿的接触位置设置整圈密封压边，日常闭合时可隔绝罐内粉尘与外部环境的流通，需要清理罐内壁粘附的积料、检查内部积存状态时，无需拆卸管路即可掀开翻盖完成操作，相比顶部全螺栓固定的封盖结构，日常维护的操作效率提升明显。

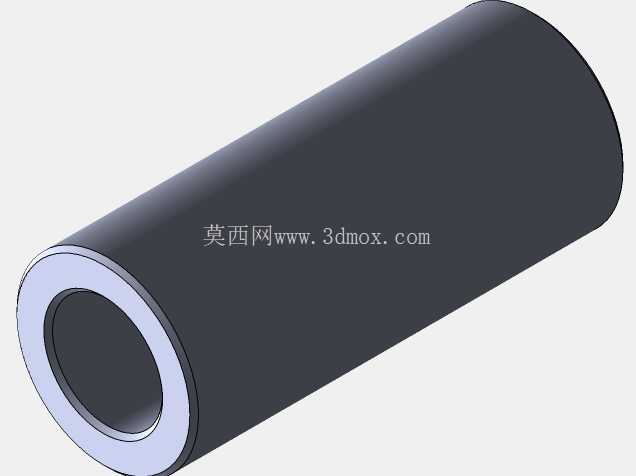

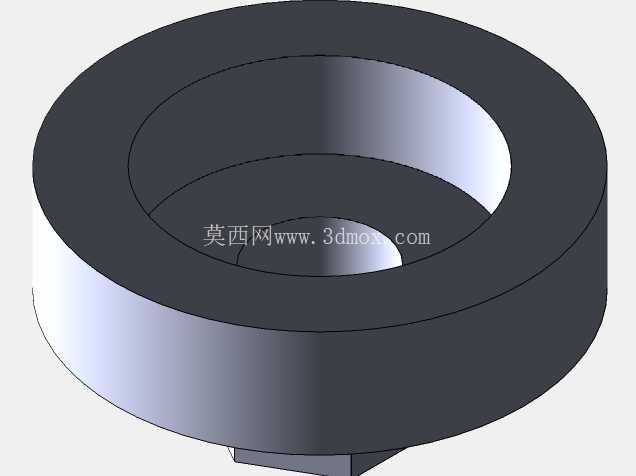

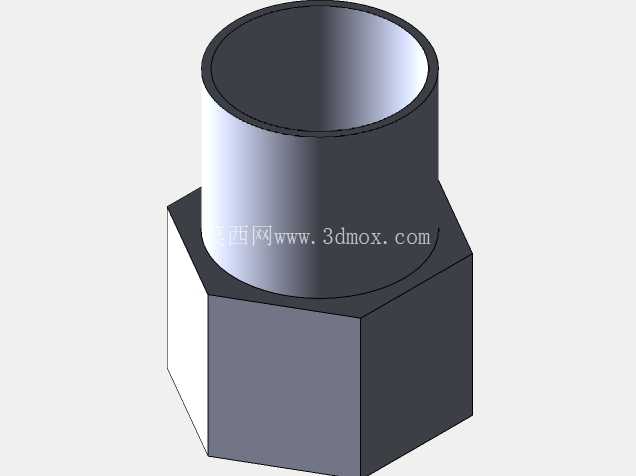

　　翻盖的开启侧设置嵌入式提手，不额外突出翻盖外轮廓，避免车间人员走动时发生磕碰。罐体侧壁下部设置两个侧向外接接口，接口采用外螺纹结构，可根据现场管路走向选择其中一个作为进料接口，对接前端除尘系统的落料管，另一个可作为备用接口，用于安装料位检测元件或者接旁通泄压管路，不用的接口可直接用堵头封堵，适配不同的现场安装需求。设计时充分考虑了安装边界条件，罐体的支腿安装孔位按照常规小型工业设备的安装间距设置，可直接固定在车间现有钢制工作台架或者地面预埋钢板上，不需要额外制作复杂的转接底座；翻盖完全开启时的最大外伸尺寸控制在常规工位的操作空间范围内，不会出现开启后遮挡周边管路、操作按钮的问题。

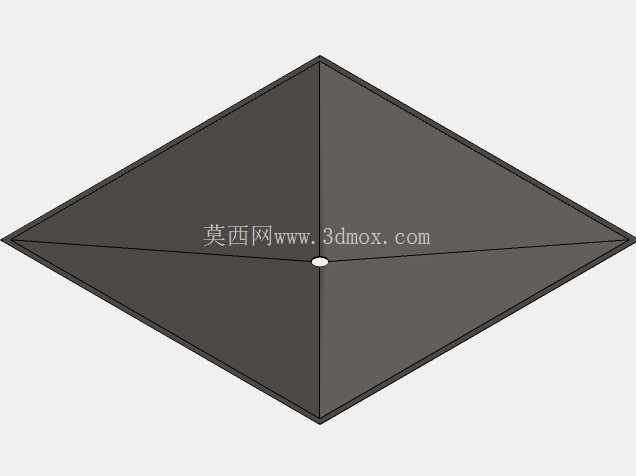

　　罐体的壁厚选择兼顾了结构强度与自重控制，正常存料状态下不会出现侧壁鼓胀变形，同时整体重量控制在单人可辅助移位的范围内，方便现场安装调整。在功能实现上，罐体内部为光滑直壁结构，没有多余的内凸加强筋，可减少粉尘在罐内壁的粘附挂壁，降低日常清理的工作量；底部采用微倾斜的底板设计，积料可依靠自重向底部卸料口位置滑落，减少罐内积料残留。这种结构的罐体相比大型中央除尘的储灰仓，体积更紧凑，适合分散式的单工位除尘收集需求，不需要复杂的配套钢架支撑，安装灵活度更高，也可根据实际使用场景调整接口的位置与尺寸，适配不同风量的除尘系统对接要求。
