极短半径平滑流道SR弯头结构设计

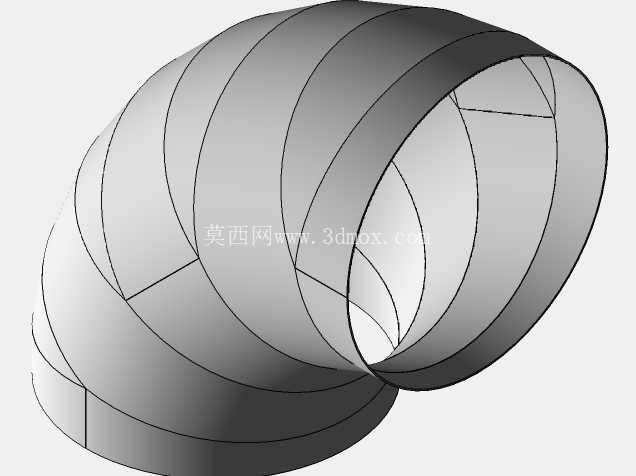

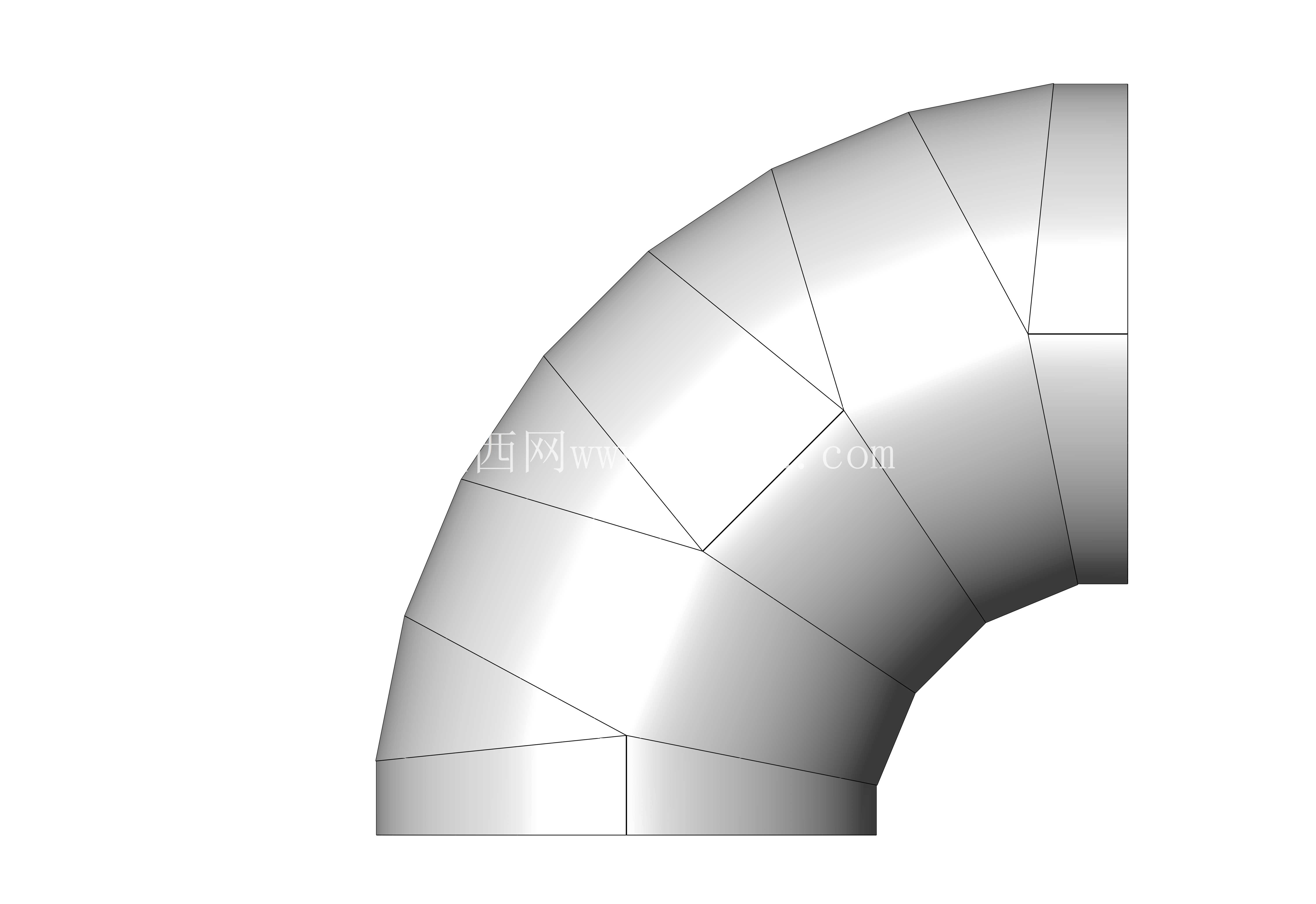

　　在工业除尘系统的管路布设场景中，经常会遇到现场安装空间极度受限的情况，常规曲率半径的弯头无法完成管路转向衔接，强行采用大曲率弯头会挤占其他设备的安装位置，甚至导致整套除尘管路的走向无法适配现场布局，这时候极短半径的平滑流道弯头就成了解决空间受限问题的核心管路配件。这款SR弯头的设计核心，就是在极小的转弯半径下，尽可能降低管路内部的气流阻力，避免含尘气流在转向位置形成涡流区，减少粉尘在弯头内壁的沉积概率。常规短半径弯头往往因为流道折角生硬，气流经过时会产生明显的压力损失，同时携带的粉尘颗粒会直接冲刷弯头外侧壁面，长期运行会造成局部磨穿漏风，影响整个除尘系统的负压稳定性。这款弯头在设计时采用了多段曲面拼接的流道结构，没有生硬的折角过渡，整个转弯段的内壁面是连续顺滑的弧面，气流经过时可以沿着壁面平滑转向，不会因为流道突变产生局部紊流。从安装边界来看，这款弯头的轴向安装尺寸远小于常规1.5D曲率半径的弯头，两个连接端面的中心距被压缩到极限值，能够在狭窄的设备夹层、厂房立柱旁、设备进出风口的局促位置完成90度转向衔接，不需要额外调整前后段管路的长度来适配转弯空间。

　　在实际选型应用中，这类弯头主要适配除尘系统的支管段、设备就近排风的转弯位置，尤其是在单机除尘设备的进出风口连接段，往往因为设备本身结构紧凑，留给管路安装的空间非常有限，采用这款SR弯头可以在不额外扩大安装空间的前提下完成管路转向，同时不会因为流道阻力过大影响设备的排风效率。设计过程中需要重点考量壁面的拼接精度，每一段曲面的衔接位置不能出现台阶或者错位，否则会在局部形成扰流点，长期运行时粉尘会在这些位置堆积，久而久之造成管路堵塞。另外，弯头的壁厚选择需要匹配输送介质的特性，如果是输送磨琢性较强的粉尘，比如金属切削粉尘、矿石破碎粉尘，需要适当增加弯头外侧壁的壁厚，或者在外侧预留耐磨衬层的安装位置，避免高速颗粒长期冲刷造成壁面过早磨损。

　　从流道特性来看，这款弯头的SR设计让气流在转弯过程中的速度分布更均匀，不会出现常规直角弯头外侧流速过快、内侧流速过低甚至滞流的问题，压力损失比同半径的直角焊接弯头降低40%以上，能够有效降低除尘风机的运行负载，减少系统的能耗。在安装适配性上，弯头的两个连接端面可以根据现场需求适配不同的连接方式，不管是法兰连接、抱箍连接还是直接焊接，都可以在端面预留对应的加工余量，不需要额外修改弯头的主体流道结构。

　　很多现场改造项目中，原有管路的布设已经没有调整空间，更换设备后需要在原有管路的极小间隙内完成转向，这时候常规弯头根本无法安装，这款极短半径的平滑流道弯头就可以直接适配原有安装空间，不需要大范围改动周边的设备和管路结构，大幅降低现场改造的施工量。需要注意的是，这类短半径弯头不适合用在除尘系统的主管道长距离输送段，主管道还是需要采用大曲率半径的弯头来降低整体阻力，它的核心应用场景就是局部空间受限的支管段、设备连接段，在这些位置它的空间优势和流道优势可以得到充分发挥。设计建模时需要严格控制每一段曲面的曲率连续性，确保整个内流道的顺滑度，不能出现局部曲率突变，同时要保证两个连接端面的同轴度和端面垂直度，避免安装时出现管路错位，造成额外的安装应力或者流道偏移。
